製品概要

機能と利点

  • 低オフセット電圧:100μV(max)
  • 低ドリフト:2μV/℃(max)
  • 広いゲイン範囲:1~10,000
  • 高CMRR特性:115dB(min)
  • 広帯域(G=1000):200kHz(typ)
  • ゲイン等価精度:0.5%(max)
  • 1個の抵抗でゲイン設定
  • 過電圧入力保護
  • 低価格

製品概要

AMP02は、8ピン・パッケージによる初の高精度計装アンプです。AMP02のゲインは1つの外付け抵抗で設定し、その範囲は1~10,000です。ユニティ・ゲインにゲイン設定抵抗は不要です。AMP02は入力保護ネットワークを備えているため、デバイスを損傷することなく、一方の電源レールを60V超える入力が可能です。

レーザ・トリミングによって、入力オフセット電圧が100μV未満に低減します。出力オフセット電圧は4mV未満で、ゲイン精度は、ゲイン1000で0.5%よりも優れています。PMI独自の薄膜抵抗プロセスにより、ゲイン温度係数を50ppm/℃未満に保ちます。

AMP02は、広範囲のゲインにわたって非常に高い帯域幅を維持するよう設計されています。4V/μs以上のスルーレートにより、高速データ・アクイジション・システムに理想的です。

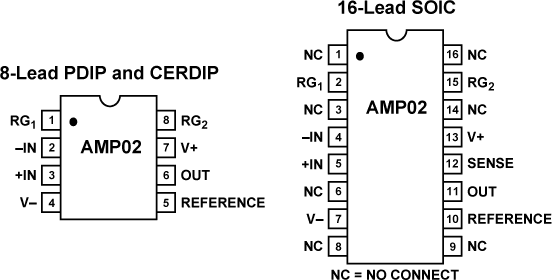

リファレンス・ピンによって、出力の基準を外部のDCレベルにすることができます。このピンは、必要に応じてオフセットの補正やレベルのシフトに使用できます。8ピンのパッケージでは、センスを内部で出力に接続しています。

最高精度の計装アンプについては、AMP01のデータシートを参照してください。
