ADXRS649

新規設計に推奨

ジャイロスコープ、±20,000°/sec、高速スタート、振動除去機能

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い周波数にわたって高い振動の除去
  • 超高速スタートアップ：3ms
  • 計測範囲は±50,000°/secまで拡張可能
  • 10,000gのショック耐性
  • レファレンス電圧に対してレシオメトリックな動作
  • 5Vの単電源動作
  • Z軸（ヨーレート）応答
  • 動作電圧範囲: -40℃～+105℃
  • デジタル・コマンドによる自己テスト機能
  • 超小型で超軽量（0.15cc以下、0.5g以下）
  • 温度センサー出力
  • RoHs準拠製品

低ノイズで振動除去機能を持つヨーレート・ジャイロ・スコープのADXRS64Xファミリーは、ADXRS62Xファミリーを使った既存の設計をアップグレードした性能で置き換えることができます。

ADXRS649は、ADXRS62Xファミリーとピンおよびパッケージで互換性があり、±20,000°/secの検出可能な回転センシングの最も高いレートと高速パワー・サイクルのための高速スタート・アップ（3ms）時間を提供します。この測定範囲は、外付け抵抗を追加することで、±50,000°/secまで拡張できます。このことは、特別に広い測定範囲を必要とするようなアプリケーションにとって、最適となります。

ADXRS649は全機能内蔵の角レート・センサー（ジャイロスコープ）で、アナログ・デバイセズで特許収得した量産向けBiMOS表面マイクロマシン・プロセスを用いており、ワンチップ上に全機能を内蔵しています。斬新で、差動のクワッド・センサ設計は、直線的な加速度の影響を除去するため、ADXRS649は、ショックや振動のあるよう厳しい環境内でのレート・センシングを提供することが可能となっています。

出力信号、RATEOUT（B1；A2）、はパッケージの上面の垂直軸に対する角速度に比例した電圧となっています。出力は、供給されるリファレンス電圧に対して、レシオメトリックとなっています。帯域幅を設定するために、外付けコンデンサが使われます。測定範囲は、外付け抵抗を追加することで、±50,000°/secまで拡張できます。

低い消費電流（3.5mA）は、非常に低い消費電力を可能とし、超高速のスタートアップ（3ms）性能のため、ジャイロの高速なパワー・サイクリングを可能とします。一秒間当たり10サンプルで、CR2032コイン型セル（バッテリ）で、ADXRS649は3ヶ月間に渡って、電力供給できます。

補償技術にための、温度出力が提供されます。2つのデジタル自己テスト入力は、センサーおよびその信号処理回路の両方の適切な動作をテストするために、電子機械的にセンサーを励起します。ADXRS649は、7mm×7mm×3mmのCBGAチップ・スケール・パッケージ)を採用しています。

アプリケーション
  • スポーツ診断器具
  • 工業用アプリケーション
  • プラットホームの安定化
  • 高速タコメータ（回転計）

ADXRS649
ジャイロスコープ、±20,000°/sec、高速スタート、振動除去機能
ADXRS649 Functional Block Diagram ADXRS649 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADXRS649

ADXRS649 Breakout Board

今すぐ購入 詳細を表示

製品詳細

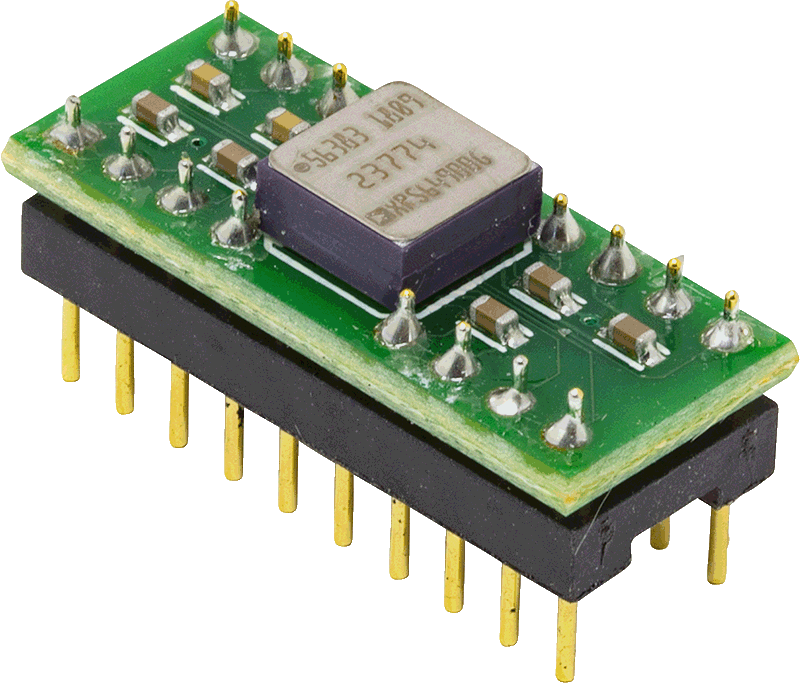

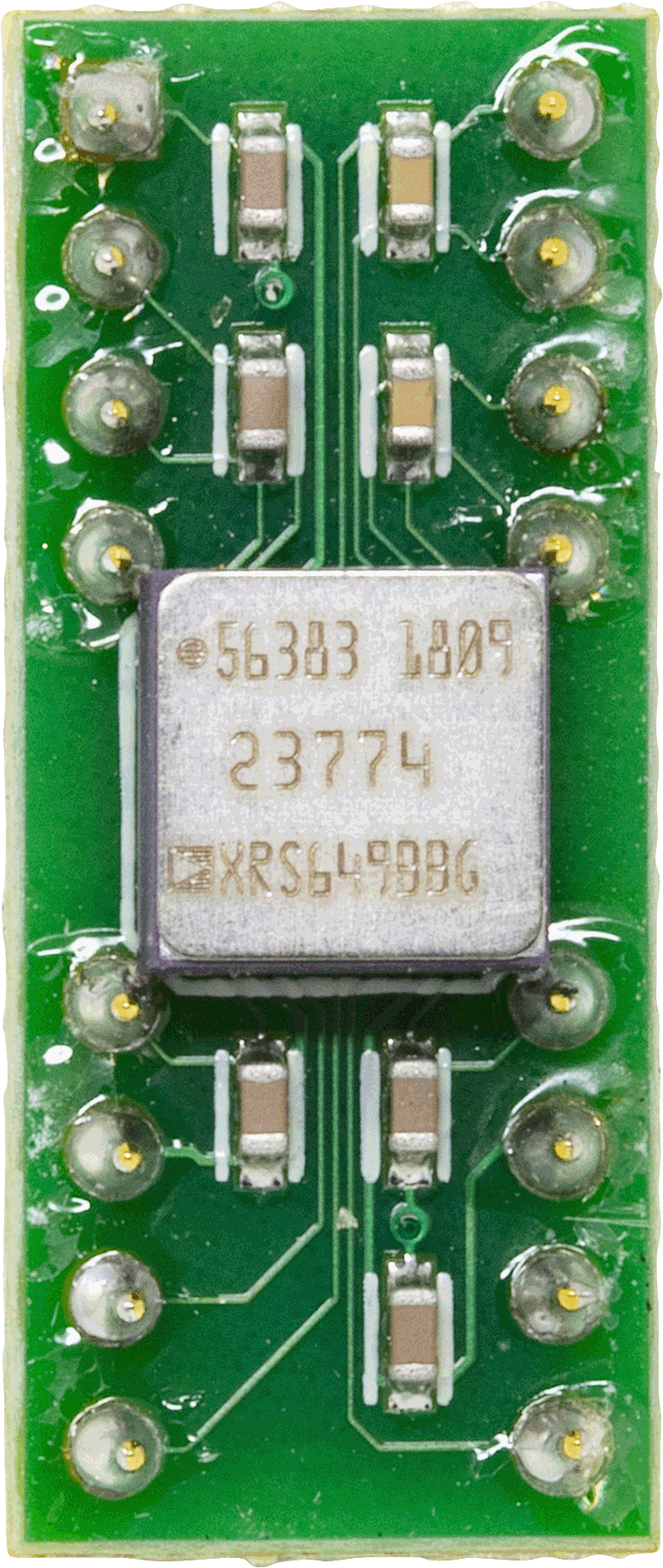

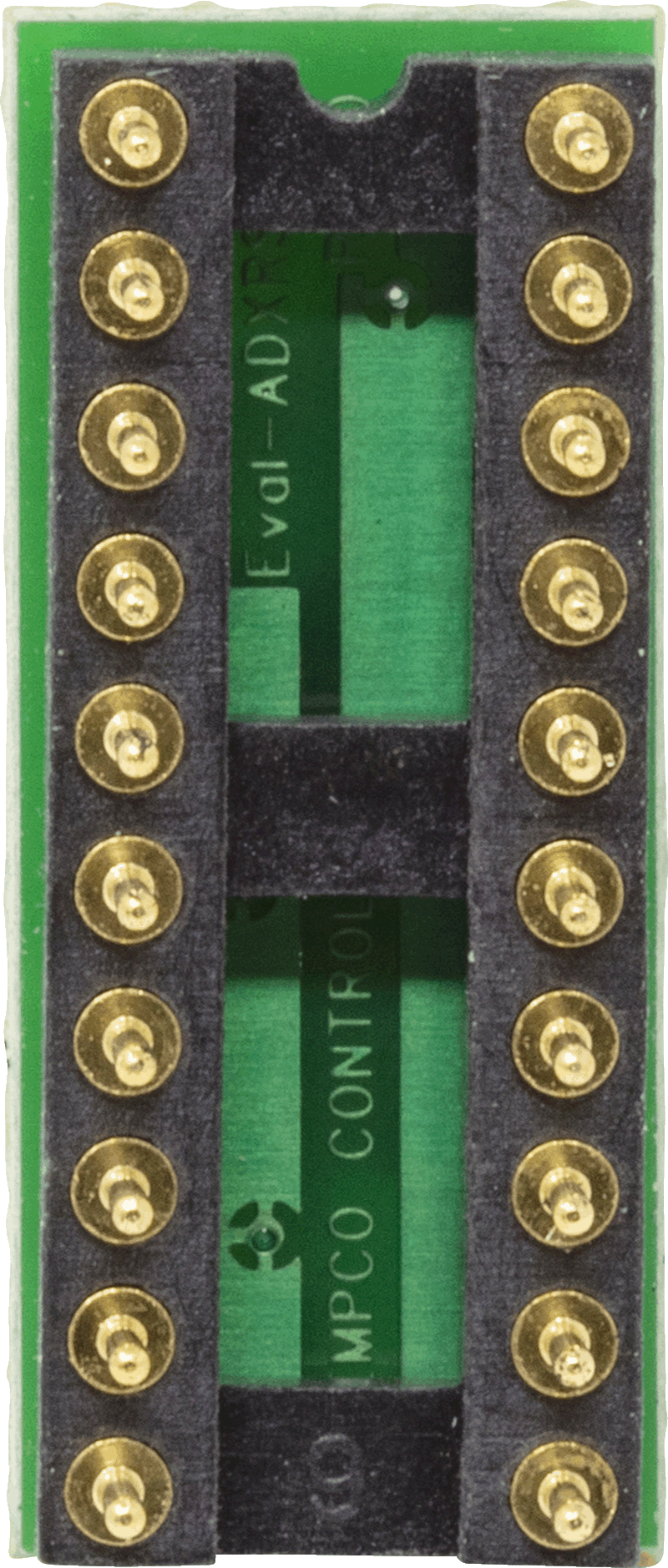

The EVAL-ADXL649Z is a simple breakout board that allows quick evaluation of the performance of the ADXRS649 angular-rate sensor (gyroscope). The ADXRS649 is a high performance analog-output yaw-rate gyroscope with ±20,000°/sec measurement range (extendable to ±50000°/s), and featuring excellent immunity to vibration and linear acceleration. The small size of the breakout board makes it easy to mount the gyroscope to an existing system without the need for additional hardware and with minimal effect on performance of the system and of the gyroscope. The board comes populated with all required passives, as specified in the User Guide below.

This page contains all the information related to the EVAL-ADXRS649Z including documentation, pricing, and ordering information.
EVAL-ADXRS649
ADXRS649 Breakout Board
ADXRS649 Evaluation Board ADXRS649 Evaluation Board ADXRS649 Evaluation Board
