ADXRS642

新規設計に推奨

ヨーレート・ジャイロ・スコープ、±250°/s、振動除去機能付

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • シングル・チップ上に全機能内蔵のジャイロ・センサー
  • Z軸（ヨーレート）応答
  • 優れたバイアスの安定性：20°/時
  • 角ランダム・ウォーク：0.02°/√s
  • 広い周波数にわたって高い振動の除去
  • 10,000 gのショック耐性
  • レファレンス電圧に対してレシオメトリックな動作
  • 5Vの単電源動作
  • -40℃～+105℃動作範囲
  • 詳細については、データシートを参照してください。

低ノイズで振動除去機能を持つヨーレート・ジャイロ・スコープのADXRS64Xファミリーは、ADXRS62Xファミリーを使った既存の設計をアップグレードした性能で置き換えることができます。

ADXRS642は、既存設計のADXRS62Xファミリーをアップグレード性能で置き換えることができ、振動および衝撃性能での改善をもたらしながら±250°/秒のレートを持っています。

ADXRS642は全機能内蔵の角レート・センサー（ジャイロスコープ）で、アナログ・デバイセズの表面マイクロマシン・プロセスを用いており、ワンチップ上に必要とする全ての電子回路を集積した低価格の角速度センサです。このデバイスに関する製造技術は、長年にわたってフィールドでの信頼性を提供してきた、特許収得の量産向けBiCMOSプロセスとなっています。

ADXRS642は工業用グレードのジャイロスコープで、ADXRS622とADXRS652とは100%のピン・パッケージ、温度および機能で互換となっています。-一方より優れた振動除去を提供します。出力信号、RATEOUT（1B；2A）、はパッケージの上面の垂直軸に対する角速度に比例した電圧となります。計測範囲は±250°/秒（min）で、出力は、供給されるリファレンス電圧に対して、レシオメトリックとなっています。動作にはその他外付けコンデンサは不要です。

補償技術にための、温度出力が提供されます。2つのデジタル自己テスト入力は、センサおよびその信号処理回路の両方の適切な動作をテストするために、電子機械的にセンサを励起します。ADXRS642は、7mm×7mm×3mmのBGAチップ・スケール・パッケージ)を採用しています。

アプリケーション

  • 工業用アプリケーション
  • 内部計測ユニット
  • 厳しいメカニカル環境
  • プラットフォーム安定化制御
ADXRS642
ヨーレート・ジャイロ・スコープ、±250°/s、振動除去機能付
ADXRS642 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADXRS642

ADXRS642 Breakout Board

今すぐ購入 詳細を表示

製品詳細

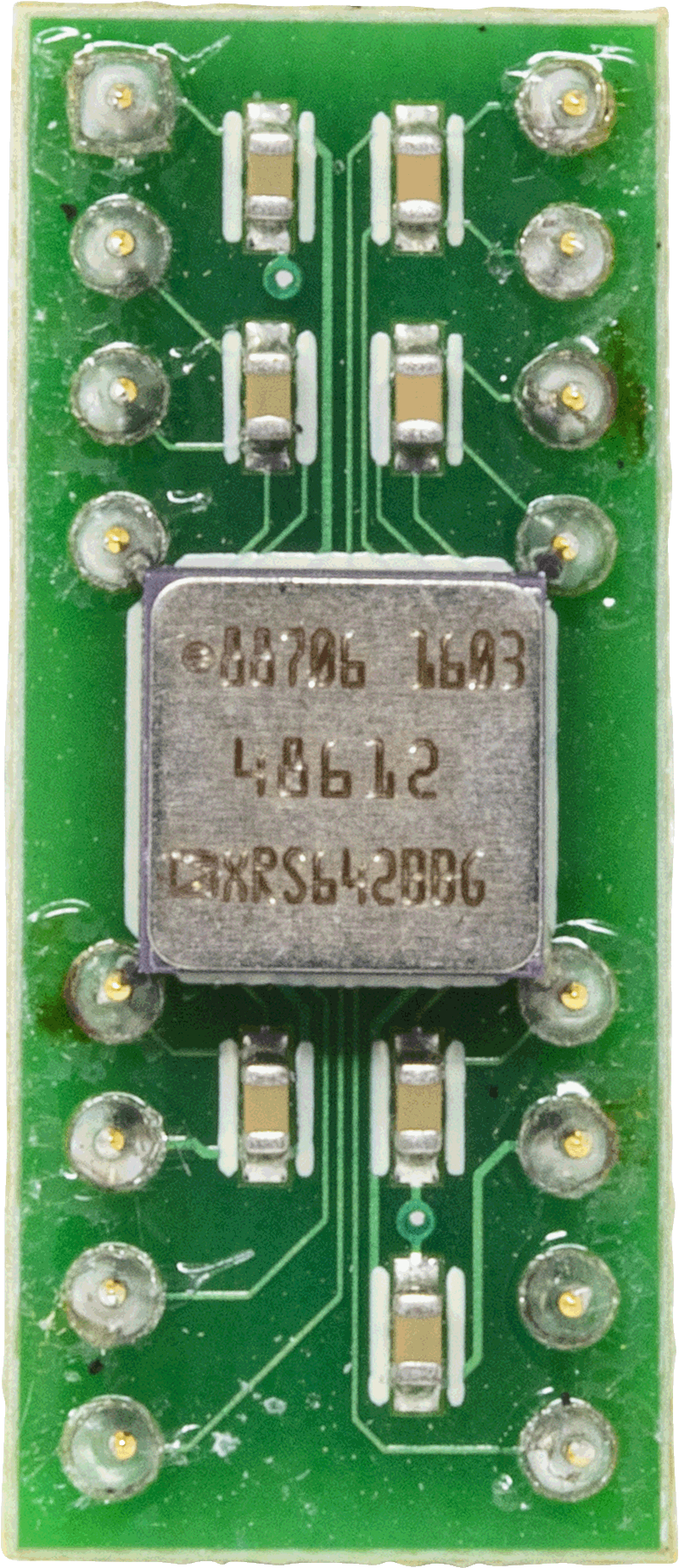

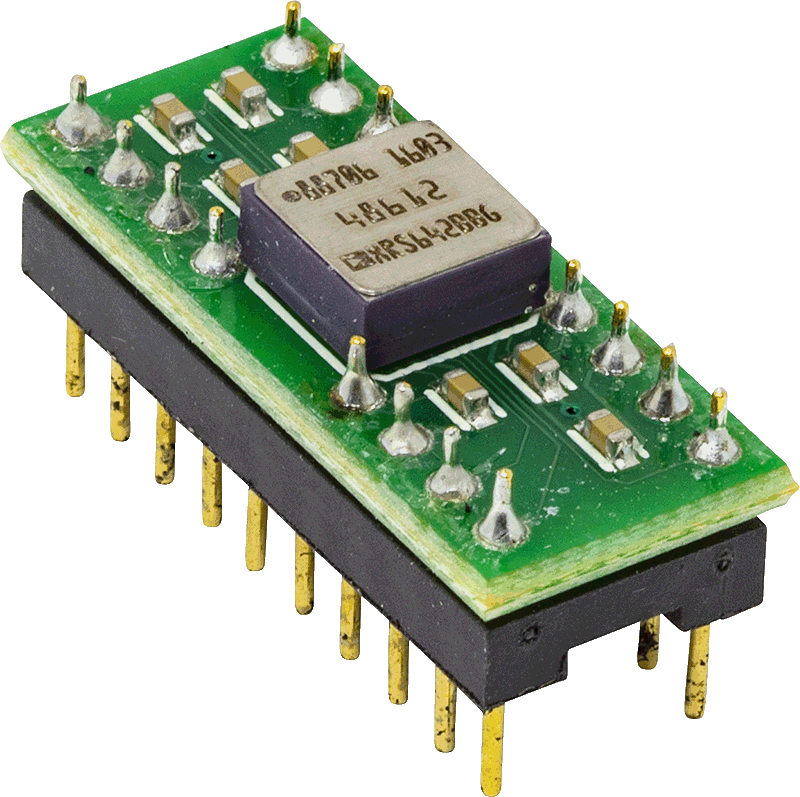

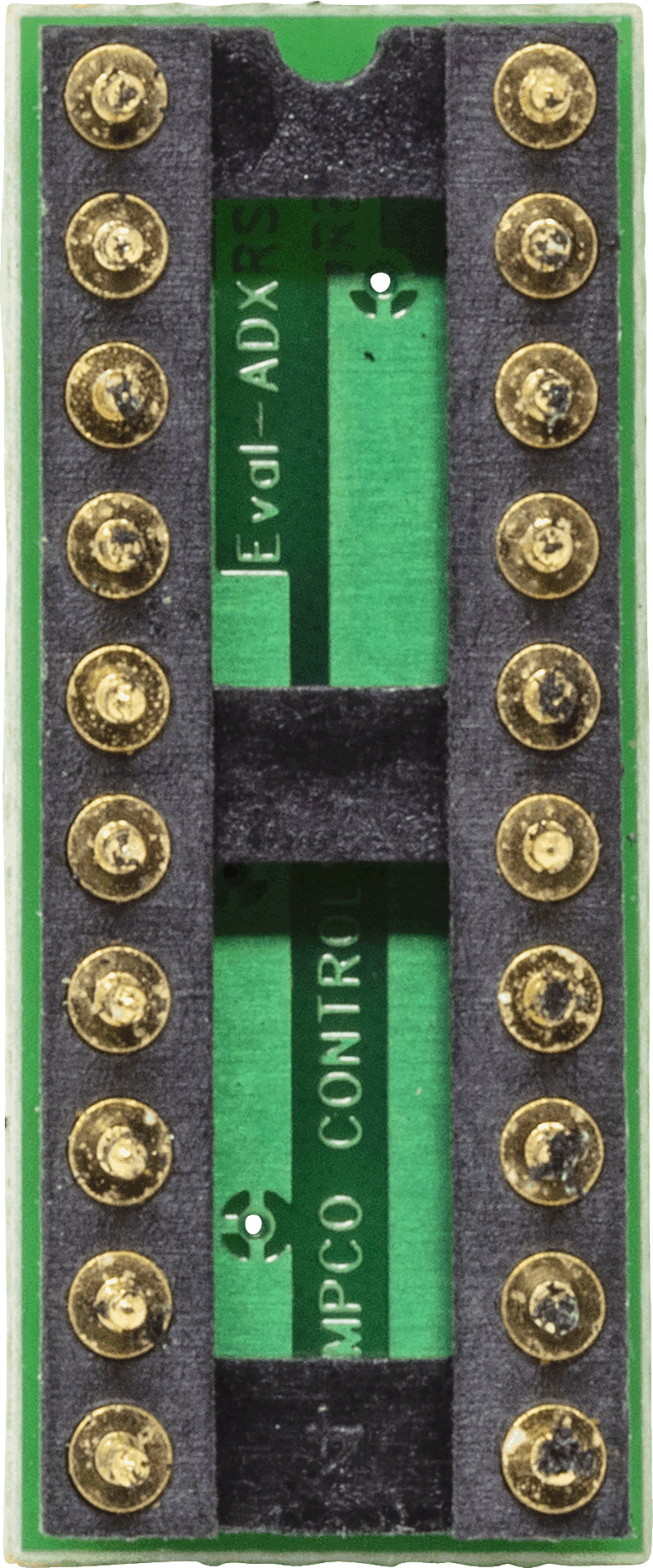

The EVAL-ADXL642Z is a simple breakout board that allows quick evaluation of the performance of the ADXRS642 angular-rate sensor (gyroscope). The ADXRS642 is a high performance analog-output gyroscope featuring yaw-rate sensing and excellent immunity to vibration and linear acceleration. The small size of the breakout board makes it easy to mount the gyroscope to an existing system without the need for additional hardware and with minimal effect on performance of the system and of the gyroscope. The board comes populated with all required passives, as specified in the User Guide below.
