ADXRS622

ヨーレート・ジャイロセンサー、±250°/秒

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$36.03
特長
  • シングル・チップ、全機能内蔵型の角速度ジャイロセンサー
  • Z軸(ヨーレート)応答
  • 広い周波数レンジで高い振動除去
  • 2000gパワーの衝撃に対する耐性
  • リファレンス電源に比例して変動
  • 5V単電源動作
  • 105°Cでの動作
  • デジタル・コマンドによるセルフ・テスト
  • 超小型で軽量(0.15cc未満、0.5グラム未満)
  • 温度センサー出力
  • RoHS準拠
  • 車載アプリケーション向け品質評価済み
製品概要
show more Icon

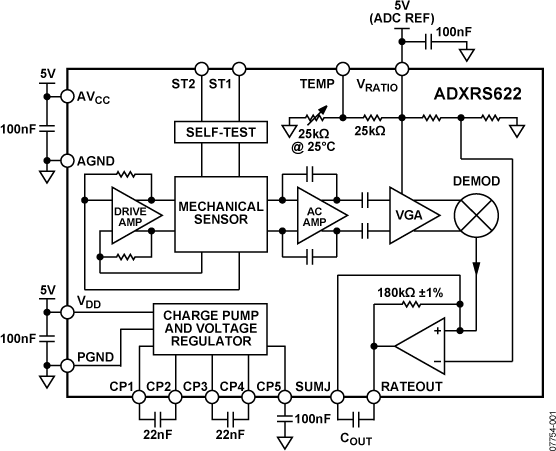

ADXRS622は、アナログ・デバイセズの表面マイクロマシーン・プロセス技術を採用し、必要なすべての電子回路をシングル・チップに集積した全機能装備の低価格角速度センサーです。このデバイスは、信頼性が高い車載エアバッグ加速度センサーの製造に使用している大量生産向けBiMOSプロセスで製造しています。

ADXRS622は車載グレードのジャイロセンサーで、ピン、パッケージ、温度範囲及び機能に関して、現在入手可能な工業用グレードのADXRS652ジャイロと、100%の互換性を備えています。車載グレードのジャイロセンサーは、より広い最小/最大(min/max)仕様が保証されています。

出力信号RATEOUT(1B、2A)は、パッケージ上面に対して垂直な軸を基準とする角速度に比例した電圧です。出力は、リファレンス電源に比例して変動します。1本の外付けコンデンサで帯域幅を設定します。動作には、他にもコンデンサが必要です。

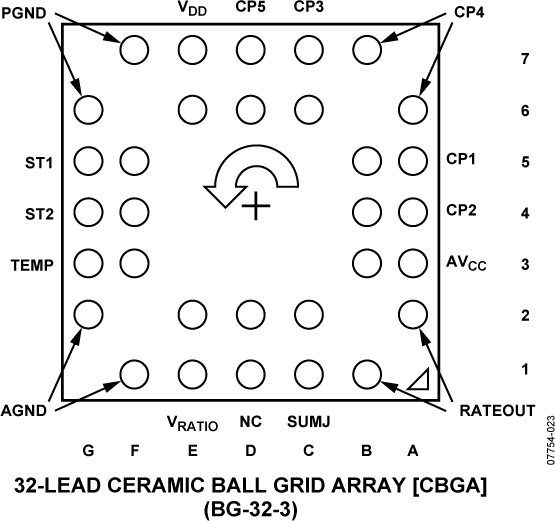

補償用に温度出力が備わっています。2つのデジタル・セルフ・テスト入力によってセンサーを電子機械的に励起し、センサーとシグナル・コンディショニング回路の両方の動作をテストします。ADXRS622は、7mm×7mm×3mmのBGAチップ・スケール・パッケージで提供しています

アプリケーション

  • 自動車のロールオーバー検出
  • 慣性計測器
  • プラットフォーム安定化

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$36.03

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADXRS622BBGZ
  • HTML
  • HTML
ADXRS622WBBGZA
  • HTML
  • HTML
ADXRS622WBBGZA-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 16, 2018

- 17_0022

Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation

8 22, 2013

- 13_0021

Qualification of Second Source Supplier for Seal Glass on Capped MEMS Devices

ADXRS622BBGZ

製造中

ADXRS622WBBGZA

製造中止

ADXRS622WBBGZA-RL

製造中止

1 12, 2017

- 16_0082

Line Shutdown of Ceramic LCC/BGA MEMS

11 24, 2015

- 15_0125

Line Shutdown of Ceramic LCC/BGA MEMS

ADXRS622WBBGZA-RL

製造中止

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 16, 2018

- 17_0022

arrow down

Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation

8 22, 2013

- 13_0021

arrow down

Qualification of Second Source Supplier for Seal Glass on Capped MEMS Devices

ADXRS622BBGZ

製造中

ADXRS622WBBGZA

製造中止

ADXRS622WBBGZA-RL

製造中止

1 12, 2017

- 16_0082

arrow down

Line Shutdown of Ceramic LCC/BGA MEMS

11 24, 2015

- 15_0125

arrow down

Line Shutdown of Ceramic LCC/BGA MEMS

ADXRS622WBBGZA-RL

製造中止
