特長
- 超低ノイズ密度：20µg/√Hz（XY）、27µg/√Hz（Z）
- 低消費電力
- 高性能：340µA
- 超低消費電力：33µA
- 広帯域幅：4kHz
- イコライゼーション適用時の相対的平坦性：0.5dB以下
- イコライゼーション非適用時の相対的平坦性：2dB以下
- 低レイテンシ：群遅延110µs以下
- デジタル機能
- 16ビットADC
- マルチプロトコル・シリアル・インターフェース：SPI、I2C
- マルチプロトコル・オーディオ・データ出力：I2S、TDM、PDM
- 設定可能なLPFおよびHPF
- 同期または非同期データ・サンプリング
- 出力FIFO：320ワード
- システム・レベルの節電を実現する組込み機能
- シングル・タップ、ダブル・タップ、トリプル・タップ検出
- アクティブ／インアクティブ検出
- 設定可能な割込みモード
- 温度センサー内蔵
- 電圧範囲のオプション
- 内部レギュレータ付きVS：2.25V～3.6V（またはV1P8 @ 1.8V）
- VDDIO：1.14V～3.6V（全温度範囲で1.62V～3.6V）
- 電子機械式セルフ・テスト
- 10,000gの機械的衝撃耐性
- RoHS準拠
- 動作温度範囲：-40℃～+85℃
- 14ピンLGAパッケージ（2.9mm × 2.8mm × 0.87mm）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

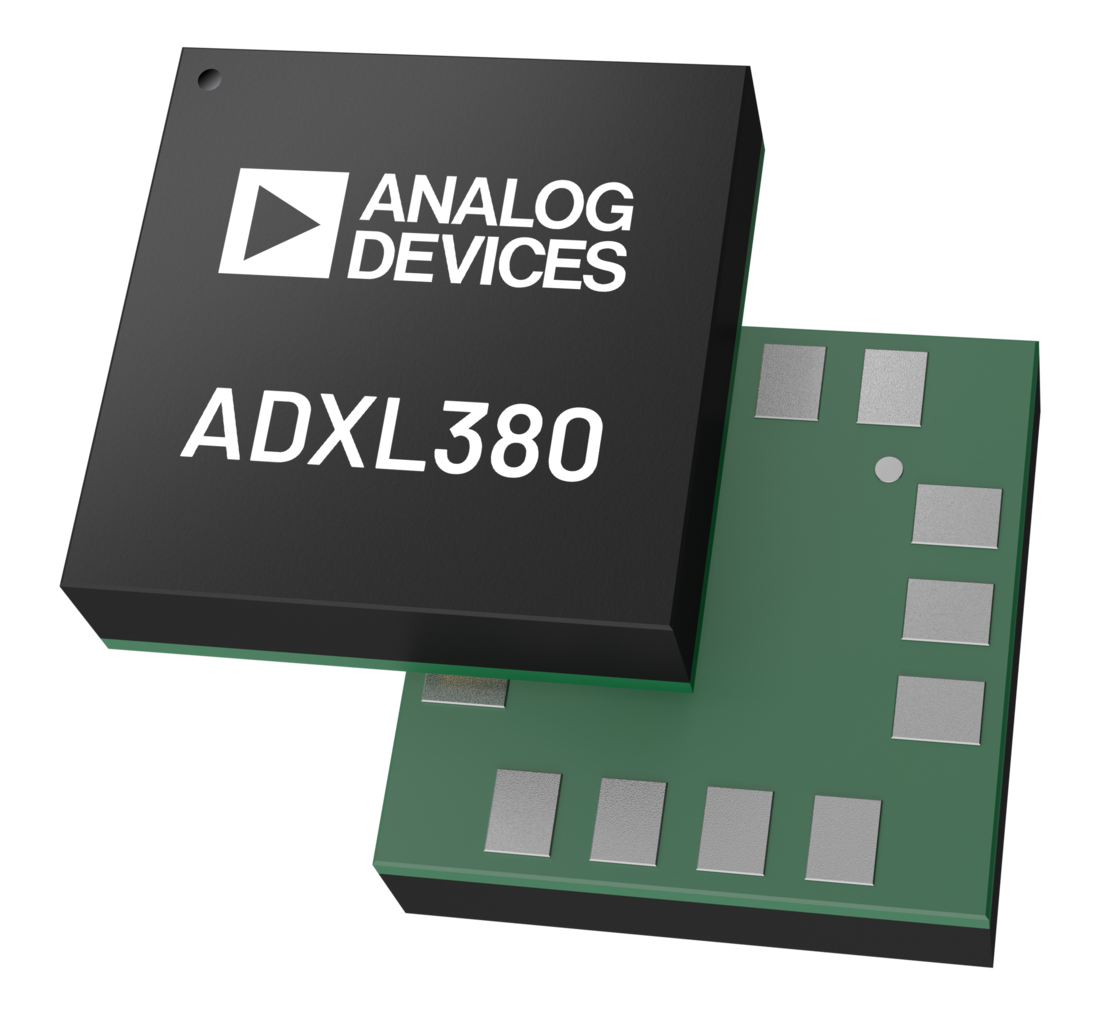

ADXL380は、選択可能な測定範囲を備えた低ノイズ密度、低消費電力の3軸加速度センサーです。ADXL380は、±4g、±8g、±16gの範囲に対応しています。
ADXL380は業界をリードするノイズ性能を備え、最小限の校正で高精度なアプリケーションを実現できます。低ノイズ、低消費電力のADXL380では、振動の大きい環境でもオーディオ信号や心音を正確に測定できます。
ADXL380の多機能ピンの名称は、シリアル・ペリフェラル・インターフェース（SPI）またはIC間（I2C）インターフェースのいずれかの該当する機能のみで表されることがあります。また、そのオーディオ機能（パルス密度変調（PDM）、IC間サウンド（I2S）、または時分割多重化（TDM））によって表される場合もあります。
ADXL380は、低消費電力に加えて、真のシステム・レベル性能を可能にする多くの機能を備えています。内蔵のマイクロパワー温度センサー、シングル・タップ／ダブル・タップ／トリプル・タップ検出、ステート・マシンによる誤トリガの防止などです。さらに、ADXL380は、サンプリング時間や外部クロックを外部制御する機能も備えています。
ADXL380は、2.25V～3.6Vの広い電源範囲（または1.8V電源）で動作し、必要に応じて、別の電源電圧で動作するホストにインターフェースすることもできます。ADXL380は、14ピンのLGAパッケージ（2.9mm × 2.8mm × 0.87mm）で提供されます。
アプリケーション
- オーディオおよびアクティブ・ノイズ・キャンセレーション（ANC）
- ロボット
- ウェアラブル、低消費電力のモーション検出
- 地震画像処理
- 状態基準保全
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADXL380
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ビデオ
1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADXL380-1BCCZ-RL |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL380-1BCCZ-RL7 |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL380-2BCCZ-RL |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
|
| ADXL380-2BCCZ-RL7 |
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
|
|
- ADXL380-1BCCZ-RL
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL380-1BCCZ-RL7
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL380-2BCCZ-RL
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADXL380-2BCCZ-RL7
- ピン／パッケージ図
-
14-Lead LGA (2.9 mm x 2.8 mm x 0.87 mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
新規設計に推奨 |
3軸加速度センサー、低ノイズ、低ドリフト、低消費電力、デジタル出力 |
|
|
新規設計に推奨 |
3軸 MEMS加速度センサー、低ノイズ、低ドリフト、低消費電力、デジタル出力 |
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-ADIS-MCBZ
EVAL-ADIS-MCBZ User Guide
製品の詳細
This user guide provides an overview of using the EVAL-ADISMCBZ, including instructions for the motion capture board (MCB) hardware setup and software functions. The EVAL-ADIS-MCBZ supports a wide array of Analog Devices, Inc., sensor families (ADXL, ADIS, and ADXRS). It easily communicates with sensors and captures data by connecting the hardware to a PC and running the evaluation software. The graphical user interface (UI) of the software allows plotting and storing sensor data for postcapture analysis.
