ADV7610

HDMIレシーバ、165MHz、低消費

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • 以下の高分解能・マルチメディア・インターフェース(HDMI®)をサポート
    全ての業務用と追加3Dビデオ・フォーマットをサポート、
    拡張色域、sYC601、アドベRGB、アドベYCC601、およびxyYCC拡張色彩、CEC 1.4互換
  • HDMIレシーバ
  • 165MHzの最大変化が最小化された差動シグナリング(TMDS)クロック周波数、
    24ビットの出力ピクセル・バス
  • オーディオのサポート
    S/PDIF(IEC60958互換)デジタル・オーディオ、
    HDMIオーディオ抽出をサポート、
    斬新なオーディオ・ミュート機能、
    8チャンネルのためのI2S、4ストリーム
  • 一般事項
    2つの割り込み出力を持つ割り込み制御、
    標準識別(STDI)回路、
    高柔軟性な24ビット、ピクセル出力インターフェース
  • 内部拡張ディスプレイ専用(EDID)RAM
    何処から何処までの3×3カラー・スペース変換(CSC)可能なマトリクス、
    2層のプリント回路ボード(PCB)設計をサポート、

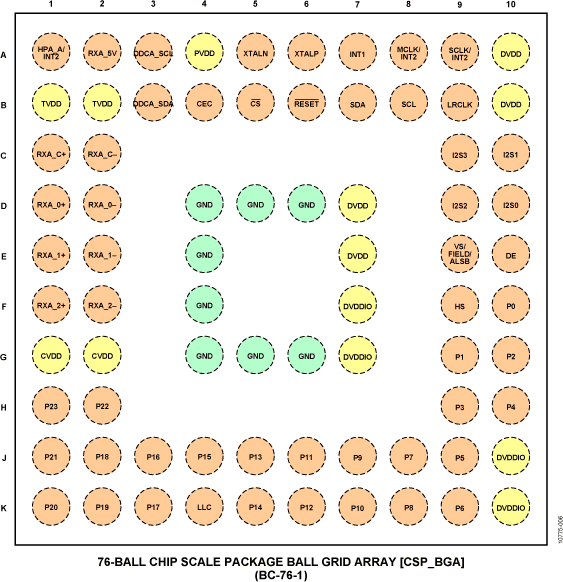

    76ボール、6mm×6mm、チップ・スケール・パッケージ(BGA)
  • 詳細はデータシートをご参照ください。

製品概要
show more Icon

ADV7610は、業務用バージョン(HDCP無し)と工業用バージョンで供給されます。動作温度範囲は-40℃~+85℃となっています。

ADV7610は、高品質、シングル入力HDMI可能なレシーバです。この製品は、HDMI可能なレシーバで、HDMI仕様内に定義付けられた全ての業務用3D・TVをサポートします。ADV7610は、8ビットで最大UXGA60Hzまでのフォーマットをサポートします。

この製品は、CECコントローラを内蔵しており、ディスカバリと制御(CDC)機能が可能となっています。

ADV7610は、HDMIストリームからオーディオ・データを抽出するための、4チャンネルのステレオ・オーディオ出力ポートを備えています。HDMIレシーバは、オーディオ出力での可聴な外部騒音を防止するミュート制御のような、斬新なオーディオ機能も備えています。

以下のオーディオ・フォーマットが扱えます:

  • I2Sシリアライザ(8チャンネル)からの4つのストリーム
  • S/PDIFシリアライザ(2つの非圧縮チャンネルまたはN個の圧縮チャンネル、例:AC3)からのストリーム
  • A/DSTストリーム

HDMIポートは、専用の5V検出とHot Plug™アサート・ピンを備えています。HDMIレシーバはまた、長いケーブルとのインターフェースなど堅牢な動作を確実にするためのプイコライザも備えています。

ADV7610は、1つのメインコンポーネント・プロセッサ(CP)、これはHDMIレシーバからのビデオ信号を処理する、からなっています。これは、コントラスト、ブライトネスおよび飽和調整、STDI検出ブロック、フリーラン、同期アライメント制御などの機能を提供します。

最新のCMOSプロセスで製造されており、ADV7610は6mm×6mm、76ボールCSP_BGA、RoHS準拠パッケージを採用しており、-40℃~+85℃の温度範囲にわたって仕様化されています。

アプリケーション

  • ポータブル・アプリケーション
  • ピコ・プロジェクタ
  • デジタル・ビデオ・カメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV7610BBCZ
  • HTML
  • HTML
ADV7610BBCZ-P
  • HTML
  • HTML
ADV7610BBCZ-P-RL
  • HTML
  • HTML
ADV7610BBCZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADV7610

ADV7610 Evaluation Board

zoom

EVAL-ADV7610

ADV7610 Evaluation Board

製品の詳細

The ADV7610 evaluation board contains common HDMI and analog interfaces which allows you to evaluate the ADV7610 product. There is also a full audio codec included which allows you to extract audio information from the HDMI. The schematics and PCB layout information are included below as a reference for your design.
