製品概要

機能と利点

  • 優れたAC性能
    • −3dB帯域幅
      • 800MHz(200mVp-p)
      • 730MHz(2Vp-p)
    • スルー・レート:2800V/μs
  • 低消費電力:75mW、VS=±5V
  • 優れたビデオ性能
    • >100MHz以上で0.1dBゲインの平坦性
    • 微分ゲイン誤差0.02%/微分位相誤差0.02°(RL=150Ω)
  • ゲイン=+1
  • 低クロストーク:5MHzで-82dB、100MHzで-60dB
  • 高インピーダンス出力ディスエーブル機能により、出力バスの負荷にならずに複数デバイスの接続が可能
  • 8ピンLFCSPパッケージを採用

製品概要

ADV3219とADV3220は、高速、高スルー・レート、バッファ付きの2:1アナログ・マルチプレクサです。−3dB信号帯域幅は800MHz以上で、チャンネル・スイッチ時間は1%セトリングで20ns以下です。ADV3219とADV3220は-82dBのクロストークと-88dBのアイソレーション(5MHz)を持つため、多くの高速アプリケーションで使用することができます。ADV3219とADV3220は、0.02%以下の微分ゲイン、0.02°以下の微分位相、75Ωバック・ターミネーション負荷駆動時に100MHz以上で0.1dBの平坦性を持つため、すべてのタイプの信号スイッチングに最適です。

ADV3219/ADV3220は出力バッファを内蔵しています。このバッファは、複数の出力をカスケード接続した場合に、オフ・チャンネルが出力バスの負荷にならないように高インピーダンス状態にすることができます。ADV3219のゲインは+1で、ADV3220のゲインは+2です。両デバイスとも±5 V電源で動作し、アイドル電流は7.5mA以下です。

ADV3219/ADV3220は8ピンLFCSPパッケージを採用し、-40℃~+85℃の拡張工業用温度範囲で動作します。

アプリケーション
  • 高速信号のルーティングには次が含まれます:
    • ビデオ(NTSC、PAL、S、SECAM、YUV、RGB)
    • 圧縮済みビデオ(MPEG、ウエーブレット)
    • 3レベル・デジタル・ビデオ(HDB3)
  • データ通信
  • 通信

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

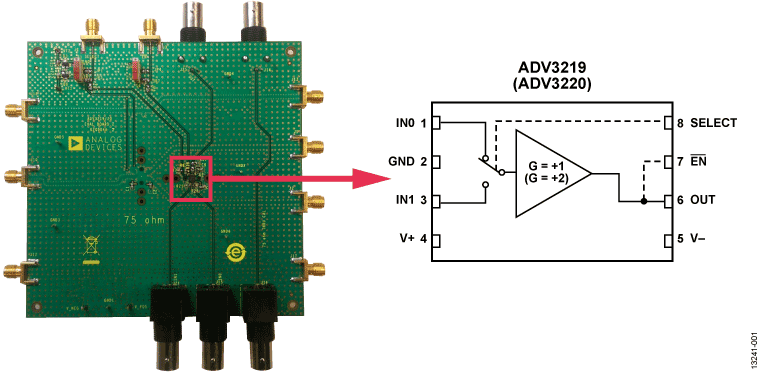

評価キット (1)
