ADUM7704

16ビット絶縁型シグマ・デルタ・モジュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.28
特長
  • 5MHz~21MHzのマスタ・クロック入力周波数
  • オフセット・ドリフトと温度の関係:±0.25μV/°C(最大)
  • S/N比:82dB(代表値)
  • 16ビットのノー・ミス・コード
  • フルスケール・アナログ入力電圧範囲:±64mV
  • 有効ビット数:13ビット(代表値)
  • IDD1:10mA(最大)
  • 内蔵デジタル・アイソレータ
  • 動作温度範囲
    • −40℃~+125℃(16ピンSOIC_W)
    • −40℃~+105℃(8ピンSOIC_IC)
  • 高アイソレーション・コモンモード過渡耐圧:
    • 150kV/μs(最小)、VDD2 = 3.3V
  • ワイド・ボディSOIC
    • 16ピンSOIC_W
    • 沿面距離を増やした8ピンSOIC_IC
  • 安全性と規制に対する認定
    • UL認定
      • 1分間で5700V(実効値)、UL 1577規格に準拠
    • CSA Component Acceptance Notice 5Aに準拠
    • VDE適合性認定
      • DIN V VDE V 0884-10:VIORM = 1270VPEAK
      • DIN V VDE V 0884-11:VIORM = 1060VPEAK(申請中)
製品概要
show more Icon

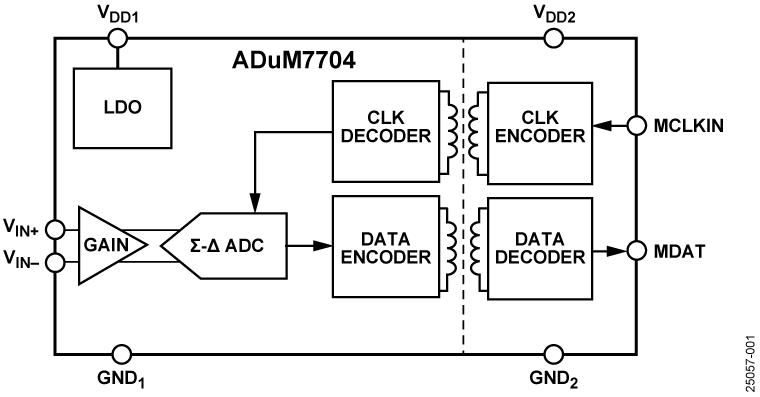

ADuM7704は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する高性能の2次Σ-Δ変調器で、アナログ・デバイセズのiCoupler®技術を用いたオンチップ・デジタル・アイソレーション回路を内蔵しています。このデバイスは4.5V~20Vの電源電圧範囲(VDD1)で動作し、±50mV(フルスケールで±64mV)の疑似差動入力信号に対応します。疑似差動入力は、電気的絶縁が必須となる高電圧アプリケーションでのシャント電圧モニタリングに最適です。

アナログ入力は高性能のアナログ変調器によって連続的にサンプリングされ、最大21MHzのデータ・レートで1の出力頻度を示すデジタル出力ストリームに変換されます。256のデシメーション・レシオと20MHzのマスタ・クロック、78.1kSPSで82dBのS/N比(SNR)を達成する適切なsinc3デジタル・フィルタを使用することによって、元の情報へと再構成できます。シリアル入出力は5Vまたは3.3V電源(VDD2)で動作します。

シリアル・インターフェースはデジタル絶縁されています。オンチップでの絶縁は、高速相補型金属酸化膜半導体(CMOS)技術とモノリシック・トランス技術の組み合わせによって、フォトカプラ・デバイスなどの置換品よりも優れた性能特性を提供します。ADuM7704デバイスは、動作温度範囲が−40°C~+125°Cの16ピン、ワイド・ボディSOIC_Wパッケージと、動作温度範囲が−40°C~+105°Cの8ピン、ワイド・ボディSOIC_ICパッケージを採用しています。

アプリケーション

  • シャント電流モニタリング
  • ACモータ・コントロール
  • 電力およびソーラ用インバータ
  • 風力タービン用インバータ
  • アナログ/デジタル変換および光アイソレータの代替

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$5.28

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM7704-8BRIZ
  • HTML
  • HTML
ADUM7704-8BRIZ-RL
  • HTML
  • HTML
ADUM7704-8BRIZ-RL7
  • HTML
  • HTML
ADUM7704BRWZ
  • HTML
  • HTML
ADUM7704BRWZ-RL
  • HTML
  • HTML
ADUM7704BRWZ-RL7
  • HTML
  • HTML
評価用キット

評価用キット 1

reference details image

EVAL-ADuM7704

ADuM7704 16ビット絶縁型シグマ・デルタ・モジュレータの評価

zoom

EVAL-ADuM7704

ADuM7704 16ビット絶縁型シグマ・デルタ・モジュレータの評価

ADuM7704 16ビット絶縁型シグマ・デルタ・モジュレータの評価

機能と利点

  • ADuM7704用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-H1コントローラ・ボード互換
  • 制御およびデータ解析用PCベース・ソフトウェア

製品の詳細

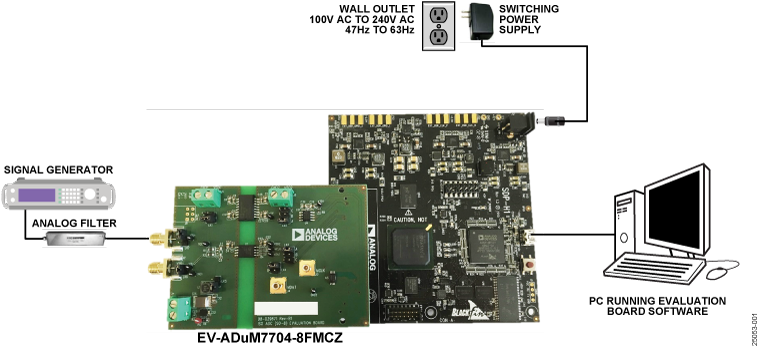

EV-ADuM7704-8FMCZは、ADuM7704絶縁型A/Dコンバータ(ADC)のすべての機能を評価できるように設計されたフル機能評価用ボードです。高速システム・デモ用プラットフォーム(SDP)EVAL-SDP-CH1Z(SDP-H1)コントローラ・ボードは、J9コネクタを介し、分析/制御/評価(ACE)ソフトウェアを使用するPCのUSBポートを通じて、EV-ADuM7704-8FMCZを制御します。ACEソフトウェアは、ACEソフトウェアのページからダウンロードできます。

内蔵部品には、絶縁型5kV isoPower® DC/DCコンバータ(ADuM6000)、50mA 60V高効率降圧レギュレータ(ADP2360ACPZ-5.0)、5V低ノイズ低ドロップアウト(LDO)レギュレータ(ADP7104ARDZ-5.0)などがあります。

UG-1871ユーザ・ガイドでは、EV-ADuM7704-8FMCZ評価用ボードを使用してADuM7704を評価する方法について説明します。ADuM7704は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する高性能の2次Σ-Δ変調器で、アナログ・デバイセズのiCoupler®技術を用いたオンチップ・デジタル・アイソレーション回路を内蔵しています。デバイスは4.5V~20V電源(VDD1)で動作し、最大±50mV(フルスケールで±64mV)の疑似差動入力信号に対応します。疑似差動入力は、電気的絶縁が必須となる高電圧アプリケーションでの電圧モニタリングをシャントします。

アナログ入力は高性能のアナログ変調器によって連続的にサンプリングされ、最大21MHzのデータ・レートで1の出力頻度を示すデジタル出力ストリームに変換されます。ADuM7704の場合は、20MHzのMCLKIN周波数(fMCLKIN)、78.1kSPSで82dBのS/N比(SNR)を達成する適切なデジタル・フィルタを使用することによって、元の情報へと再構成できます。シリアル入出力は5Vまたは3.3V(VDD2)のいずれかの電源で動作します。

シリアル・インターフェースはデジタル絶縁されています。オンチップでの絶縁は、高速相補型金属酸化膜半導体(CMOS)技術とモノリシック・トランス技術の組み合わせによって、フォトカプラ・デバイスなどの代替品に比べて性能特性を提供します。ADuM7704は16ピンまたは8ピンのワイド・ボディSOICパッケージに収納され、デバイスの動作温度範囲は−40°C~+125°C(16ピンSOIC_W)および−40°C~+105°C(8ピンSOIC_IC)です。

ADuM7704の詳細については、ADuM7704のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザ・ガイドを参照および使用してください。SDP-H1の詳細については、SDP-H1製品ページを参照してください。
