製品概要
機能と利点

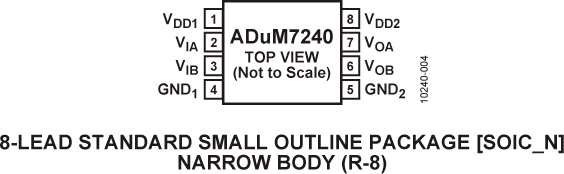

- RoHS準拠のナロー・ボディ8ピンSOICを採用
- 安全性の認定および規制当局の認可
- UL認定
- UL1577：1000Vrms 一分間
- 低消費電力動作
- 5V動作時
- チャンネルあたり2.4mA（max）＠0Mbps～1Mbps
- チャンネルあたり11.8 mA（max）＠25Mbps
- 3.3V動作時
- チャンネルあたり1.7mA（max）＠0Mbps～1Mbps
- チャンネルあたり8.2mA（max）＠25Mbps
- 双方向通信
- 最大データレート（NRZ）：25Mbps
- 3V/5Vのレベル変換
- 高温動作：105℃
- 高いコモンモード過渡電圧耐性：15kV/μs以上
製品概要

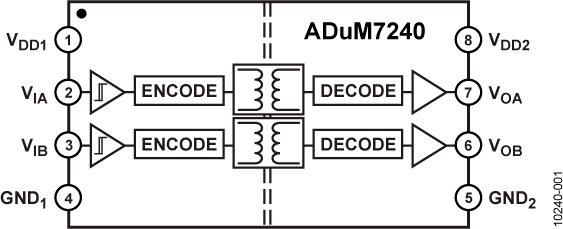

ADuM7240/ADuM7241は、アナログ・デバイセズのiCoupler®技術を採用した、デュアル・チャンネルのデジタル・アイソレータです。これらのアイソレーション・デバイスは、高速CMOSと中空コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスやその他の集積化カプラなどの置換品より優れた性能特性を提供します。
ADuM7240/ADuM7241はデュアル、1kVのデジタル・アイソレーション製品で、ナロー・ボディ8ピンSOICにパッケージされています。ADuM7240/ADuM7241は、2.5kVまたは5kVのアイソレータに比較して、機能的なアイソレーションのみを必要とするような処で使うことのできる、コスト効率の良いオプションとなっています。
ADuM7240/ADuM7241は、多くのアナログ・デバイセズのアイソレータのように、非常に低い消費電力を提供し、最大25Mbpsのデータレートにおいて、同等のアイソレータと比較して1/10～1/6の消費電力となっています。低消費電力にもかかわらず、ADuM7240/ADuM7241の全てのモデルは、非常に低いパルス幅歪みを提供します。（Cグレードで5ns以下）。さらに、全てのモデルは入力グリッチ・フィルタを備えており、外来からのかく乱ノイズに対して保護されます。
ADuM7240/ADuM7241の2チャンネルは独立したアイソレーション・チャンネルで、1Mbpsまたは25Mbpsのデータレートを持った2チャンネル構成で入手可能となっています。（オーダーリング・ガイドを参照してください）。全てのモデルは、両側とも3.0V～5.5Vの範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能（レベル・ダウン／レベル・アップ）も可能にします。ADuM7240/ADuM7241は、入力側の電源電圧がない状態でも、出力はデフォルトでロジック・ハイ状態となります。
アプリケーション- 汎用のマルチチャンネル・アイソレーション
- データ・コンバータの絶縁
- 工業用フィールドバスのアイソレーション
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM7240ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADUM7240ARZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADUM7240CRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ADUM7240CRZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
