製品概要

機能と利点

  • ピーク出力電流: 4 A
  • 動作電圧:
    入力を基準とするハイサイドまたはローサイド:565Vピーク、
    ハイサイド/ローサイド差動: 700VDCピーク
  • 高周波数動作:1 MHz(max)
  • 正確なタイミング特性、
    ドライバの最大伝播遅延:60ns、
    最大チャンネル間マッチング: 7ns
  • 入力ロジック:3.3V~5V
  • 出力ドライブ:4.5V~18V
  • V DD1 =2.5VでUVLO、
    V DD2 =4.1VでUVLO(Aバージョン)
  • 入力ロジック・レベル: CMOS
  • 高いコモン・モード過渡電圧耐性:>25 kV/μs
  • 高い接合温動動作:125℃
  • 初期状態の出力はロー・レベル
  • 5mmx 5 mm、14ピンLGAパッケージ

製品概要

ADuM7223は、4Aの絶縁型ハーフ・ブリッジ・ゲート・ドライバで、アナログ・デバイセズ社のiCoupler®技術を採用して、絶縁された独立したハイサイド出力とローサイド出力を提供します。高速CMOS技術とモノリシック・トランス技術の組み合わせにより、これらのアイソレーション部品はパルス・トランスと非絶縁のゲート・ドライバの組み合わせのような置換品より、並外れた性能特性を提供します。シングル・パッケージにアイソレータとドライバを集積することで、伝播遅延は最大でわずか60ns、チャンネル~チャンネル間の伝播スキューは最大でわずか7nsとなっています。

ADUM7223は、2つの独立したアイソレーション・チャンネルを提供します。ADuM7223は、3.0V~5.5Vの入力供給電圧範囲で動作し、低電圧システムでの互換性を提供します。3種の出力電圧バージョンを持ち4.5V~18Vの広い範囲での出力動作が可能です。5mm×5mm、LGAパッケージは、入力から出力および出力から入力の電圧で動作し、2500VDC PEAK を提供します。

高電圧レベル変換方式を採用するゲート・ドライバと比較すると、これらのゲート・ドライバは、入力と各出力との間で真の磁気的アイソレーションの利点を提供します。このため、これらのゲート・ドライバは、広い範囲の正または負のスイッチング電圧に対して、IGBT/MOSFET構成のスイッチング特性に信頼度の高い制御を提供します。

アプリケーション

  • スイッチング電源
  • 絶縁型IGBT/MOSFETゲートの駆動
  • 工業用インバータ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

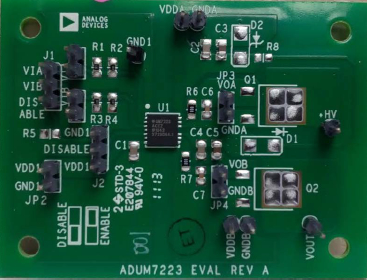

評価キット (2)
