製品概要
機能と利点
- isoPower 内蔵の絶縁型 DC/DC コンバータ
- 最大出力 150 mW
- 4 本の DC ～ 150 Mbps 信号絶縁チャンネル
- 沿面距離 5.3 mm の 24 ピン SSOP パッケージ
- 高温動作: 105 °C
- 高いコモンモード過渡耐性:100 kV/μs
- 安全性と規制に対する認定
- UL 認定（申請中）:
- 1 分間にわたる 3750 V rms の UL 1577 規格に準拠
- CSA Component Acceptance Notice 5A（申請中）
- VDE 適合性認定（申請中）
- DIN V VDE V 0884-10（VDE V 0884-10）: 2006-12
- VIORM = 565 V（peak）
製品概要
ADuM6410/ADuM6411/ADuM6412 は、iso Power® 内蔵のDC/DC コンバータを組み込んだ 4 チャンネル・デジタル・アイソレータです。アナログ・デバイセズの i Coupler® 技術を採用したこの DC/DC コンバータは、3.15 V ～ 5.25 V の範囲で調整可能な安定化された絶縁電源を提供します。よく使われる電圧の組み合わせと、それらに対応するパワー・レベルを表 1 に示します。
ADuM6410/ADuM6411/ADuM6412 を使用した低消費電力の絶縁設計では、絶縁型 DC/DC コンバータを個別に用意する必要はありません。また、i Coupler チップ・スケール・トランス技術をロジック信号の絶縁と DC/DC コンバータの磁気部品の両方に採用し、小型サイズのトータル絶縁ソリューションとなっています。
ADuM6410/ADuM6411/ADuM6412 アイソレータは、さまざまなチャンネル構成とデータ・レートが可能な 4 つの独立した絶縁チャンネルを備えています（詳細についてはオーダー・ガイドを参照）。
アプリケーション
- RS-232 トランシーバ
- 電源スタートアップ・バイアスとゲート・ドライブ
- 絶縁センサー・インターフェース
- 工業用 PLC
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

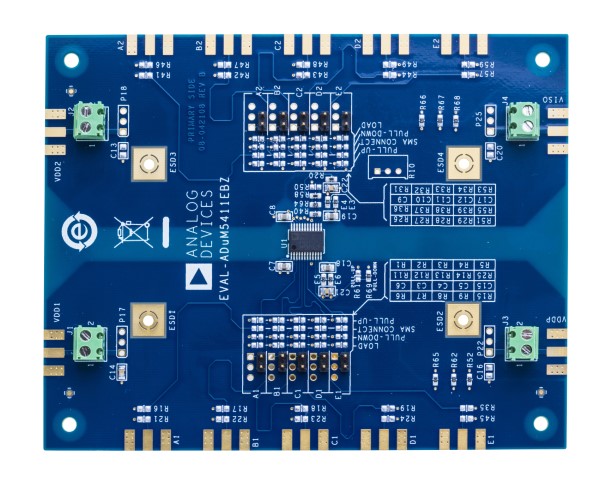

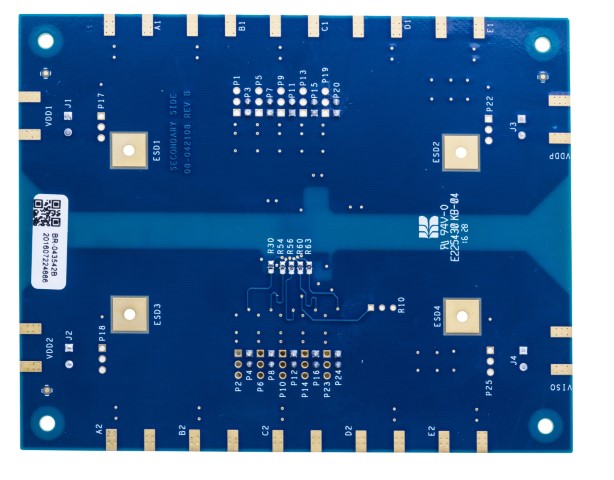

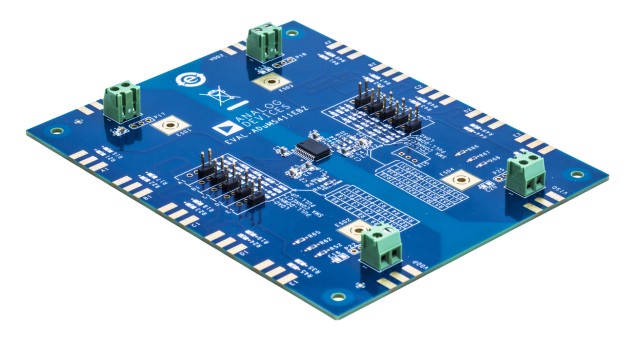

評価キット (1)
参考資料
-
安全規格認証や適合の取得状況1/28/2016
-
イノベーションを保護する：高精度から高出力まで5/23/2022
ツールおよびシミュレーション
IBISモデル
IBS
ADuM5410/ADuM6410 IBIS Model
522.03 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADUM6410BRSZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| ADUM6410BRSZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| ウェハ・ファブリケーション・データ |
