EVAL-ADuM5411

製品概要

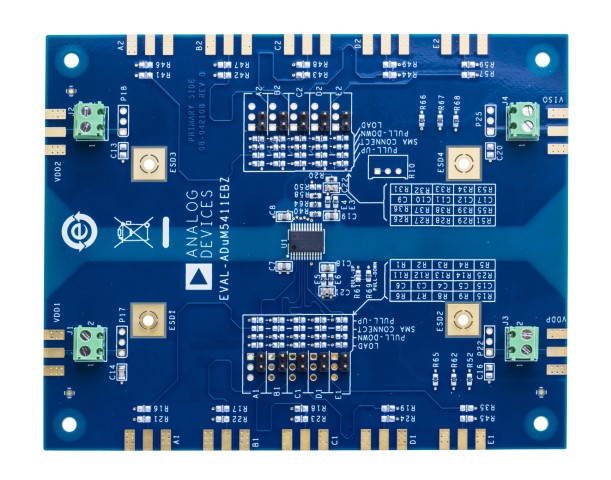

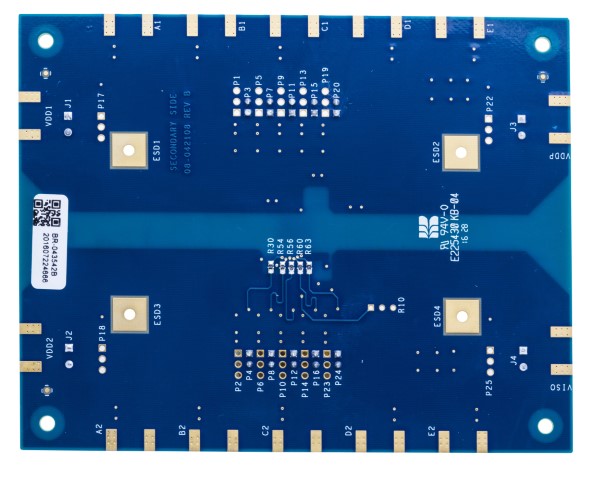

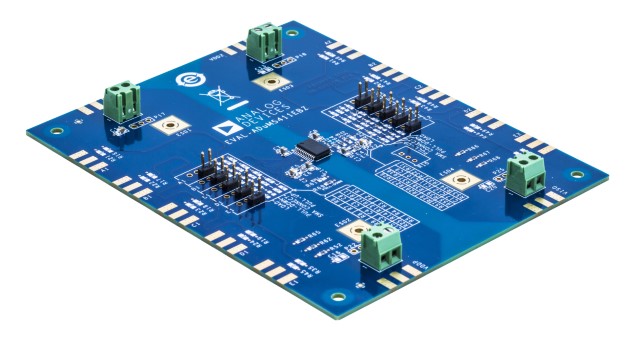

EVAL-ADuM5411EBZ は、isoPower 内蔵 DC/DC コンバータを組み込んだ、24 ピン SSOP パッケージの 4 チャンネル iCoupler® データ・アイソレータ（ADuM5410/ADuM5411/ADuM5412 および ADuM6410/ADuM6411/ADuM6412）をサポートしています。EVAL-ADuM5411EBZ は、信号外乱、ループバック、電源およびグラウンド・プレーンに参照される負荷をサポートします。また、評価用ボードには EMI 評価機能とバイパス・コンデンサおよびバルク・コンデンサもあります。信号ソースは、ヘッダーピンまたはエッジマウント SMA コネクタ（SMA コネクタは別売）を通じてボードに伝導できます。評価用ボードのスクリュー端子ブロックが電源接続を提供します。ボードには、アクティブ・プローブとの互換性のために 0.2 インチのヘッダー位置が含まれています（プローブ・ヘッダー・ピンは別売）。

評価用ボードは、4 層ボードとしての最高の PCB 設計方式に従い、絶縁バリアの両側に完全な電源およびグラウンド・プレーンを備えています。EMI やノイズを緩和するためのその他の設計機能は、この評価用ボードには含まれていません。高速な動作や超低放射が必要な場合は、AN-1349 アプリケーション・ノート、AN-1109 アプリケーション・ノート、AN-0971 アプリケーション・ノートの追加の評価用ボード・レイアウト技術を参照してください。

EVAL-ADuM5411EBZ は、ADuM5411 を取り付けた状態で提供されます。ADuM5410、ADuM5412、ADuM6410、ADuM6411、ADuM6412 などの EVAL-ADuM5411UEBZ と併用するには、サポートされている他の DC/DC コンバータ内蔵型 iCoupler デジタル・アイソレータ（別売）が必要です。

ADuM5410/ADuM5411/ADuM5412 と ADuM6410/ADuM6411/ADuM6412 のすべての仕様は、アナログ・デバイセズが提供する ADuM5410/ADuM5411/ADuM5412 と ADuM6410/ADuM6411/ADuM6412 のデータシートにそれぞれ記載されています。評価用ボードを使用する際は、このデータシートと併せて参照してください。
