ADUM6010

絶縁型DC/DCコンバータ、3.75kV rms

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

10 31, 2012 ellipse 日本語

ADuM6010: 統合DC/DCコンバータ (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 466 kB
Documentation すべてのドキュメントを表示
IBISモデル ADuM5010/ADuM6010 3V Download 8.74 K IBISモデル ADuM5010/ADuM6010 5V Download 8.79 K

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.63
特長
  • isoPower：絶縁型DC/DCコンバータ内蔵
  • 安定化された3.15Vまたは5.25V出力
  • 出力電力：最大150mW
  • 5mm沿面距離の20ピンSSOPパッケージを採用
  • 高温動作：105°C
  • 高いコモンモード過渡電圧耐性：25kV/µs以上
  • 詳細はデータシートをご参照ください。
製品概要
show more Icon

ADuM6010は、集積化された絶縁型DC/DCコンバータです。アナログ・デバイセズのiCoupler®技術をベースとしたDC/DCコンバータは、安定化された、しかも絶縁された3.15V～5.25V間で調整可能な電源を提供します。入力の供給電圧は、必要とする出力より若干低い電圧からかなり高い電圧まで範囲とすることができます。

iCouplerチップ・スケールのトランス技術が、ロジック信号の絶縁およびDC/DCコンバータの磁気部品として使われています。結果として、小型なトータル絶縁ソリューションが実現します。


アプリケーション

  • 電源のスタートアップ・バイアス、ゲート・ドライバ
  • 絶縁センサー・インターフェース
  • 工業用PLC
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
IBISモデル ADuM5010/ADuM6010 3V Download 8.74 K IBISモデル ADuM5010/ADuM6010 5V Download 8.79 K

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.63
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM6010

資料

5
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 安全性および規制遵守
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

pdf

更新 10/31/2012
English

ADuM6010: Integrated DC-to-DC Converter Data Sheet (Rev.B)

PDFファイルを開く

redirect
466 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 10/31/2012
日本語

ADuM6010: 統合DC/DCコンバータ (Rev.A)

PDFファイルを開く

redirect
466 kB
download

PDFをダウンロード

安全性および規制遵守

2

PDF Vector

HTML

更新 01/28/2016
English
Safety and Regulatory Compliance Information redirect icon

PDF Vector

HTML

更新 01/28/2016
日本語
安全規格認証や適合の取得状況 redirect icon

ユーザ・ガイド

1

PDF Vector

pdf

更新 11/12/2012
English
UG-487: iCoupler EVAL-ADuM5010EBZ, 150 mW isoPower Evaluation Board redirect icon

283 kB

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

安全性および規制遵守 1

安全規格認証や適合の取得状況

製品選択ガイド 1

デジタル・アイソレーションとインターフェース技術の選択ガイド

ビデオ

1

Thumbnail Image

ビデオ

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

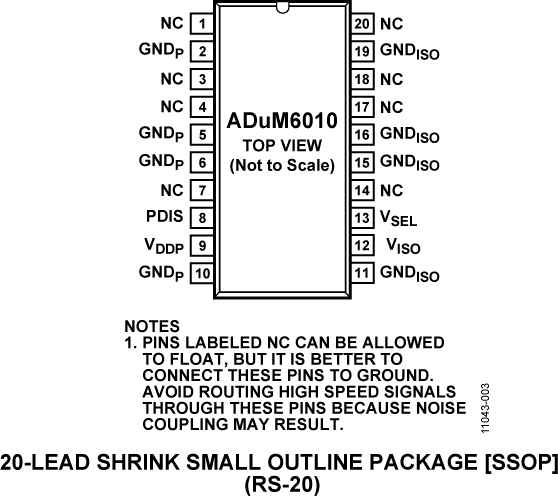

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM6010ARSZ 20-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM6010ARSZ-RL7 20-Lead SSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 26, 2016

- 16_0191

ADuM5010/ADuM6010 Die Revision

ADUM6010ARSZ

製造中

ADUM6010ARSZ-RL7

製造中

pdf

PCN16_0191_Form

external-icon

xls

Material_Report

Download

Qualification Results Summary

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 26, 2016

- 16_0191

arrow down

ADuM5010/ADuM6010 Die Revision

ADUM6010ARSZ

製造中

ADUM6010ARSZ-RL7

製造中

pdf

PCN16_0191_Form

external-icon

xls

Material_Report

Download
Qualification Results Summary
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
ADuM6020
popup image
Cart

新規設計に推奨

低放射の 5 kV  絶縁型 DC/DC コンバータ

評価用キット

評価用キット 1

reference details image

EVAL-ADUM5010

ADuM5010/ADuM6010 Evaluation Board

zoom

EVAL-ADUM5010

ADuM5010/ADuM6010 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-ADUM5010
ADuM5010/ADuM6010 Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

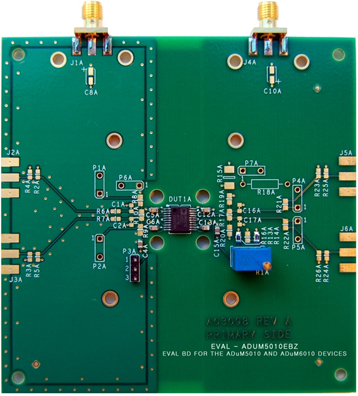

The EVAL-ADuM5010EBZ supports the ADuM5010 and ADuM6010 150 mW isolated power modules. It provides a JEDEC standard SSOP20 pad layout as well as support for setting the desired output voltage, setting enable control, and providing multiple positions for on-board loads and bypass capacitors.

isoPower devices employ high frequency high power switching circuits to enable power transfer across chip scale, air core transformers. The evaluation board includes EMI mitigation recommendations from the AN-0971 Application Note. With the included techniques, this PCB and power module is capable of meeting the requirements of CISPER22 Class A or Class B depending on the voltage and load range.


Complete specifications for the ADuM5010 and ADuM6010 are provided in the ADuM5010 and ADuM6010 data sheets, available from Analog Devices, Inc., and should be consulted in conjunction with this user guide when using the evaluation board.
