ADUM5241

デジタル・アイソレータ、2チャンネル、isoPower®集積化、DC/DCコンバータ内蔵、50mW（チャンネル信号方向：1/1）

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

pdf

1 1, 2000 ellipse 日本語

ADuM5240/ADuM5241/ADuM5242: isoPower 50mW DC/DCコンバータ内蔵2チャンネル・アイソレータ (Rev.A)

データシートご利用上の注意
PDFファイルを開く external-link 619 kB
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.63
特長
  • 絶縁型DC/DCコンバータ内蔵
  • 5V/10mAの安定化出力
  • DC～1Mbps（NRZ）の信号絶縁チャンネル2個

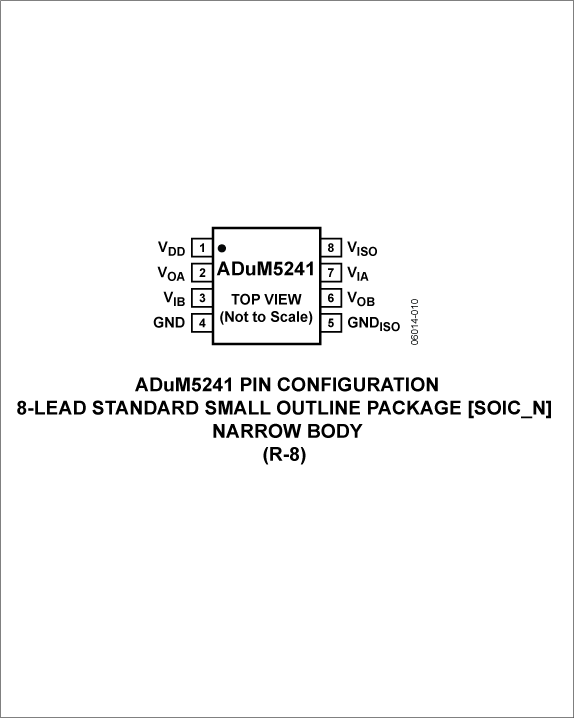

  • ナローボディ8ピンSOICパッケージ
  • RoHS準拠
  • 高温動作：105°C
  • 高精度のタイミング特性
    最大3nsのパルス幅歪み
    最大3nsのチャンネル間マッチング
    最大70nsの伝播遅延
  • 高いコモンモード過渡耐圧：＞25kV/µs
安全＆規制の認定
  • UL規格
    2500Vrms 1分間（UL1577）
  • CSA部品承認通告#5A
  • VDE適合性認定
    DIN V VDE V 0884-10
    （VDE V 0884-10）：2006-12
    VIORM＝560V（ピーク）
製品概要
show more Icon

ADuM524xは、絶縁型電源、isoPower®を集積化した2チャンネルのデジタル・アイソレータです。チップスケールのDC/DCコンバータは、アナログ・デバイセズのiCoupler®技術を利用し、＋5V時に最大50mWの安定化した絶縁電源を提供します。このため、低消費電力の絶縁設計において絶縁型DC/DCコンバータを別に用意する必要はありません。アナログ・デバイセズのiCouplerチップスケール・トランス技術をロジック信号の絶縁にもDC/DCコンバータにも利用し、小型サイズのトータル絶縁ソリューションとなっています。

ADuM524xアイソレータは、さまざまなチャンネル構成が可能な2つの独立した絶縁チャンネルを備えており、5Vの入力電源で動作します。ADuM524x製品は、他のiCoupler製品と組み合わせることでチャンネル数を増加させることができます。
