ADuM5240/ADuM5241/ADuM5242: isoPower 50mW DC/DCコンバータ内蔵2チャンネル・アイソレータ (Rev. A)1/1/2000PDF619 kB
製品概要
機能と利点
- 絶縁型DC/DCコンバータ内蔵
- 5V/10mAの安定化出力
- DC～1Mbps（NRZ）の信号絶縁チャンネル2個

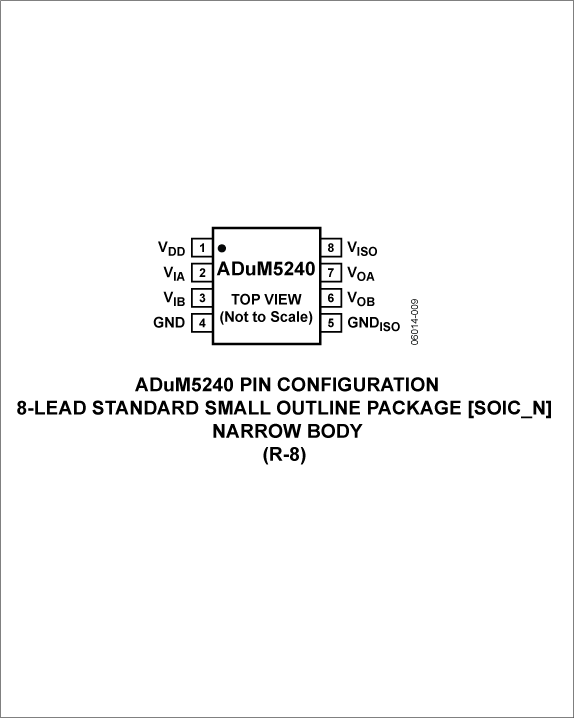

- ナローボディ8ピンSOICパッケージ
- 高精度のタイミング特性
最大3nsのパルス幅歪み
最大3nsのチャンネル間マッチング
最大70nsの伝播遅延 - RoHS準拠
- 高温動作：105℃
- 高いコモンモード過渡耐圧：
＞25kV/μs
- UL規格
2500Vrms 1分間（UL1577） - CSA部品承認通告#5A
VDE認定
DIN V VDE V 0884-10（VDE V 0884-10）：2006-12
VIORM＝560V（ピーク）
製品概要
ADuM524xは、絶縁型電源、isoPower®を集積化した2チャンネルのデジタル・アイソレータです。チップスケールのDC/DCコンバータは、アナログ・デバイセズのiCoupler®技術を利用し、＋5V時に最大50mWの安定化した絶縁電源を提供します。このため、低消費電力の絶縁設計において絶縁型DC/DCコンバータを別に用意する必要はありません。アナログ・デバイセズのiCouplerチップスケール・トランス技術をロジック信号の絶縁にもDC/DCコンバータにも利用し、小型サイズのトータル絶縁ソリューションとなっています。
ADuM524xアイソレータは、さまざまなチャンネル構成が可能な2つの独立した絶縁チャンネルを備えており、5Vの入力電源で動作します。ADuM524x製品は、他のiCoupler製品と組み合わせることでチャンネル数を増加させることができます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
