ADUM4195-1

固定ゲインとシングル・エンド出力を備えた絶縁型アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.89
特長
  • 絶縁された電圧計測を可能にする高インピーダンス入力
  • 固定ゲイン = 1
  • 小さいオフセット誤差とドリフト:25°Cで±5mV(最大)、−22 μV/°C(代表値)
  • 小さいゲイン誤差とドリフト:±50.5%(最大)、±42ppm/°C(最大)
    • ±0.5%(最大)、±42ppm/°C(最大)
  • 電源電圧範囲
    • VDD1:4.5V~5.5V
    • VDD2:4.5V~5.5V
  • 帯域幅:210kHz
  • アイソレーション電圧:5000V RMS
  • 安全性と規制に関する認定(申請中)
    • UL認定:1分間で5000Vrms、UL 1577規格に準拠
    • CSA Component Acceptance Notice #5Aに準拠
    • VDE適合性認定
    • DIN V VDE V 0884-11(VDE V 0884-11)
    • VIORM = 1401V peak
  • 広い動作温度範囲
    • 周辺温度:−40°C~+125°C
    • 最大ジャンクション温度:150°C
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
製品概要
show more Icon

ADuM4195-1は、アナログ・デバイセズのiCoupler®技術をベースにしたアイソレーション・アンプです。ADuM4195-1はオフセット誤差とゲイン誤差が非常に小さいため、様々な絶縁電圧検出のアプリケーションに適しています。

電流変換比が寿命に対して不確定で、かつ高温度下で不安定なフォトカプラベースのソリューションとは異なり、ADuM4195-1の伝達関数は寿命を通じて変化せず、更に−40°C~+125°Cの広い温度範囲で安定しています。

ADuM4195-1は、UL1577に基づき、最大5kV RMSまでガルバニック絶縁を提供することが認定されています。

ADuM4195-1は、沿面距離を増やしたワイド・ボディの小型8ピンSOICパッケージを採用しています。

アプリケーション

  • インバータ
  • DC/DCコンバータ
  • 車載充電器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM4195-1BRIZ
  • HTML
  • HTML
ADUM4195-1BRIZ-R7
  • HTML
  • HTML
ADUM4195-1WBRIZ
  • HTML
  • HTML
ADUM4195-1WBRIZ-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADUM4195-1

ADuM4195-1(固定ゲインとシングル・エンド出力を備えた絶縁型アンプ)の性能評価

zoom

EVAL-ADUM4195-1

ADuM4195-1(固定ゲインとシングル・エンド出力を備えた絶縁型アンプ)の性能評価

ADuM4195-1(固定ゲインとシングル・エンド出力を備えた絶縁型アンプ)の性能評価

機能と利点

  • SOIC-8パッケージのADuM4195-1絶縁型アンプ
  • ADuM6028-5BRIZ絶縁型オンボード電源
  • 絶縁された5V DCに追加の端子を介してアクセス可能
  • 2種類の入力オプション:
    • 最大1,000V DC(事前設定)
    • 最大200V DC(ユーザ設定可能)
  • 入力の逆極性保護

製品の詳細

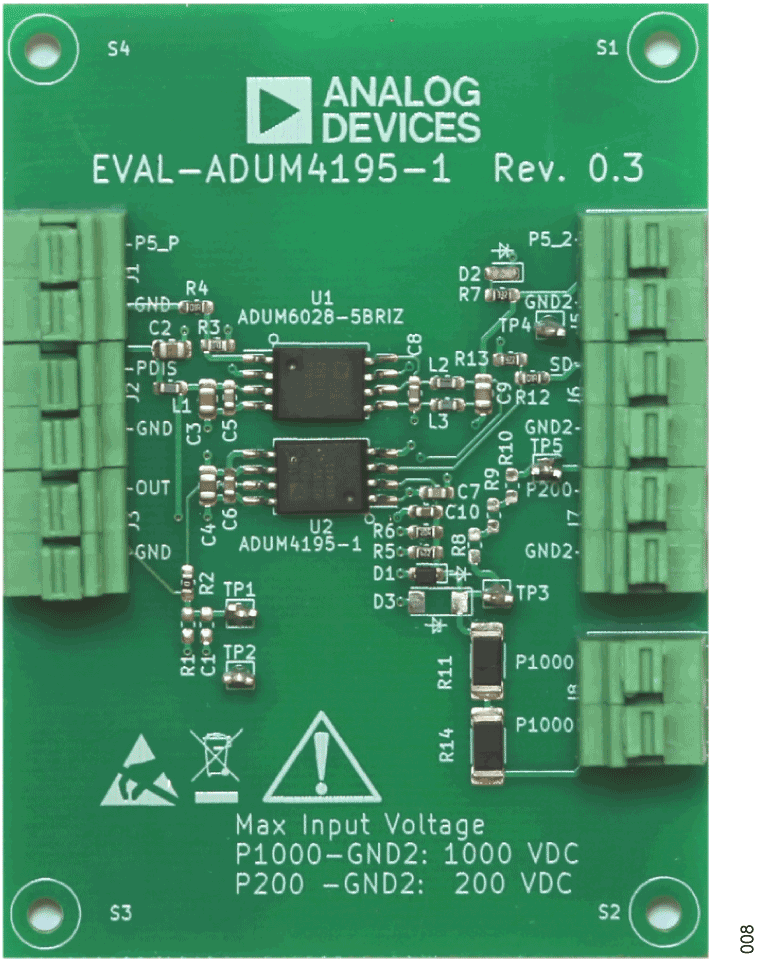

EVAL-ADuM4195-1EBZは、絶縁されたオンボード電源を備えたコンパクトな絶縁型DC電圧監視ボードで、ADUM4195-1の性能特性の設定とテストを容易に行うことができます。
