ADUM4165

絶縁型USB 2.0ハイスピード向け実効値5.7kVのデジタル・アイソレータ（アップストリーム・クロック入力）

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

3 7, 2022 ellipse 日本語

ADuM4165/ADuM4166: 実効値5.7kVの絶縁型USB 2.0ハイ・スピード／フル・スピード／ロー・スピード向けデジタル・アイソレータ データシート (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.67 M
Documentation すべてのドキュメントを表示
IBISモデル ADUM4165 IBIS Model Download 371.31 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$7.12
特長
  • USB 2.0信号でロー・スピード、フル・スピード、ハイ・スピードの各接続を自動検出
    • 1.5Mbps、12Mbps、480Mbpsの各データ・レート
  • アップストリーム・ポートまたはダウンストリーム・ポート用双方向USBアイソレータ
    • リドライブと高速データ・リタイミングによる、入力ジッタ除去とオープン・アイ
    • 柔軟なクロック入力オプション
  • 4.5V～5.5VのVBUSxまたは両側で3V～3.6Vの動作
    • アイドル状態、ロー・スピード、またはフル・スピード・モード時の電源電流：21mA（代表値）
    • アイドル状態、ハイ・スピード・モード時の電源電流：48mA（代表値）
  • USB 2.0サスペンド（L2）または切断時に超低消費電力スタンバイ
    • 低消費電力スタンバイ時、アップストリーム電源電流：1.7mA（代表値）
    • 低消費電力スタンバイ時、ダウンストリーム電源電流：20μA（代表値）
  • 絶縁バリアをまたぐIEC 61000-4-2 ESD保護：±8000V
  • CISPR32/EN55032クラスBに適合
  • 高いコモンモード過渡耐圧：50kV/μs（代表値）
  • 安全性と規制に関する認定（申請中）
    • UL（申請中）：5700V（実効値）で1分間、UL 1577規格に準拠
    • CSA Component Acceptance Notice 5A（申請中）
      • IEC 62368-1、IEC 61010-1、IEC60601‑1
    • VDE適合性認定（申請中）
      • DIN V VDE V 0884-11（VDE V 0884-11）：2017-01
      • VIORM = 849VPEAK
  • 動作温度範囲：−55°C～+125°C
  • 沿面距離を増やして8.3mmの沿面距離およびクリアランスを確保した、20ピン、ワイド・ボディのSOIC_ICパッケージ
製品概要
show more Icon

ADuM4165/ADuM41661は、アナログ・デバイセズのiCoupler®技術を用いたUSB 2.0ポート・アイソレータで、必要に応じてUSB 2.0のロー（1.5Mbps）、フル（12Mbps）、ハイ（480Mbps）のすべてのデータ・レートを動的にサポートします。このデバイスは、自動スピード・ネゴシエーション機能によりホスト絶縁をサポートする他、ペリフェラル絶縁をサポートしています。

ハイスピード・データは、ジッタを減らすためにリタイミングされるため、外部クロック信号または水晶発振器入力が必要です。ADuM4165はアップストリーム側でクロックまたは水晶発振器の入力をサポートしており、ADuM4166はダウンストリーム側でクロックまたは水晶発振器の入力をサポートしているため、システム設計に合わせて最適な2つのオプションを利用できます。

ダウンストリーム（サイド2）用の低消費電力スタンバイ・モードは、バッテリ駆動型のペリフェラルなど、利用可能な電力が限られているアプリケーションをサポートします。アップストリーム（サイド1）のスタンバイ電流は、USB 2.0のサスペンド動作条件を満たしています。

アイソレータは、−55°C～+125°Cの拡張工業用温度範囲で仕様規定されており、沿面距離を増やして8.3mmの沿面距離およびクリアランスを確保した、20ピン、ワイド・ボディのSOIC_ICパッケージを採用しています。

アプリケーション

  • USBペリフェラル、USBホスト、USBハブの絶縁
  • 電子テスト／計測用装置
  • 医療用デバイスおよび統合化されたPC
  • 工業用PC、およびデバッグやアップグレード用の絶縁USBポート
  • USBアイソレータ・モジュールおよびUSBケーブル・アイソレータ

1第7,075,329号、第8,432,182号、第8,525,547号、および第8,564,327号米国特許により保護されています。その他の特許は申請中です。

Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示
IBISモデル ADUM4165 IBIS Model Download 371.31 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$7.12
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADUM4165

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 03/07/2022
English

ADuM4165/ADuM4166: 5.7 kV RMS Digital Isolator for Isolated USB 2.0 High Speed Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.67 M
download

PDFをダウンロード

PDF Vector

PDF

更新 03/07/2022
日本語

ADuM4165/ADuM4166: 実効値5.7kVの絶縁型USB 2.0ハイ・スピード／フル・スピード／ロー・スピード向けデジタル・アイソレータ データシート (Rev.0)

PDFファイルを開く

redirect
1.67 M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 03/07/2022
English
UG-2027: Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed (Rev.0) redirect icon

1.12 M

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 3
show more Icon

データシート 2

ADuM4165/ADuM4166: 5.7 kV RMS Digital Isolator for Isolated USB 2.0 High Speed Data Sheet (Rev.0)
ADuM4165/ADuM4166: 実効値5.7kVの絶縁型USB 2.0ハイ・スピード／フル・スピード／ロー・スピード向けデジタル・アイソレータ データシート (Rev.0)

ユーザ・ガイド 1

UG-2027: Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed (Rev.0)

ウェブキャスト 2

Designing Industrial Connectivity Solutions for The Smart Factory
Isolating GigaSpeed: Unlocking Data Integrity for USB and HDMI Communication

ビデオ

1

Thumbnail Image

ビデオ

2022-05-13

01:03

ADuM4165/6: Market's First High Speed 480 Mbps Digital Isolator Dynamically Supports All USB 2.0 Rates

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM4165BRIZ 20-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADUM4165BRIZ-RL 20-Lead SOIC (Increased Creepage) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

isoPower1
ADuM6028
popup image
Cart

新規設計に推奨

低放射の絶縁型 DC/DC コンバータ

評価用キット

評価用キット 1

reference details image

EVAL-ADUM4165

Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed

zoom

EVAL-ADUM4165

Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed

download icon

ダウンロード

 print icon

印刷
EVAL-ADUM4165
Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed

機能と利点

  • Supports USB 2.0 data transfer
    • Low speed (1.5 Mbps)
    • Full speed (12 Mbps)
    • High speed (480 Mbps)
  • Standard USB Type A and Type B connectors
  • Upstream 5 V power from cable or external supply
  • Downstream power from external supply
  • Accepts 3.3 V or 5 V external supplies
  • PGOOD (power good) indicator on downstream side
  • Optional connection of external clock
  • Option to connect test points
  • 20-lead SOIC_IC package option with 8.3 mm creepage
今すぐ購入 詳細を表示

製品の詳細

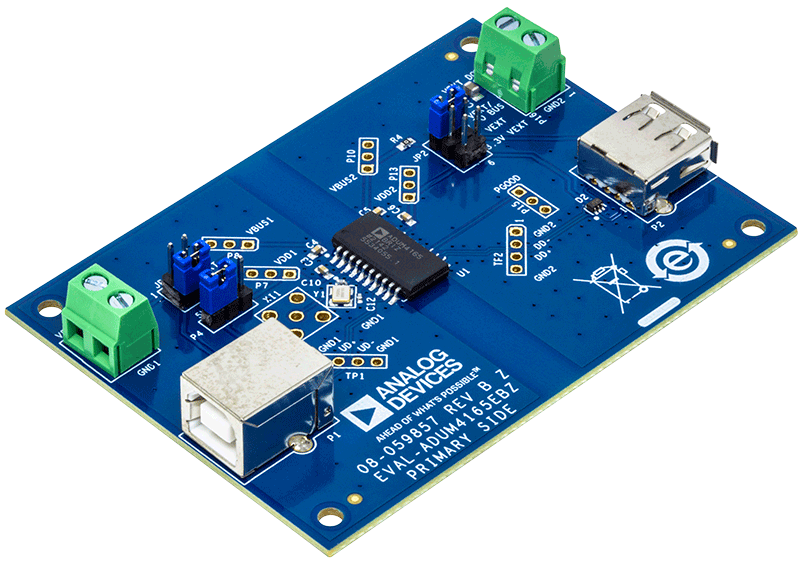

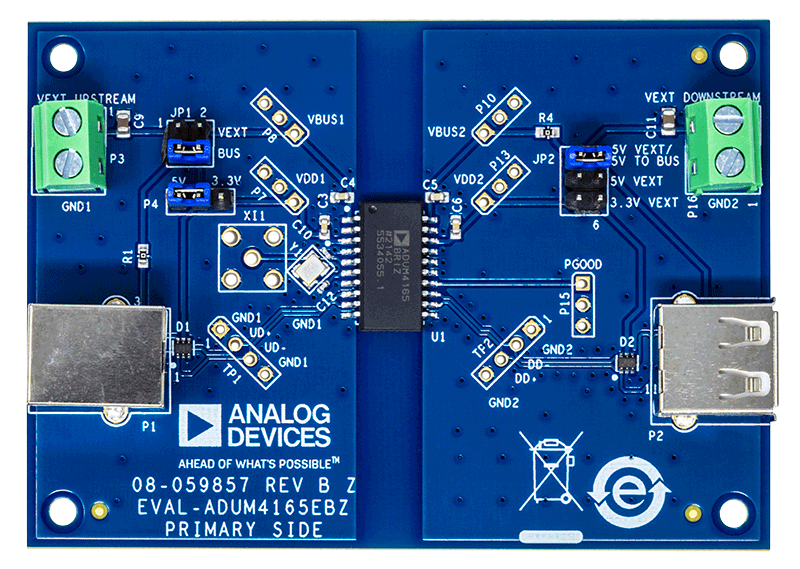

The EVAL-ADuM4165EBZ and the EVAL-ADuM4166EBZ allow quick and easy evaluation of the ADuM4165 and ADuM4166 USB isolators, allowing direct connection to USB hosts and peripherals without the need for additional components. The ADuM4165/ADuM4166 employ Analog Devices, Inc., iCoupler® technology to combine isolator channels, USB transceivers, power and timing circuits, control logic and internal terminations, pull-ups, and pull-downs into a single, 20-lead, wide-body, increased creepage SOIC_IC package.

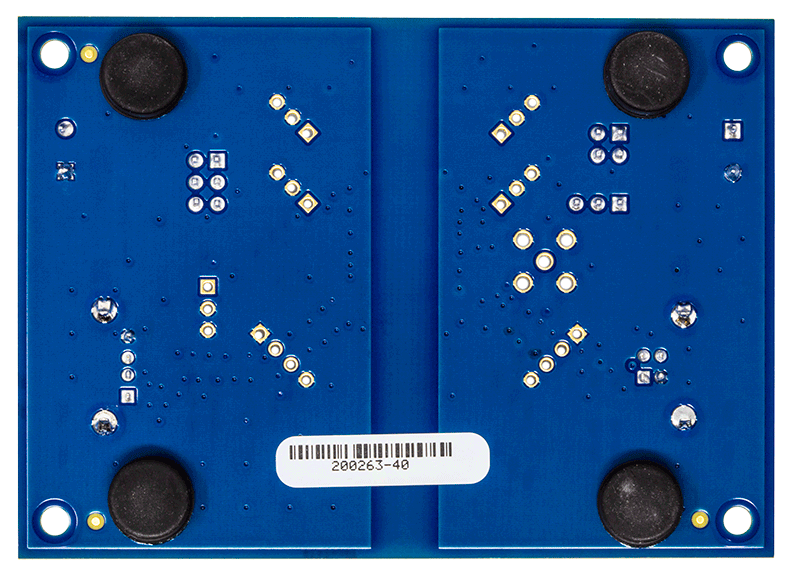

The evaluation boards have a separate ground and power plane for each side of the isolator. This separation enables the evaluation of the ADuM4165/ADuM4166 with galvanic isolation between both sides of these devices. However, the boards have not been certified for safety when using high voltages, and testing must be carried out by qualified personnel only.

Power can be provided on the upstream side from a connected USB host, while an external power supply is required for the downstream side.

For full details on the ADuM4165/ADuM4166, see the ADuM4165/ADuM4166 data sheet, which must be consulted in conjunction with this user guide when using the EVAL-ADuM4165EBZ or the EVAL-ADuM4166EBZ.

資料

pdf icon

PDF

UG-2027: Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed (Rev.0) Download

1.12 M

すべて表示 Arrow image

評価用キット1

evaluation kit item images

EVAL-ADUM4165

Evaluating the ADuM4165/ADuM4166 5.7 kV RMS Digital Isolators for Isolated USB 2.0 High, Full, and Low Speed
