製品概要
機能と利点
- ピーク出力電流: 4 A
- 正確なタイミング特性
- アイソレータとドライバの最大伝播遅延: 60 ns
- 最大チャンネル間マッチング: 5 ns
- 高接合温動動作: 125℃
- 入力ロジック: 3.3 V ～ 5 V
- 出力ドライブ: 7.6 V ～ 18 V
- VDD2＝7.0 V で UVLO
- サーマル・シャットダウン保護機能: 150℃以上
- 初期状態の出力はロー・レベル
- 高周波数動作: DC ～ 1 MHz
- 入力ロジック・レベル: CMOS
- 高いコモンモード過度耐性: 25 kV/μs
- AEC-Q100 適合の車載バージョン
- 詳細については、データシートを参照してください
製品概要
ADuM3220/ADuM3221 は、4A、絶縁、デュアル･チャンネルのゲート・ドライバで、アナログ・デバイセズのiCoupler®技術をベースとしています。高速CMOS技術とモノリシック・トランス技術の組み合わせにより、このアイソレーション部品はパルス・トランスとゲート・ドライバの組み合わせのような置換品より、優れた性能特性を提供します。
ADUM3220/ADuM3221 は2つの独立したアイソレーション・チャンネルを提供します。この製品は、最大でも60nsの伝播遅延と、わずか5nsのチャンネル間マッチングを備えています。高電圧レベル変換方式を採用するゲート・ドライバと比較すると、ADuM3220/ADuM3221は入力と各出力との間で、アイソレーション・バリアーにわたる電圧の伝達を可能とし、真の磁気アイソレーションを提供します。ADuM3220は貫通保護ロジックを内蔵しており2つの出力が同時にオンにならないように保護していますが、ADuM322１は2つの出力が同時にオンになる事があります。両デバイスはゲート・ドライバ・アプリケーションで必要なデフォルトでローの特性を備えています。
ADuM3220/ADuM3221 は、3.0V～5.5Vの入力供給電圧範囲で動作し、低電圧システムでの互換性を提供します。ADuM3220A/ADuM3221Aの出力は、4.5V～18Vの電源電圧で動作し、ADuM3220B/ADuM3221Bの出力は7.6 V ～ 18 Vの電源電圧で動作します。
ADuM3220/ADuM3221は－40℃～＋125℃の接合温度で仕様規定されています。
アプリケーション- 絶縁同期式DC/DCコンバータ
- MOSFET/IGBTゲート・ドライバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

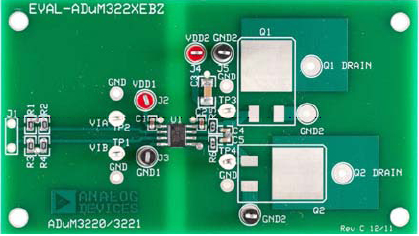

評価キット (1)
