製品概要

機能と利点

  • 最大データ・レート(NRZ):100 Mbps
  • 低い伝搬遅延:23ns(typ)
  • 低い動作時消費電力
  • 双方向通信
  • 3.3V/5Vのレベル変換
  • 高温動作:125℃
  • 高いコモンモード過渡電圧耐性:25kV/μs以上
  • 初期状態の出力はハイ・レベル:ADuM1280/ADuM1281
  • 初期状態の出力はロー・レベル:ADuM1285/ADuM1286

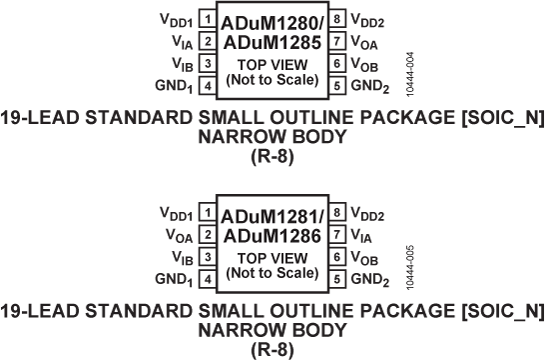

  • RoHS準拠のナロー・ボディ8ピンSOICを採用
  • 安全性規定の認定
    • UL認識済み:3000V rms、1分間のUL 1577規格に準拠
    • CSA部品承認 通告#5A
    • VDE 適合性認定済み、
      • DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
  • VIORM = 560 Vピーク
  • 車載アプリケーション用に認定済み


製品概要

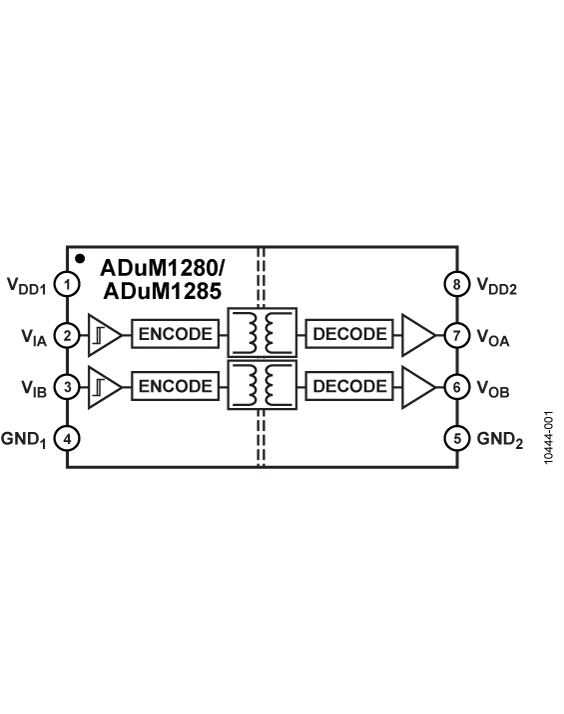

ADuM1280/ADuM1281/ADuM1285/ADuM1286は、アナログ・デバイセズのiCoupler®技術を採用したデュアル・チャンネルのデジタル・アイソレータです。このアイソレーション・デバイスは、高速CMOS技術と空芯コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスやその他の集積化カプラなどの置換品より優れた性能特性を提供します。

伝播遅延は23nsで、パルス幅歪はCグレード品で2ns未満となっています。チャンネル間マッチングはCグレード品で5nsと厳しくなっています。ADuM1280/ADuM1281/ADuM1285/ADuM1286の2チャンネルは独立したアイソレーション・チャンネルで、最大100Mbpsまでの3種類のデータレートを持った2チャンネル構成で入手可能となっています。(オーダーリング・ガイドを参照してください。)工業グレードのモデルは、両側とも3.135 V~5.5Vの範囲の電源電圧、車載グレードのモデルは3.135V~5.5Vの範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能(レベル・ダウン/レベル・アップ)も可能にします。ADuM1280/ADuM1281/ADuM1285/ADuM1286アイソレータは、他のフォトカプラとは異なり、入力ロジックに遷移がない場合、DCレベルを正確に維持する特許取得済みのリフレッシュ機能を備えています。パワーが初めて加えられたり入力側にまだ加えられていない場合、ADuM1280とADuM1281はデフォルト・ハイを、ADuM1285とADuM1286はデフォルト・ローを出力します。

安全性と規制の認定についてはwww.analog.com/icouplersafetyをご覧ください。

アプリケーション

  • 汎用のマルチチャンネル・アイソレーション
  • データ・コンバータの絶縁
  • 工業用フィールドバスのアイソレーション
  • ハイブリッド電気自動車、バッテリ・モニタ、モータ駆動

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツールおよびシミュレーション

IBISモデル

ADuM1285 IBIS Models

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
ADUM1285ARZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285ARZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285BRZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285BRZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285CRZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285CRZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WARZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WARZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WBRZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WBRZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WCRZ 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
ADUM1285WCRZ-RL7 材料宣誓書(MD) 信頼性データ 8-Lead SOIC
