製品概要

機能と利点

  • 超低パワーの動作:
    動作電圧:3.3V
    リフレッシュ・イネーブル時のチャンネルあたりの静止時電流:6μA、
    リフレッシュ・ディスエーブル時のチャンネルあたりの静止時電流:0.3μA
  • 動作電流:148μA / Mbps(typ)、チャンネルあたり
  • 動作電圧:2.5V
    リフレッシュ・イネーブル時のチャンネルあたりの静止時電流:3μA、
    リフレッシュ・ディスエーブル時のチャンネルあたりの静止時電流:0.1μA
  • 動作電流:116μA / Mbps(typ)、チャンネルあたり
  • 小型8ピンSOICパッケージを採用
  • 双方向通信
  • CSA部品承認 通告 #5A(申請中)
  • 最大データ・レート(NRZ):2Mbps
  • 高温動作:125℃
  • クワッド・チャンネル製品も入手可能
  • 詳細はデータシートをご参照ください

製品概要

ADuM1240 / ADuM1241 / ADuM1245 / ADuM1246は、アナログ・デバイセズのiCoupler®技術を採用した、マイクロパワー、デュアル・チャンネルのデジタル・アイソレータです(クワッド・チャンネル版も入手可能です)。これらのアイソレーション・デバイスは、高速CMOSと中空コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスやその他の集積化カプラなどの置換品より優れた性能特性を提供します、一方その他入手可能なアイソレーション製品では最小の消費電力を実現します。

8ピンのSOICにパッケージされたクワッド、3kVのデジタル・アイソレーションデバイスのこのシリーズは、2.5Vもの低い電源で動作し、同等のデータ・レート(最大2Mbps)をもつ同等のアイソレータの数分の1で最小の消費電力を提供します。さらに、全てのモデルは、低パルス幅歪みが小さく(Aグレードで8ns以下)と外来からの撹乱ノイズから保護するための、入力グリッジ・フィルタを内蔵しています。

全てのモデルは、両側とも2.25Vもの低い範囲の電源電圧で動作するため、低い電圧のシステムと互換性を持ち、さらに絶縁障壁に跨がる電圧変換機能も可能にします。また全ての製品は、入力電源がない場合、出力はデフォルトのロジック状態となります。パワーが初めて印加されたり、あるいは入力側にまだ印加されていない場合、ADuM1240とADuM1241はデフォルト・ハイを、ADuM1245とADuM1246はデフォルト・ローを出力します。

製品のハイライト

  1. 並外れたパワー性能。これらの3kVデジタル・アイソレータは2.5V電源で動作
  2. ひずみとノイズ保護。低いパルス幅ひずみ(Aグレードで8ns以下)と外来からの撹乱ノイズから保護するための入力グリッジ・フィルタ。


i
Coupler技術。アナログ・デバイセズの特許技術と高速CMOSとモノリシック・空芯コア・トランス技術との組み合わせ。

アプリケーション

  • 汎用の低パワー・マルチチャンネル・アイソレーション
  • 1MHz、低消費のSPIインターフェース
  • 4mA~20mAのループ電源プロセス制御

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

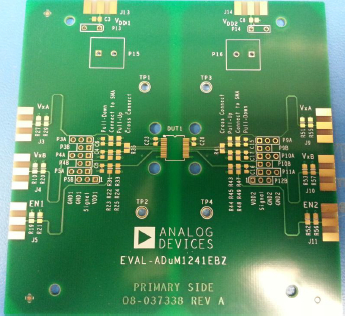

評価キット (1)
