特長
- 機能強化された 2 基の SHARC+ 高性能浮動小数点演算コア
- SHARC+ コアあたり最大 500 MHz
- パリティ付きコアあたり最大 3 Mb（384 kB）L1 SRAM メモリ（オプションでキャッシュとして構成可能）
- 32 ビット、40 ビット、および 64 ビットの浮動小数点サポート
- 32 ビットの固定小数点
- バイト、ショート・ワード、ワード、ロング・ワードのアドレス指定
- 強力な DMA システム
- オンチップ・メモリ保護
- 安全機能内蔵
- 176 ピン LQFP_EP、RoHS 準拠
- 車載温度範囲全体にわたって低システム消費電力を実現
-
メモリ
- ECC 保護付き大容量オンチップ L2 SRAM、最大 1 MB
- セキュリティおよび保護
- 暗号化ハードウェア・アクセラレータ
- IP 保護機能付き高速セキュア・ブート
- arm® TrustZone をサポート
- アクセラレータ
- FIR（有限インパルス応答）、IIR オフロード・エンジン
- 車載アプリケーション向けに認定済み
その他の機能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADSP-SC57x/ADSP-2157x プロセッサは、SHARC® ファミリーの製品です。ADSP-SC57x プロセッサは、SHARC+® デュアル・コアおよび arm® Cortex®-A5 コアをベースにしています。ADSP-SC57x/ADSP-2157x SHARC プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とするデジタル・シグナル・プロセッサ（DSP）の単一命令複数データ（SIMD）SHARC ファミリーの製品です。これらの 32 ビット／40 ビット／64 ビット浮動小数点演算プロセッサは、高性能オーディオ／浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入出力（I/O）ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース（DAI）を内蔵しています。SHARC+ コアには、以前の SHARC 製品との命令セット互換性は維持しつつ、キャッシュの強化と分岐予測が新しく追加されています。
業界をリードするシステム周辺回路とメモリを内蔵した arm® Cortex- A5 および SHARC プロセッサは、縮小命令セット・コンピューティング（RISC）と同様のプログラマビリティ、マルチメディア・サポート、および最先端の信号処理を 1 つの統合パッケージで必要とするアプリケーションに最適なプラットフォームです。これらのアプリケーションは、車載、プロフェッショナル向けオーディオ、高い浮動小数点演算性能が求められる産業用アプリケーションなど、幅広い市場を対象としています。
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADSP-21571
資料
Filters
1つが該当
-
すべて
-
集積回路異常
-
アプリケーション・ノート
-
プロセッサ・マニュアル
-
データシート
-
すべて
-
English
データシート
1
集積回路異常
1
アプリケーション・ノート
7
プロセッサ・マニュアル
2
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
アプリケーション・ノート 7
EE-261: Understanding Jitter Requirements of PLL-Based Processors (Rev.1)
EE-253: Power Bypass Decoupling of SHARC® Processors (Rev.1)
EE-387: Interfacing DDR3/DDR2/LPDDR Memory to ADSP-SC5xx/215xx Processors (EE-387). February 2024 (Rev.4)
EE-400: Using Cache on ADSP-SC5xx/ADSP-215xx SHARC+ Processors (Rev.1)
EE-428: Tips and Tricks Using the ADSP-SC57x/ADSP-2157x Processor Boot ROM
EE-448: Safe Power-down Mechanisms for Digital Processors
EE-401: ADSP-SC5xx/215xx SHARC+ Processor System Optimization Techniques
プロセッサ・マニュアル 2
集積回路異常 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADSP-21571BSWZ-4 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
|
| ADSP-21571BSWZ-5 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
|
| ADSP-21571CSWZ-4 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
|
| ADSP-21571CSWZ-5 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
|
| ADSP-21571KSWZ-4 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
|
| ADSP-21571KSWZ-5 |
176-Lead LQFP (24mm x 24mm w/ EP)
|
|
- ADSP-21571BSWZ-4
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADSP-21571BSWZ-5
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADSP-21571CSWZ-4
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADSP-21571CSWZ-5
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADSP-21571KSWZ-4
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADSP-21571KSWZ-5
- ピン／パッケージ図
-
176-Lead LQFP (24mm x 24mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 8, 2019
- 19_0029
Die Revision for ADSP-SC57x & ADSP-2157x SHARC Processors
ADSP-21571BSWZ-4
製造中
ADSP-21571BSWZ-5
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571CSWZ-5
製造中
ADSP-21571KSWZ-4
製造中
ADSP-21571KSWZ-5
製造中
4 12, 2018
- 18_0068
Data Sheet Timing Specifications Change for ADSP-2157x and ADSP-SC57x Products
ADSP-21571BSWZ-4
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571KSWZ-4
製造中
3 26, 2018
- 17_0181
Data Sheet Corrections for ADSP-2157x and ADSP-SC57x Products
ADSP-21571BSWZ-4
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571KSWZ-4
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 8, 2019
- 19_0029
Die Revision for ADSP-SC57x & ADSP-2157x SHARC Processors
ADSP-21571BSWZ-4
製造中
ADSP-21571BSWZ-5
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571CSWZ-5
製造中
ADSP-21571KSWZ-4
製造中
ADSP-21571KSWZ-5
製造中
4 12, 2018
- 18_0068
Data Sheet Timing Specifications Change for ADSP-2157x and ADSP-SC57x Products
ADSP-21571BSWZ-4
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571KSWZ-4
製造中
3 26, 2018
- 17_0181
Data Sheet Corrections for ADSP-2157x and ADSP-SC57x Products
ADSP-21571BSWZ-4
製造中
ADSP-21571CSWZ-4
製造中
ADSP-21571KSWZ-4
製造中
ソフトウェアおよび製品のエコシステム
ソフトウェア開発ツール
CrossCore® Embedded Studio
SigmaStudio®
SigmaStudio®+
評価用ソフトをお探しですか？ ここで見つけることができます。
評価用キット 1

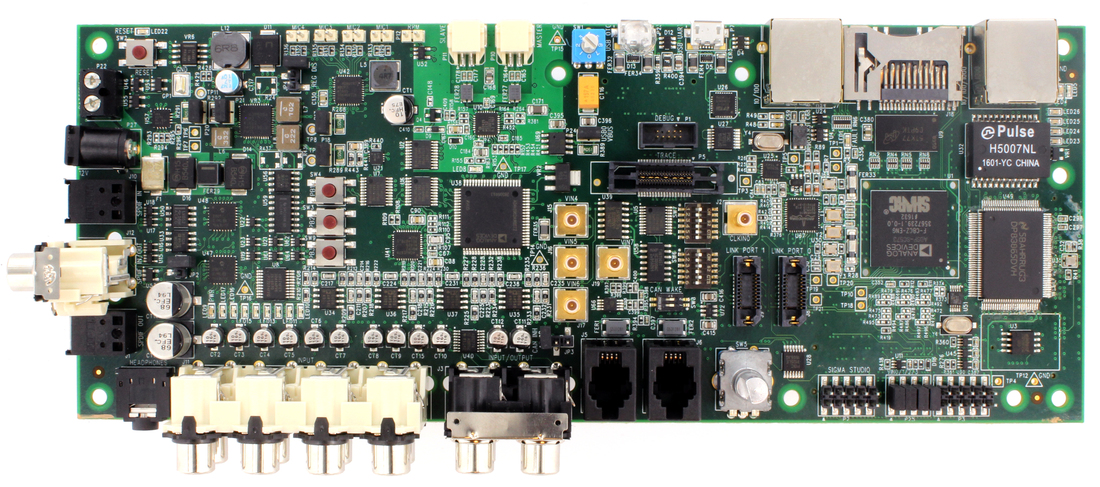

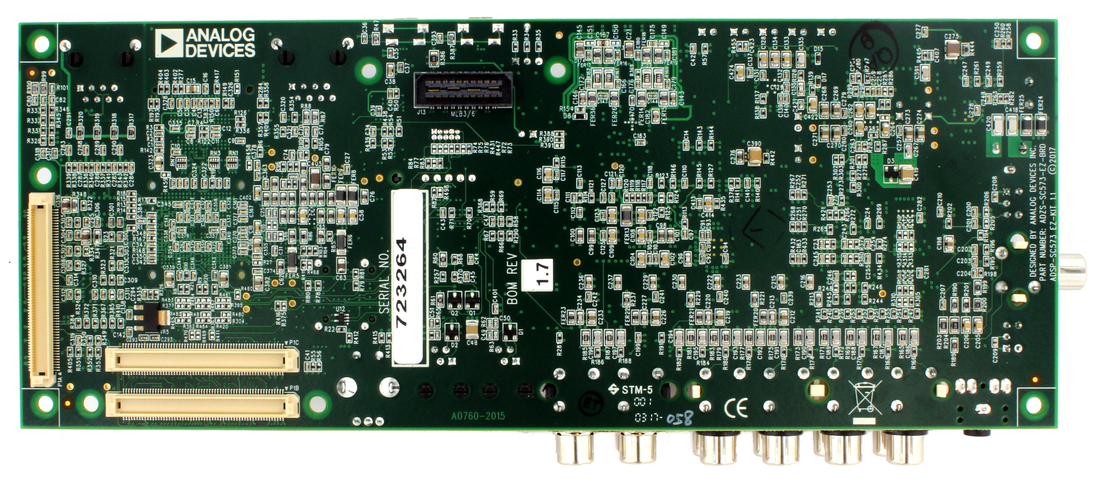

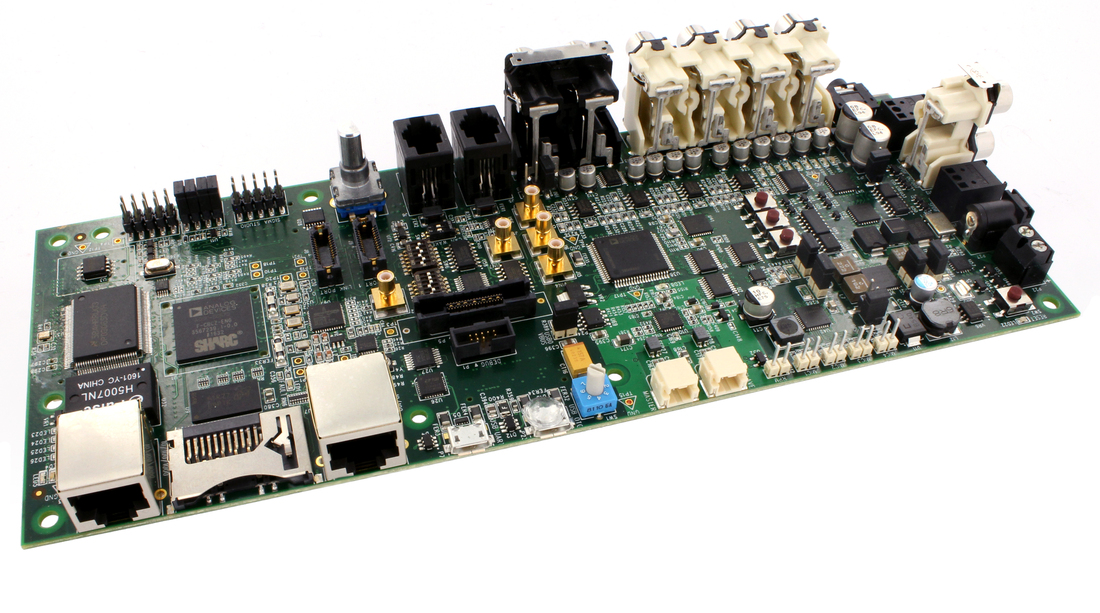

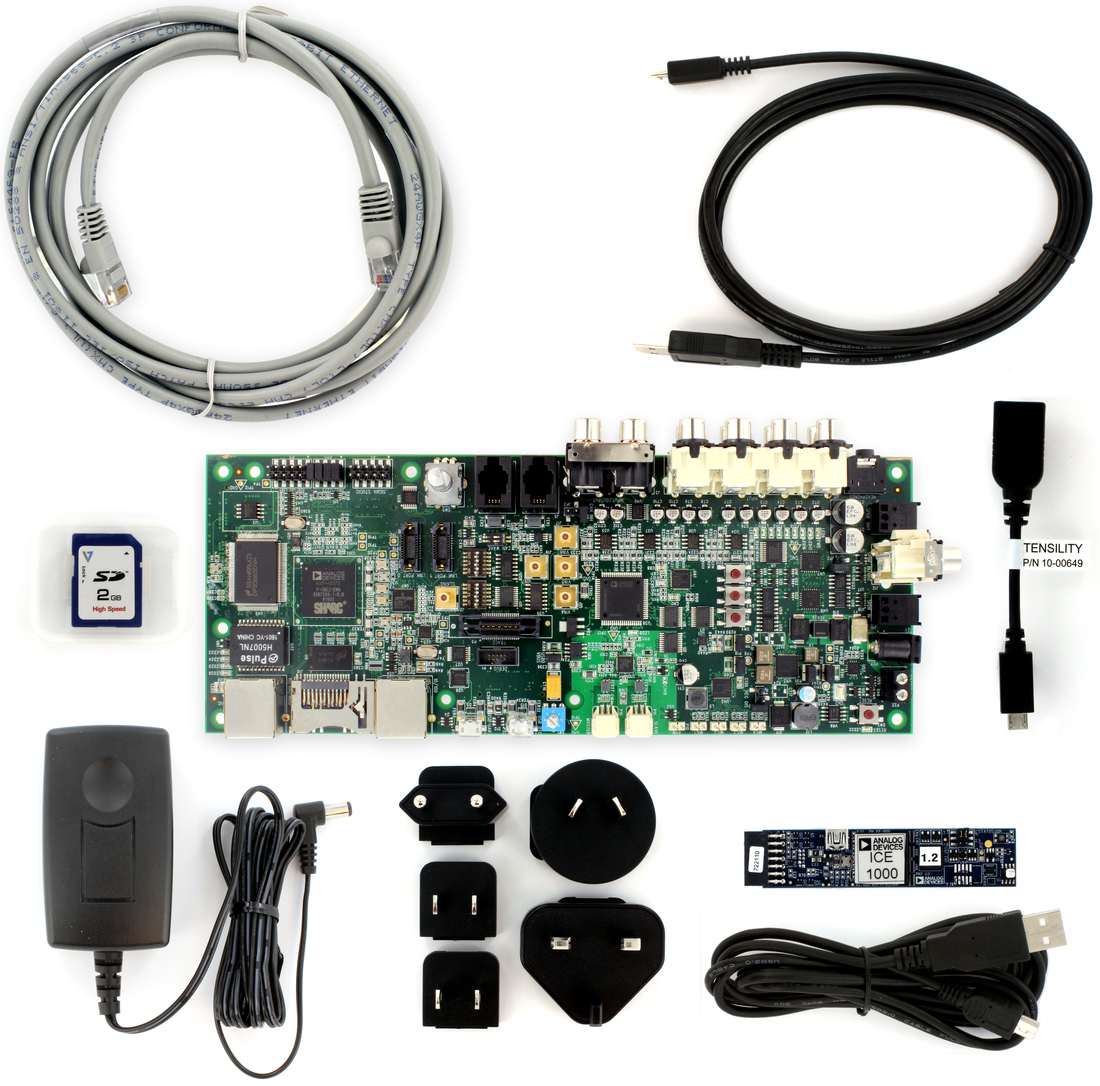

ADZS-SC573-EZLITE
ADSP-SC57x/ADSP-2157x SHARC ファミリー用 ADSP-SC573 評価用ハードウェア（400 ボール、17 × 17 mm BGA）
機能と利点
- ADSP-SC573 400 ピン 17 × 17 mm BGA
- 2 GB DDR3 メモリ
- 128 MB SPI フラッシュ
- 2 x イーサネット（1 × 10/100、1 × GigE）
- ADAU1979 クワッド ADC
- ADAU1962A 12 チャンネル 24 ビット DAC
- 診断機能付き ADAU1977 クワッド ADC
- SPDIF 入出力、光および同軸
- UART
- 2 CAN トランシーバー + RJ11 コネクタ
- USB OTG
- SD/MMC メモリ コネクタ
- HADC
- EI3 拡張インターフェース

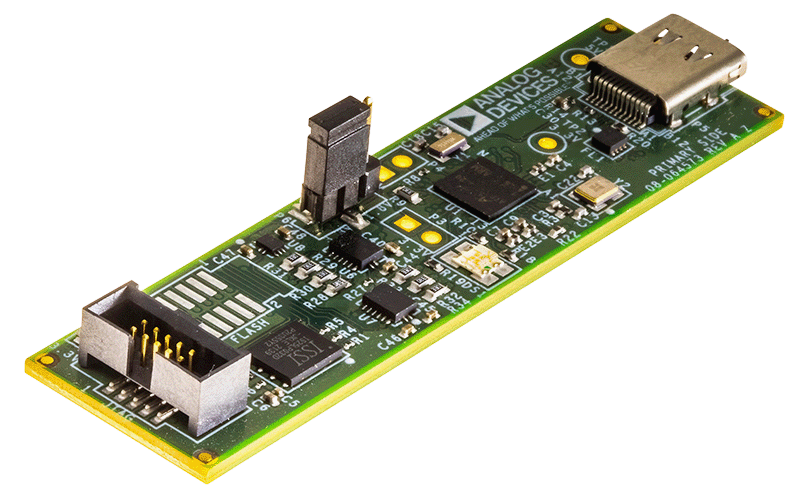

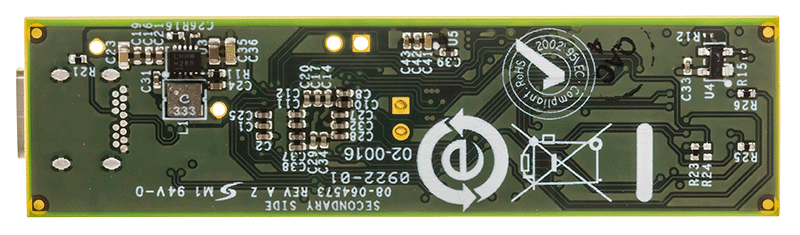

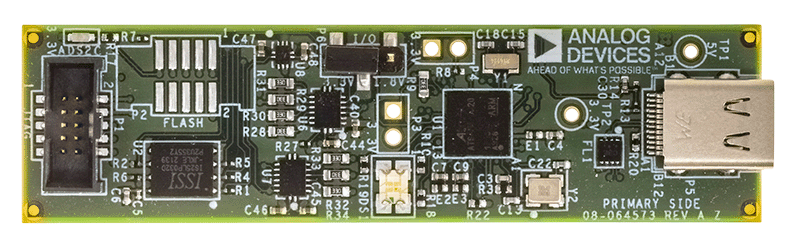

- CrossCore® Embedded Studio EZ-KIT のライセンスと ICE-1000 エミュレータ
製品の詳細
ADSP-SC573 プロセッサは、SHARC® ファミリーの製品です。ADSP-SC573 プロセッサは、SHARC+ デュアルコアおよび arm® Cortex-A5TM コアをベースにしています。ADSP-SC573 SHARC プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とする DSP の SIMD SHARC ファミリーの製品です。これらの 32 ビット／40 ビット／64 ビット浮動小数点演算プロセッサは、高性能オーディオ／浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入出力（I/O）ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース（DAI）を内蔵しています。SHARC+ コアの新しい機能強化による、キャッシュの強化、分岐予測、およびその他の命令セットの向上—すべて、以前の SHARC 製品との命令セット互換性を維持しながら実現しています。EZ-KIT には、必要なハードウェアがすべて付属しているため、すぐに評価を開始できます。
