ADRF6780S

新規設計に推奨

5.9GHz～23.6GHz、広帯域、マイクロ波アップコンバータ

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広帯域RF出力周波数範囲：5.9GHz～23.6GHz
  • 2つのアップコンバージョン・モード
    • ベースバンドI/QからRFへのダイレクト・コンバージョン
    • 実IFからの単測波アップコンバージョン
  • LO入力周波数範囲：5.4GHz～14GHz
  • 最大28GHzのLO 2逓倍器（x2 LO）
  • 100Ωの平衡RF出力、LO入力、IF入力に整合
  • 高インピーダンス・ベースバンド入力
  • サイドバンド抑圧特性と搬送波フィードスルーの最適化
  • 送信電力制御用の可変減衰器とパワー・ディテクタ
  • 4線式SPIを介してプログラム可能
  • 32ピン、5mm × 5mm LFCSP

商用宇宙製品向けの機能

  • 航空宇宙アプリケーションをサポート
  • ウェーハ拡散ロット・トレーサビリティ
  • 放射線モニタ
    • トータル・ドーズ効果（TID）
  • ガス放出の特性評価

ADRF6780Sは、シリコン・ゲルマニウム（SiGe）設計、広帯域のマイクロ波アップコンバータです。ポイントtoポイント・マイクロ波無線設計に最適化され、5.9GHz～23.6GHzの周波数範囲で動作します。

このアップコンバータには2つの周波数変換モードがあり、ベースバンド同相直交（I/Q）入力信号からRFへのダイレクト・コンバージョンと、実際の中間周波数（IF）入力キャリア周波数から単測波（SSB）へのアップコンバージョンが可能です。ベースバンド入力は高インピーダンスで、通常、100Ωの差動逆終端オフチップで終端処理されます。ベースバンドI/Q入力パスはディスエーブルすることが可能で、0.8GHz～3.5GHzの任意の変調実IF信号をIF入力パスに供給して、不要な側波帯を通常25dBc以上抑えながら5.9GHz～23.6GHzにアップコンバートすることができます。シリアル・ポート・インターフェース（SPI）によって直交位相の微調整が可能となり、最適な側波帯抑制が実現します。さらにSPIを使用することで、電力モニタリングが不要な場合に出力パワー・ディテクタをパワーダウンして、消費電力を削減できます。

ADRF6780Sアップコンバータは、小型の熱強化型5mm × 5mm LFCSPに収容されており、–40ºC～+85ºCの温度範囲で動作します。

アプリケーションと技術情報の詳細については、商用宇宙製品プログラムのパンフレット、およびADRF6780のデータシートを参照してください。

アプリケーション

  • 地球低軌道および中軌道（LEO/MEO）宇宙ペイロード
  • アビオニクス（航空電子機器）
  • ポイントtoポイント・マイクロ波無線
  • レーダーおよび電子戦システム

    •
    ADRF6780S
    5.9GHz～23.6GHz、広帯域、マイクロ波アップコンバータ

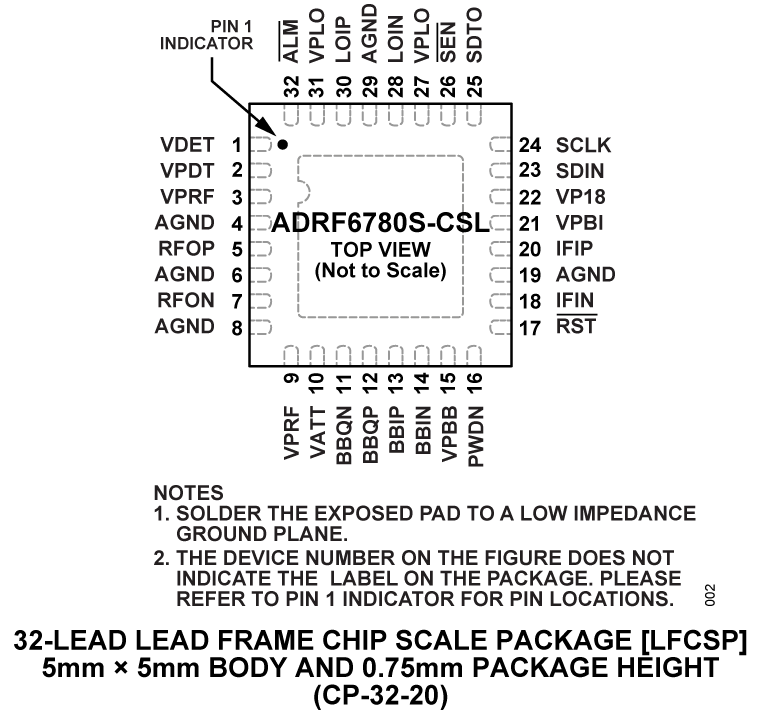

    ADRF670S-CSL Functional Block Diagram ADRF670S CSL Pin Configuration
