ADRF5532

2.3GHz~2.7GHzのレシーバー・フロント・エンド

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.95
特長
  • RFフロント・エンド内蔵
    • LNAおよび高出力シリコンSPDTスイッチ
    • オン・チップのバイアスおよびマッチング
    • 単電源動作
  • ゲイン:2.6GHzで35.5dB(代表値)
  • ゲイン平坦度:400MHzの帯域幅で0.2dB(25°C時)
  • 低ノイズ指数:2.6GHzで1.2dB(代表値)
  • 低挿入損失:2.6GHzで0.7dB(代表値)
  • TCASE = 105°Cで高出力に対応
    • 寿命全期間
      • 平均LTE出力(8dB PAR):36.5dBm
    • シングル・イベント(10秒以内の動作)
      • 平均LTE出力(8dB PAR):39dBm
  • 高入力IP3:−4dBm
  • 低電源電流
    • 受信動作:5Vで118mA(代表値)
    • 送信動作:5Vで15mA(代表値)
  • 正ロジック制御
  • 5mm × 3mm、24リードLFCSPパッケージ
  • ADRF5534、3.1GHz~4.2GHzレシーバー・フロント・エンドとピン互換
製品概要
show more Icon

ADRF5532は、時分割複信(TDD)アプリケーション向けに設計された統合RFフロント・エンド・マルチチップ・モジュールです。このデバイスは2.3GHz~2.7GHzで動作します。ADRF5532は、低ノイズ・アンプ(LNA)と高出力シリコン単極双投(SPDT)スイッチで構成されています。

2.6GHzでの受信動作では、LNAは1.2dBの低雑音指数(NF)と35.5dBの高ゲイン、および−4dBmの3次入力インターセプト・ポイント(IIP3)を提供します。

送信動作において、スイッチは0.7dBの低挿入損失となり、ロングターム・エボリューション(LTE)平均電力(ピーク対平均値比(PAR)8dB)は、寿命全期間動作では36.5dBm、シングル・イベント(10秒未満)のLNA保護動作では39dBmとなります。

このデバイスは、RoHS準拠の小型5mm × 3mm、24ピンLFCSPパッケージを採用しています。

アプリケーション

  • ワイヤレス・インフラストラクチャ
  • TDD Massive Multiple-Input Multiple-Output(MIMO)およびアクティブ・アンテナ・システム
  • TDDベースの通信システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$7.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

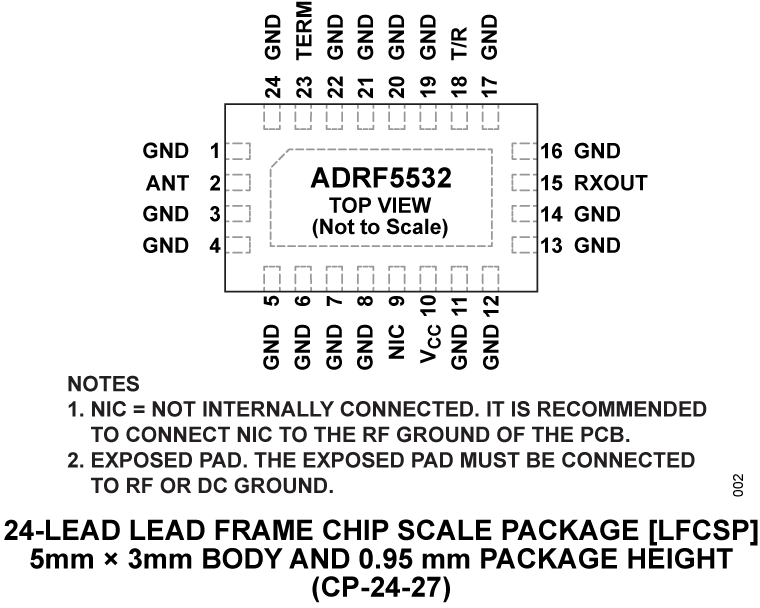

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRF5532BCPZN
  • HTML
  • HTML
ADRF5532BCPZN-R7
  • HTML
  • HTML
ADRF5532BCPZN-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADRF5532

ADRF5532(2.3GHz~2.7GHz、レシーバー・フロント・エンド)の性能評価

zoom

EVAL-ADRF5532

ADRF5532(2.3GHz~2.7GHz、レシーバー・フロント・エンド)の性能評価

ADRF5532(2.3GHz~2.7GHz、レシーバー・フロント・エンド)の性能評価

機能と利点

  • ADRF5532用のフル機能評価用ボード
  • テスト装置への接続が容易
  • キャリブレーション用のスルー・ライン

製品の詳細

ADRF5532は、時分割複信(TDD)アプリケーション用に設計された統合型RFフロント・エンド・マルチチップ・モジュールです。このデバイスは2.3GHz~2.7GHzで動作します。ADRF5532は、低ノイズ・アンプ(LNA)と高出力シリコン単極双投(SPDT)スイッチで構成されています。

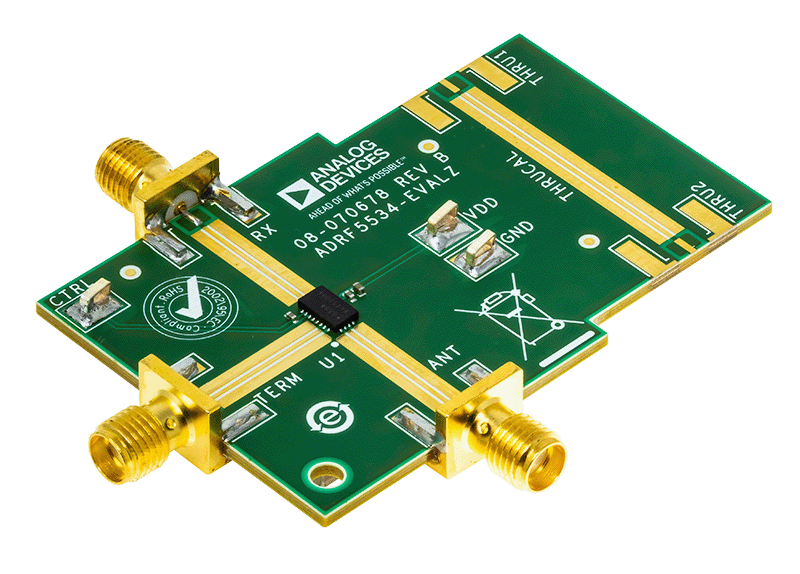

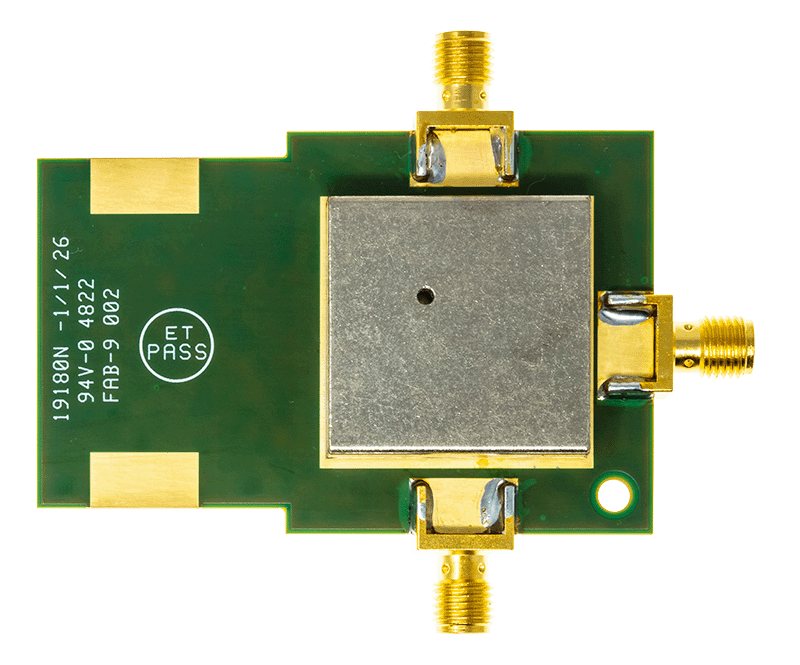

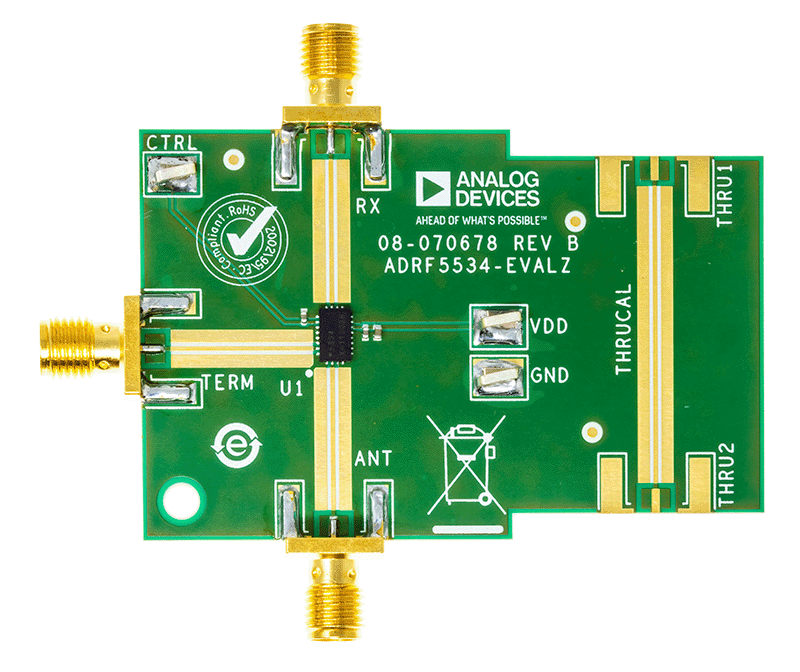

このユーザ・ガイドでは、ADRF5532の機能と性能を簡単に評価できるように設計されたADRF5532-EVALZについて説明します。ADRF5532-EVALZボードの写真を図1に示します。

ADRF5532 ICはADRF5534ベア評価用ボードに搭載されていることに注意してください。ただし、アセンブリ全体はADRF5532-EVALZとなります。

このデバイスの詳細については、ADRF5532のデータシートを参照してください。ADRF5532-EVALZを使用する際に参照してください。
