ADRF5292

新規設計に推奨

High Isolation, Silicon SP4T, Nonreflective Switch, 0.1GHz to 13GHz

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Frequency range: 100MHz to 13GHz
  • Nonreflective, 50Ω design
  • Low insertion loss
    • 1.3dB to 7GHz typical
    • 1.6dB to 13GHz typical
  • High isolation
    • 46dB to 7GHz typical
    • 40dB to 13GHz typical
  • High power handling (average)
    • 34dBm through path
    • 24dBm terminated path
    • 32dBm hot switching (RFC)
  • High input linearity
    • P0.1dB: 34.5dBm typical
    • IP3: 61dBm typical
  • Fast RF settling time 0.1dB: 230ns
  • Single positive supply: 3.3V to 5V
  • CMOS-/LVTTL-compatible
  • 20-lead, 3mm × 3mm, LFCSP

The ADRF5292 is a high isolation, nonreflective, 0.1GHz to 13GHz, silicon SP4T switch in the silicon process.

The ADRF5292 operates from 0.1GHz to 13GHz with an insertion loss lower than 1.6dB and an isolation higher than 40dB at 13GHz. The ADRF5292 has a nonreflective design, and the RF ports are internally terminated to 50Ω. The device has an input power handling capability of 34dBm (average) for through path, 24dBm (average) for terminated path, and 32dBm (average) hot switching at the RFC pin.

The ADRF5292 requires a single-supply voltage (VDD) of 3.3V to 5V. The ADRF5292 employs 1.8V complementary metal-oxide semiconductor (CMOS)-compatible and 3.3V low-voltage transistor logic (LVTTL)-compatible controls.

The ADRF5292 comes in a 20-lead, 3mm × 3mm, LFCSP and can operate from −40°C to +125°C.

APPLICATIONS

  • Cellular infrastructure
  • Wireless infrastructure
  • Military radios, radars, and electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)
  • Test instrumentation
ADRF5292
High Isolation, Silicon SP4T, Nonreflective Switch, 0.1GHz to 13GHz

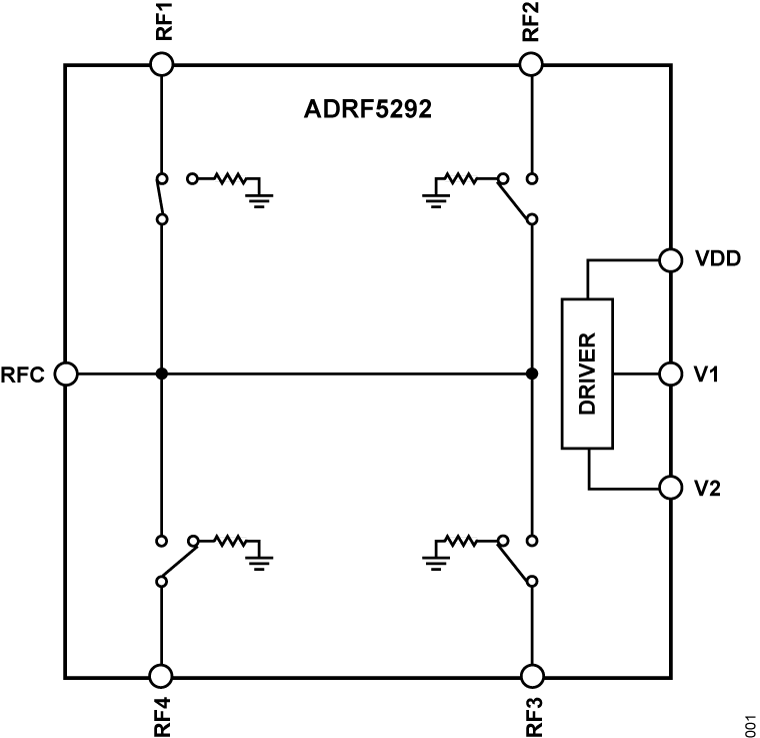

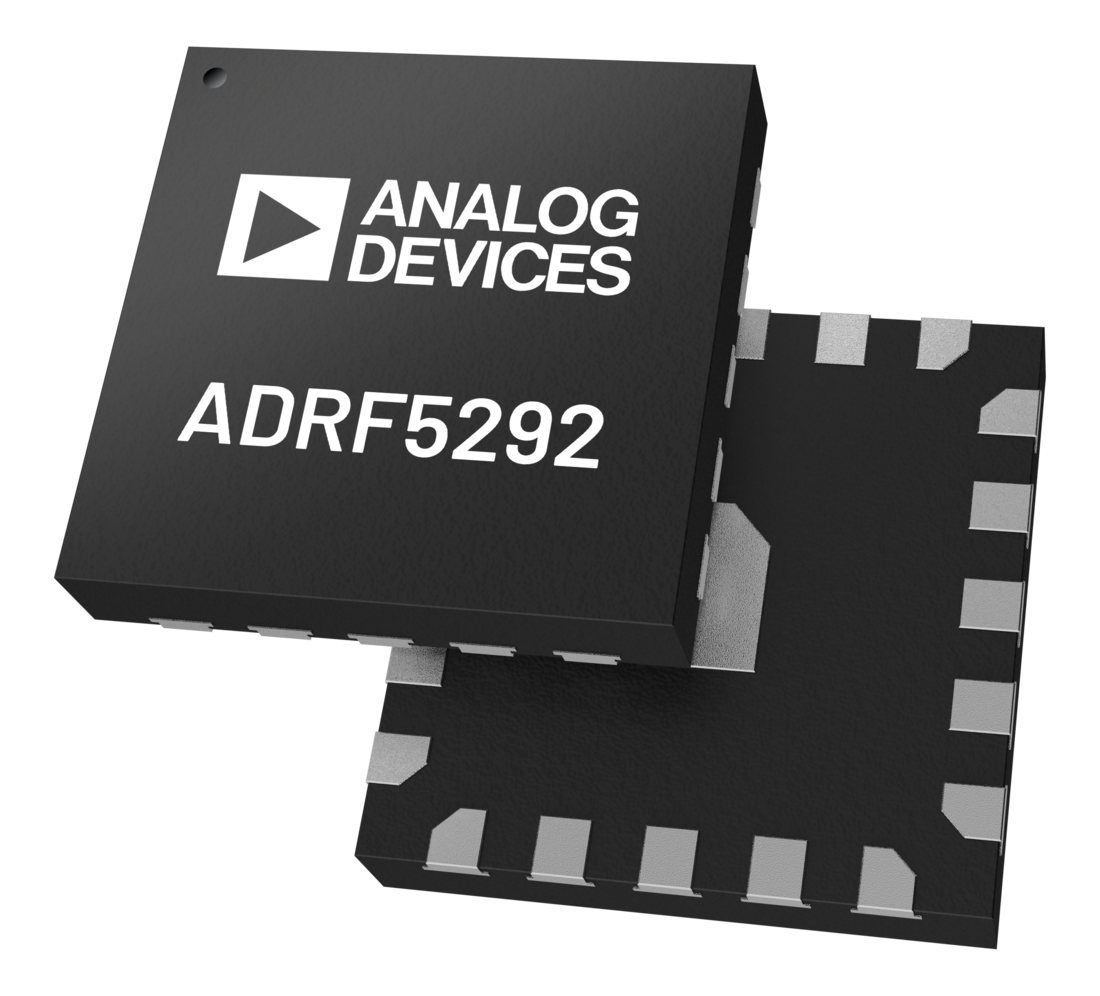

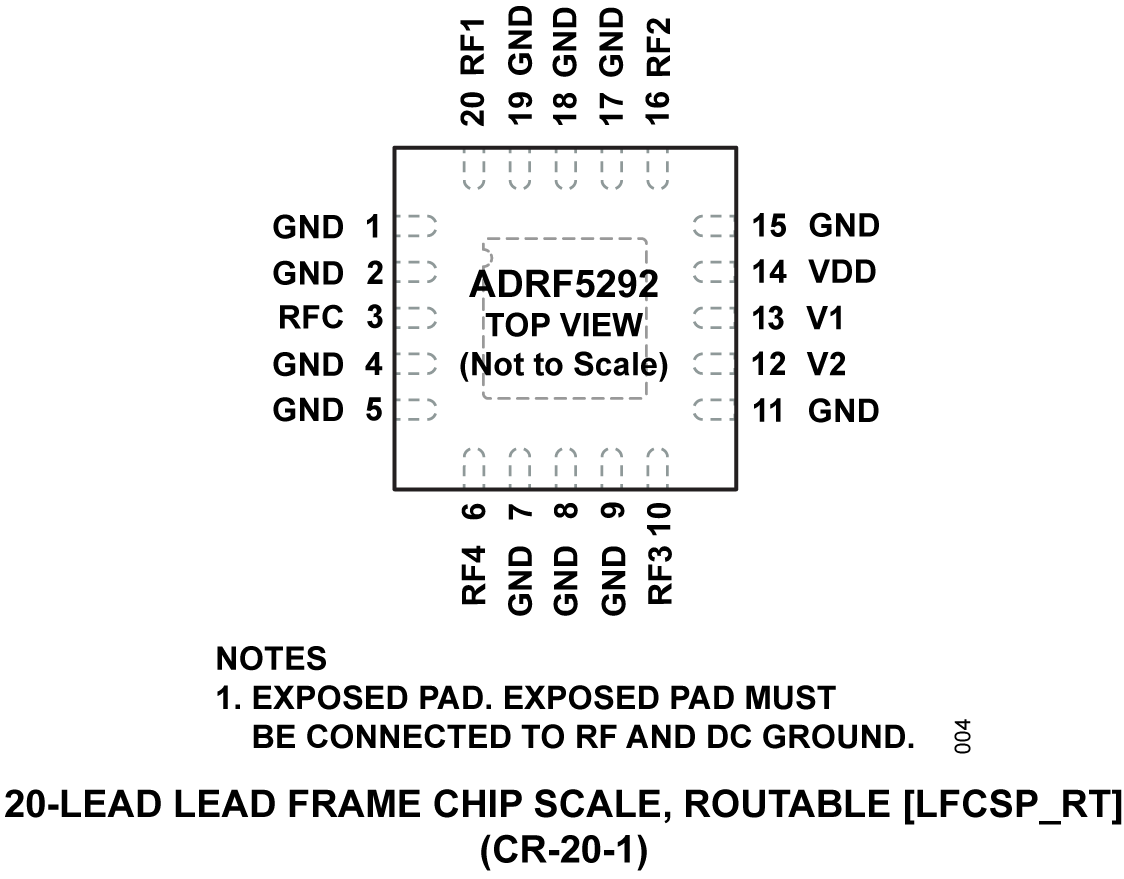

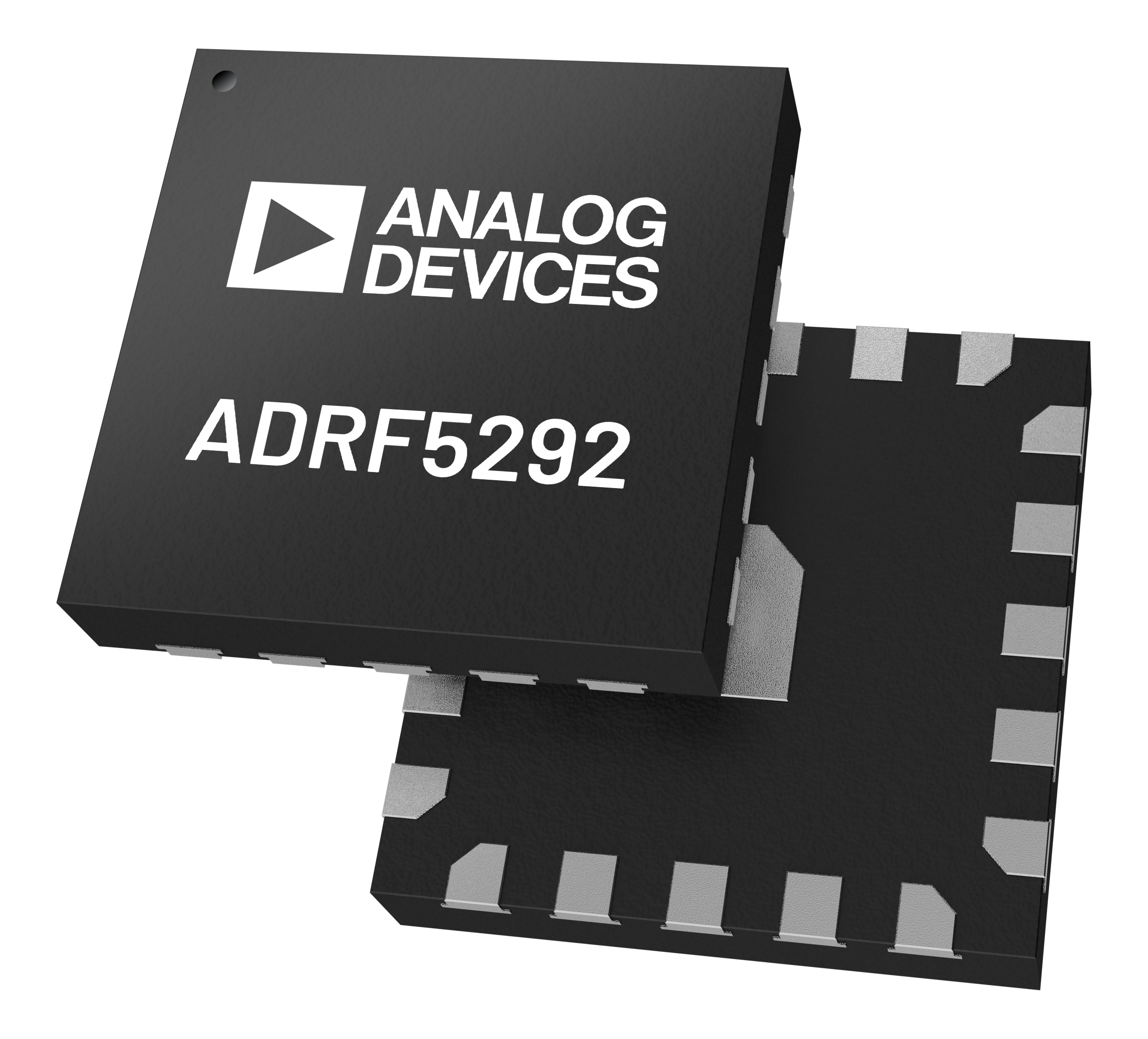

ADRF5292 Functional Block Diagram ADRF5292 Pin Configuration ADRF5292 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5292

Evaluation of the ADRF5292 High Isolation, Silicon SP4T, Nonreflective Switch, 0.1GHz to 13GHz

今すぐ購入 詳細を表示

機能と利点

  • Full-featured evaluation board for the ADRF5292
  • Easy connection to the test equipment
  • Thru line for calibration

製品詳細

The ADRF5292 is a SP4T switch manufactured in the silicon process.

This user guide describes the ADRF5292-EVALZ evaluation board, designed to evaluate the features and performance of the ADRF5292. Figure 1 in the User Guide shows a photograph of the evaluation board.

Full specifications on the ADRF5292 are available in the ADRF5292 data sheet from Analog Devices, Inc. Consult the data sheet with this user guide when using the ADRF5292-EVALZ evaluation board.
EVAL-ADRF5292
Evaluation of the ADRF5292 High Isolation, Silicon SP4T, Nonreflective Switch, 0.1GHz to 13GHz

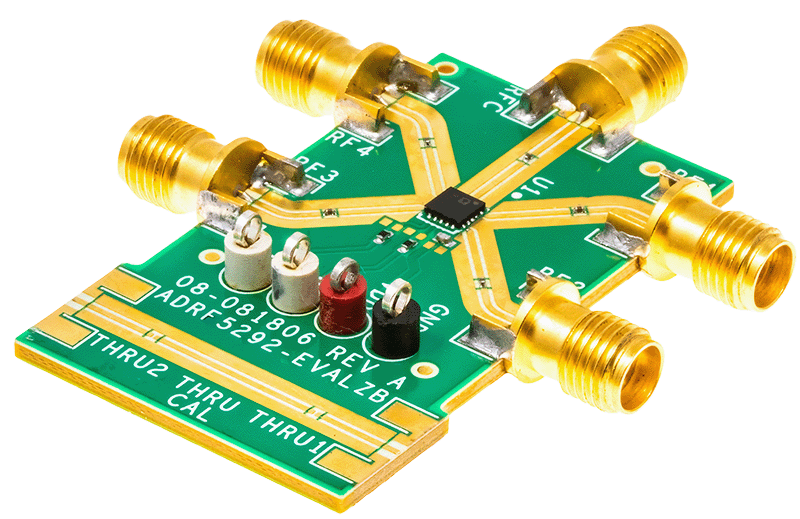

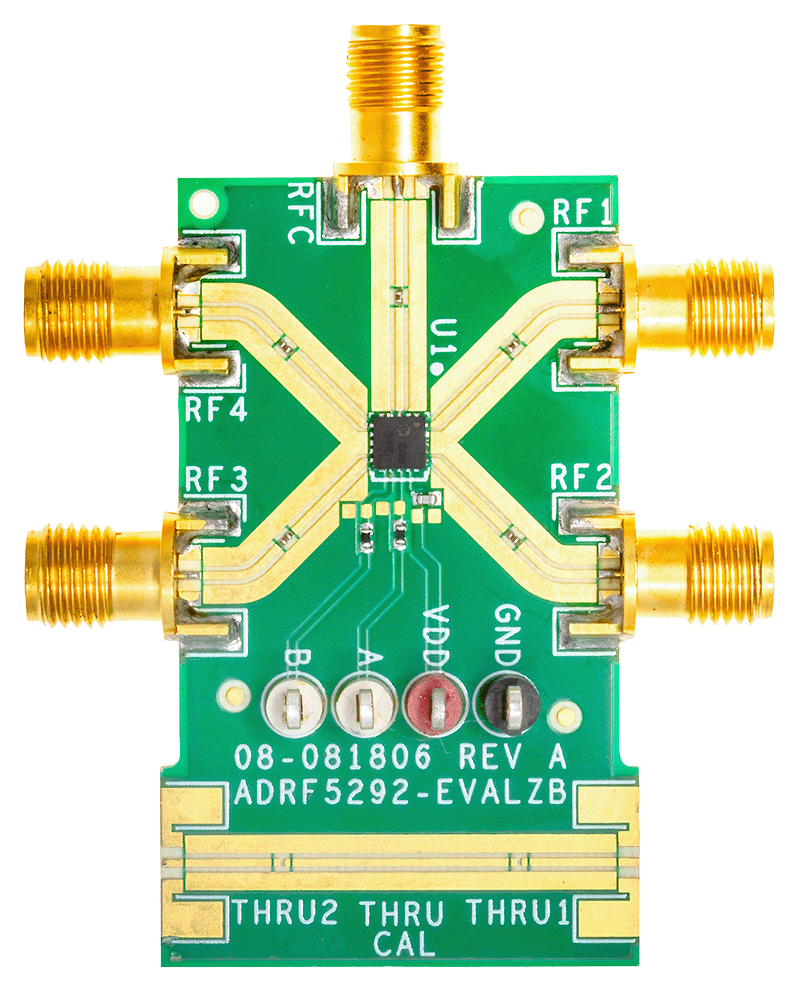

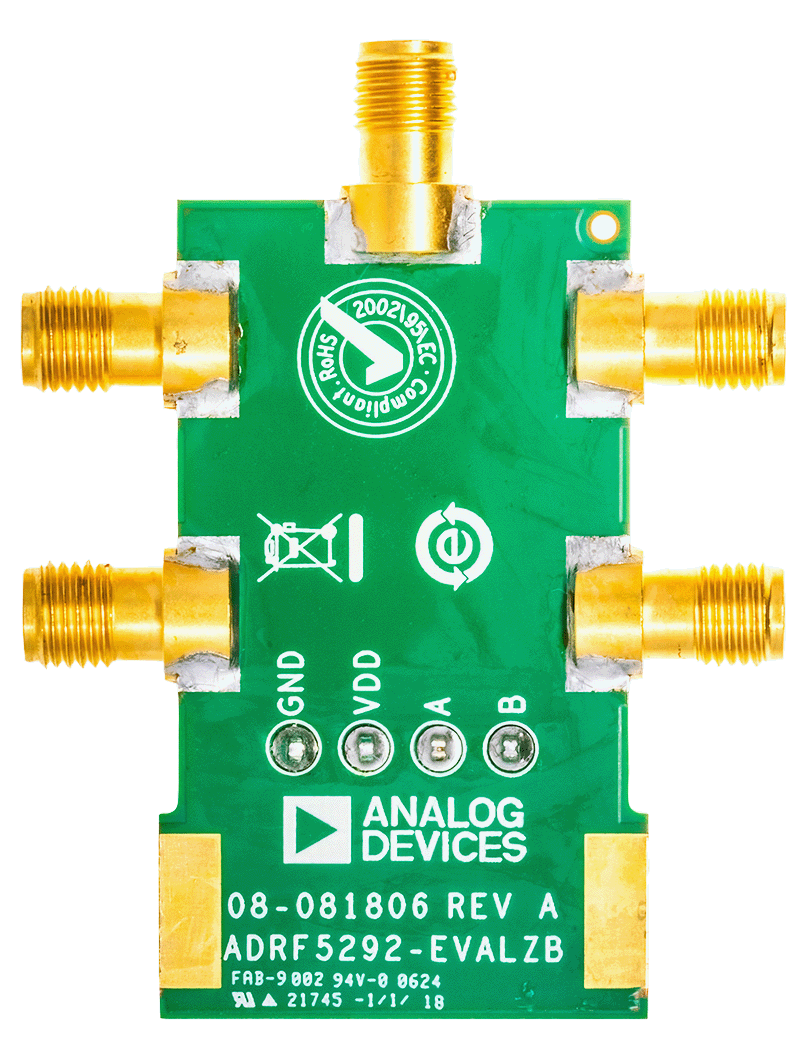

EVAL-ADRF5292 Board Photo Angle View EVAL-ADRF5292 Board Photo Top View EVAL-ADRF5292 Board Photo Bottom View
