ADRF5203

新規設計に推奨

DC~12GHz、差動、無反射型シリコンSPDTスイッチ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 周波数範囲:DC~12GHz
  • DC電圧範囲:±8V
  • DC(RON):<2.5 Ω
  • 完全差動100Ω設計
  • 低挿入損失
    • 0.65dB(代表値、6GHzまで)
    • 0.9dB(代表値、10GHzまで)
    • 1.1dB(代表値、12GHzまで)
  • 高アイソレーション(終端モード)
    • 48dB以上(代表値、6GHzまで)
    • 41dB以上(代表値、10GHzまで)
    • 37dB以上(代表値、12GHzまで)
  • 高入力直線性
    • P0.1dB:33dBm(代表値)
    • IP3:51dBm(代表値)
  • 大電力処理
    • スルー・パス:31dBm
    • 終端パス:24dBm
  • オン時間:1.9μs
  • 0.1dBセトリング・タイム:3.2μs
  • オール・オフ状態コントロール
  • 終端制御:100Ω差動または高インピーダンス(反射型)
  • 22端子、3mm × 3mm、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージ

ADRF5203は、シリコン差動SPDTスイッチです。DC~12GHzで動作し、挿入損失は1.1dB以下、アイソレーションは37dBを上回ります。このデバイスのDC入力電圧範囲は±8V、RF入力電力処理能力はスルー・パスで差動31dBm、終端パスで差動24dBmです。

ADRF5203は、±12Vの両電源電圧で動作します。ADRF5203の制御は、相補型金属酸化膜半導体(CMOS)および低電圧トランジスタ・ロジック(LVTTL)に対応しています。ADRF5203は、オール・オフ状態を可能にするイネーブル制御を備えています。高インピーダンス制御では、選択されていないRFチャンネルの終端値(100Ωまたは高インピーダンス)を選択できます。

ADRF5203は、22端子、3mm × 3mmのRoHS準拠ランド・グリッド・アレイ(LGA)パッケージで提供され、-40°C~+105°Cで動作可能です。

アプリケーション

  • 試験用計測器
  • データ・コンバータのインターフェース
  • 高データレート・インターフェース
  • ADRF5203
    DC~12GHz、差動、無反射型シリコンSPDTスイッチ

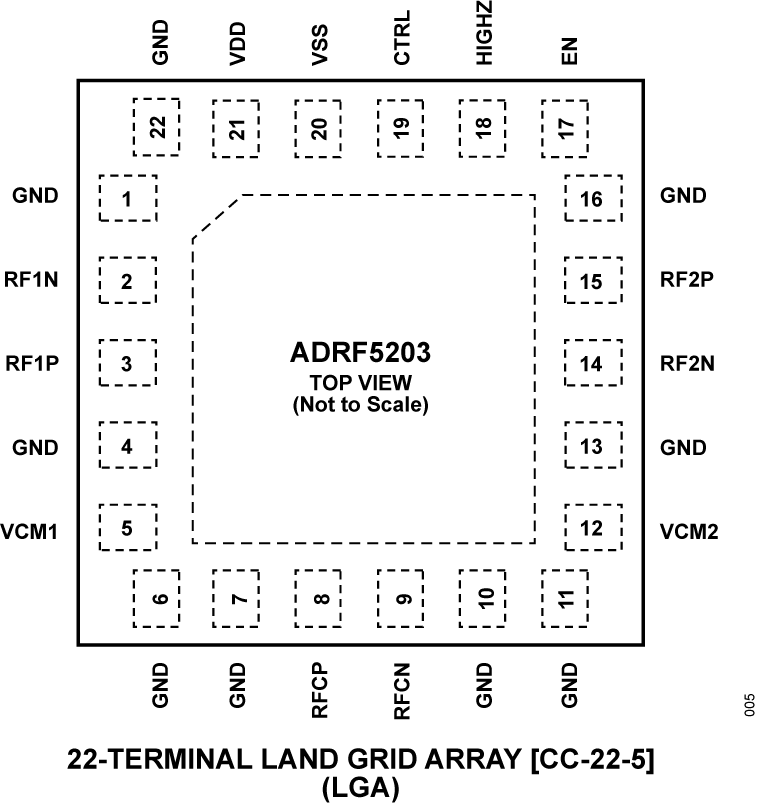

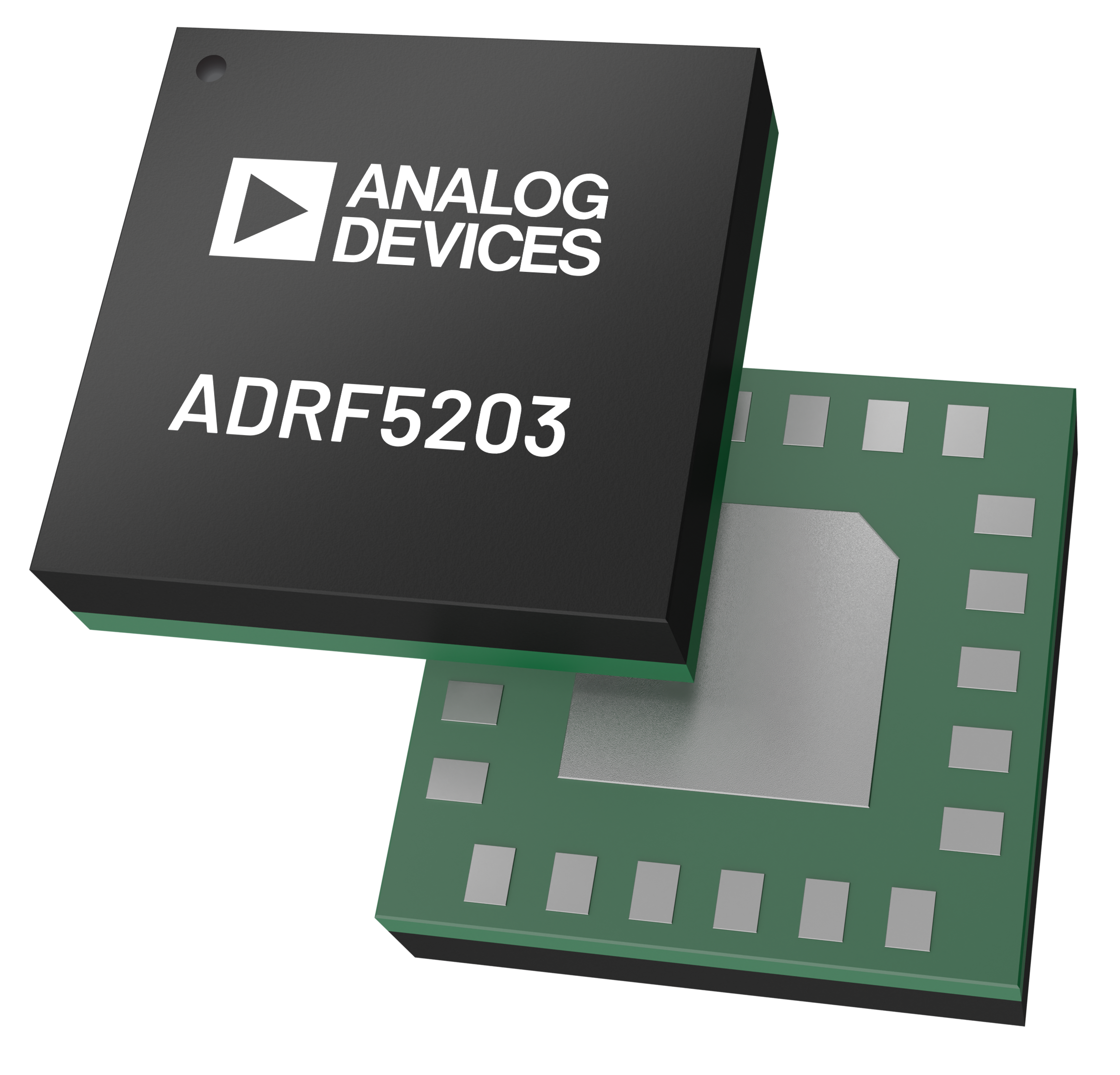

    ADRF5203 Functional Block Diagram ADRF5203 Pin Configuration ADRF5203 - Chip Image
    myAnalogに追加

    myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


    ドキュメント

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト

    ツールおよびシミュレーション

    Sパラメータ 1


    評価用キット

    eval board
    EVAL-ADRF5203

    ADRF5203(DC~12GHz、差動、無反射型シリコンSPDTスイッチ)の性能評価

    機能と利点

    • ADRF5203用のフル機能評価用ボード
    • テスト装置への接続が容易
    • キャリブレーション用のスルー・ライン

    製品詳細

    ADRF5203は、シリコン・プロセスで製造された、DC入力範囲±8Vの差動SPDTスイッチです。

    このユーザ・ガイドでは、ADRF5203の機能と性能を評価できるように設計されたADRF5203-EVALZ評価用ボードについて説明します。この評価用ボードの写真を図1に示します。

    ADRF5203の詳細な仕様は、アナログ・デバイセズから入手できるADRF5203のデータシートに記載されています。ADRF5203-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADRF5203のデータシートを参照してください。

    EVAL-ADRF5203
    ADRF5203(DC~12GHz、差動、無反射型シリコンSPDTスイッチ)の性能評価

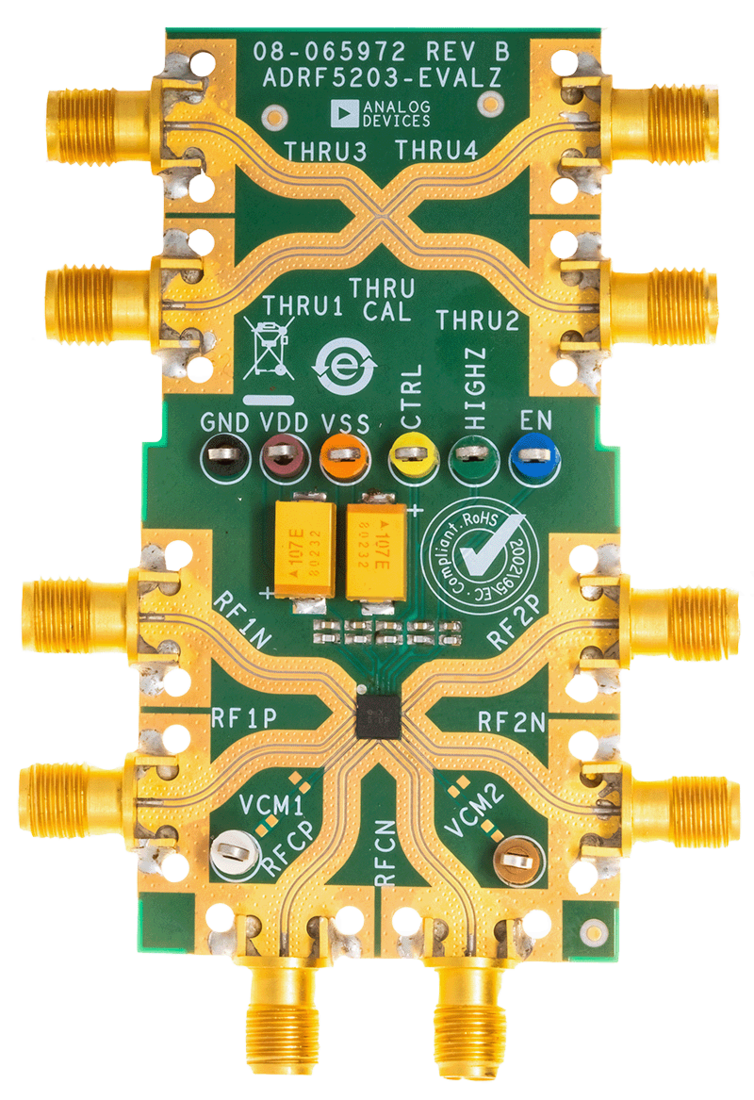

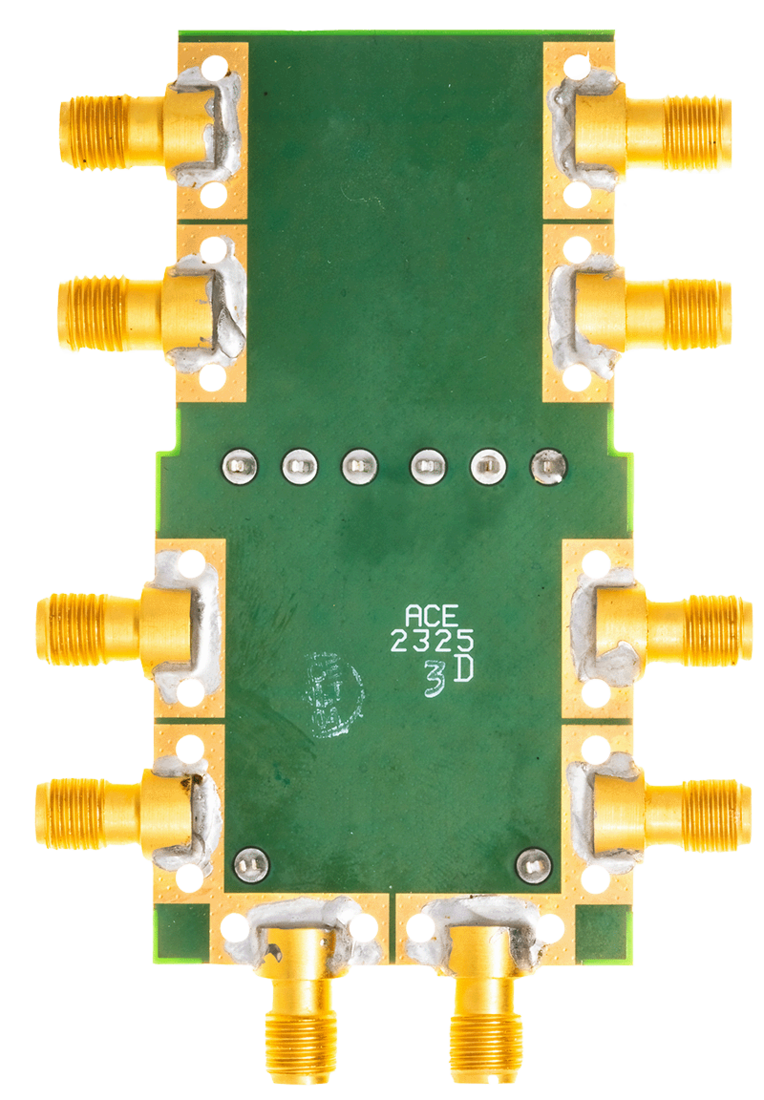

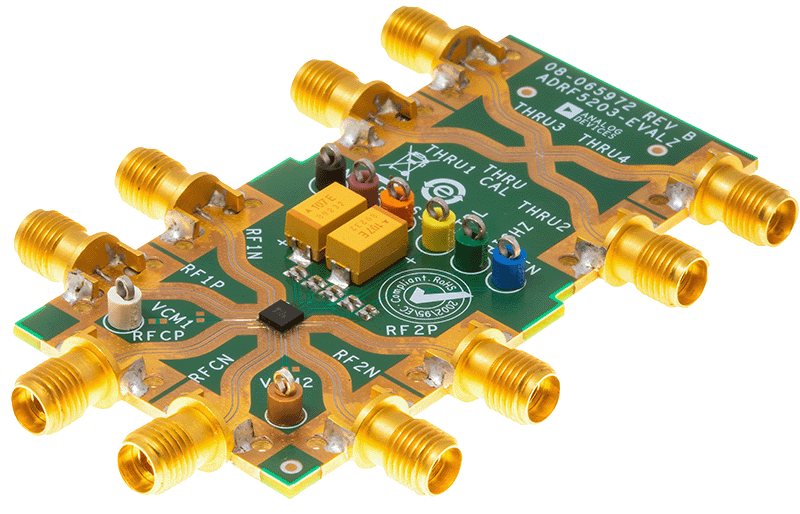

    EVAL-ADRF5203 Board Photo Angle View EVAL-ADRF5203 Board Photo Bottom View EVAL-ADRF5203 Board Photo Top View
