製品概要

機能と利点

  • 超広帯域周波数範囲:100MHz~44GHz
  • 反射設計
  • 低挿入損失:
    • 18GHzで1.5dB
    • 40GHzで2.5dB
    • 44GHzで3.0dB
  • 高アイソレーション:
    • 18GHzで46dB
    • 40GHzで33dB
    • 44GHzで31dB
  • 高入力直線性:
    • P0.1dB:27.5dBm(代表値)
    • IP3:50dBm(代表値)
  • 大RF入力電力処理
    • スルー・パス:27dBm
    • ホット・スイッチング:27dBm
  • 低周波数スプリアスなし
  • 0.1dB RFセトリング・タイム:50ns

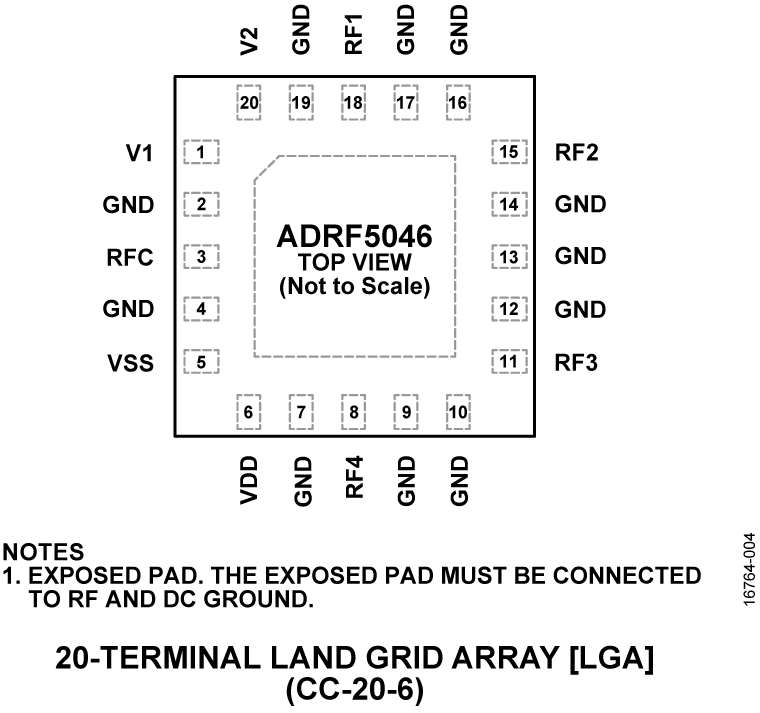

  • 20端子、3mm × 3mm、RoHS準拠、LGAパッケージ

製品概要

ADRF5046は、シリコン・プロセスを使って製造した反射単極四投(SP4T)スイッチです。

ADRF5046は、3.0dBより低い挿入損失および31dBより高いアイソレーションで、100MHz~44GHzで動作します。このデバイスは、スルー・パスとホット・スイッチングの両方に対応する、27dBmの無線周波数(RF)入力電力処理機能を備えています。

ADRF5046では、+3.3Vの正側(供給)電源で3μA、−3.3Vの負電源で−110μAの低電流が流れます。

このデバイスは、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ - トランジスタ・ロジック(LVTTL)の互換制御を行います。

ADRF5046は、20端子、3mm × 3mm、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージといった特徴を備え、−40°C~+105°Cで動作可能です。

アプリケーション

  • 工業用スキャナ
  • 試験および計測器
  • セルラ・インフラストラクチャ – mmWave 5G
  • 防衛用無線、レーダー、電子対抗手段(ECM)
  • マイクロ波無線および超小型地上局(VSAT)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

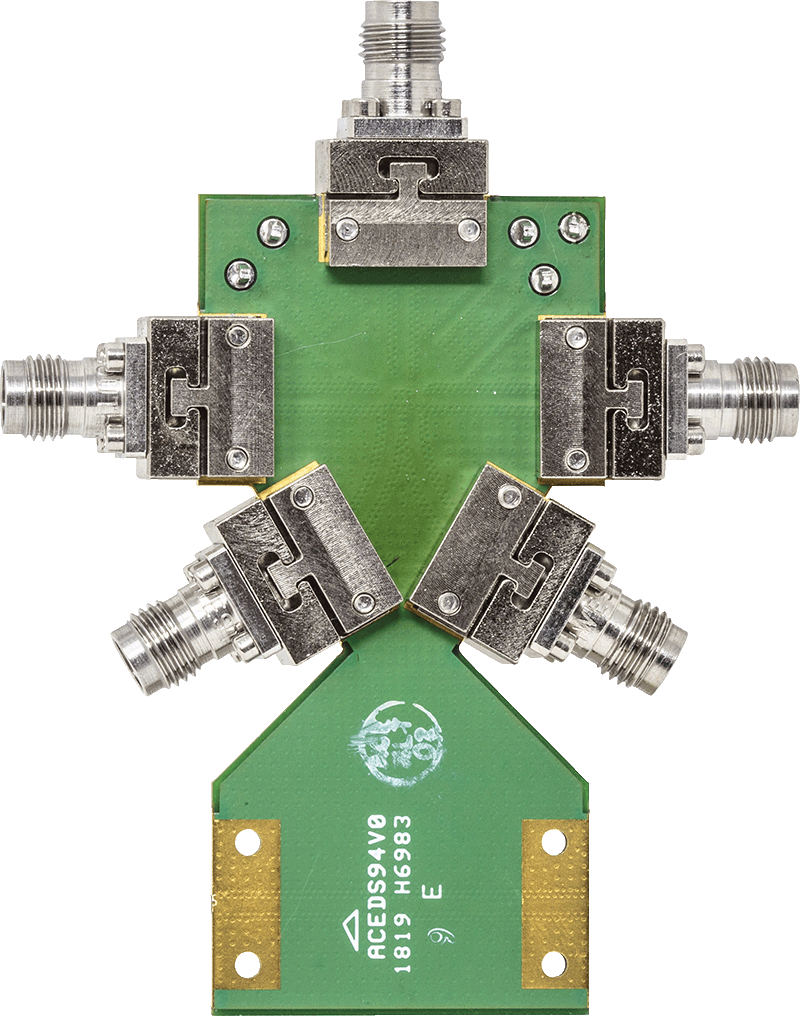

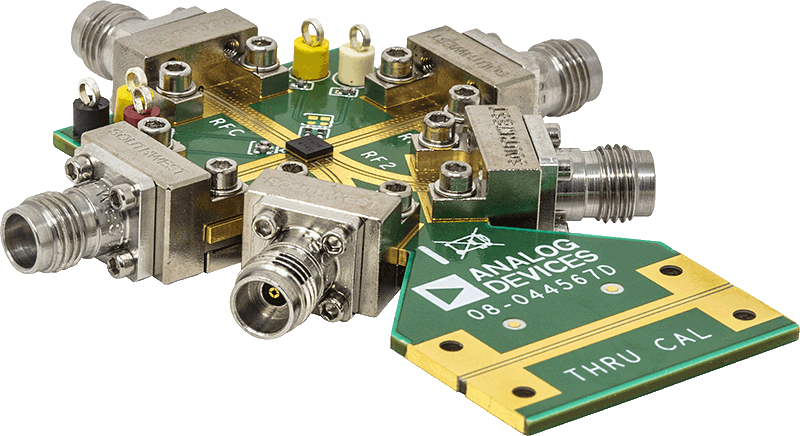

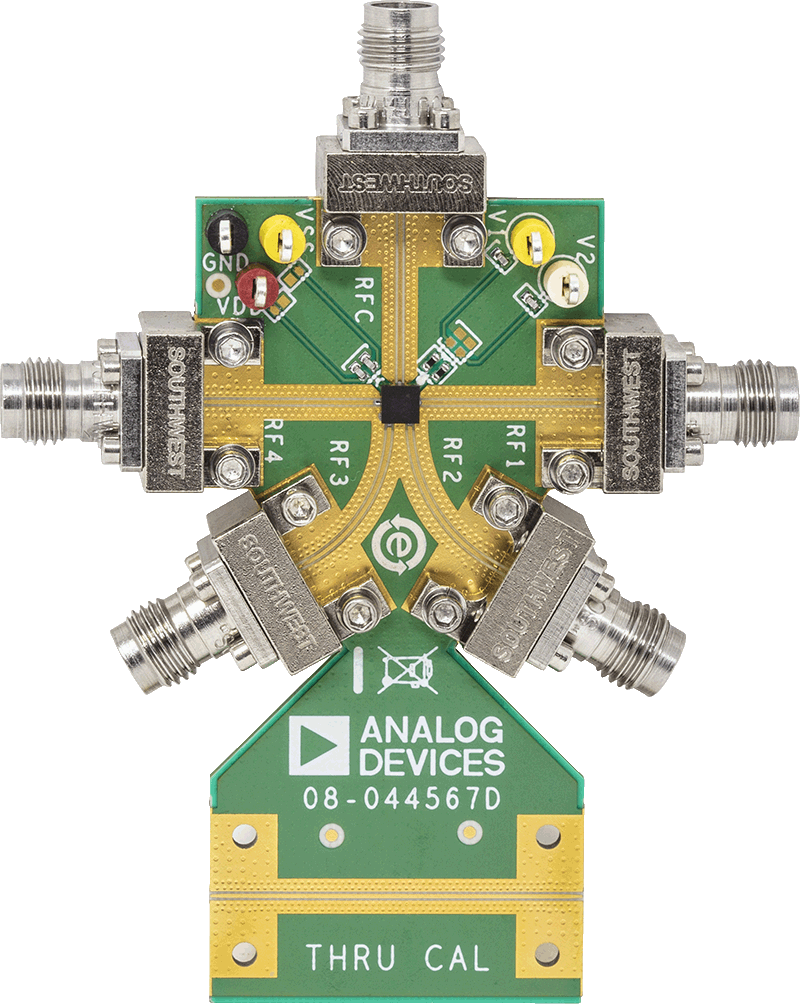

評価キット (1)

ツールおよびシミュレーション

S-Parameters

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
ADRF5046BCCZN 材料宣誓書(MD) 信頼性データ 20-Lead LGA
ADRF5046BCCZN-R7 材料宣誓書(MD) 信頼性データ 20-Lead LGA
