ADPL86610

4.5V~60V、250mA、OV、UV、および逆方向保護付き電流リミッタ

堅牢で省スペースな設計を可能にする高集積システム保護ソリューション

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 堅牢な保護機能がシステムのダウンタイムを短縮
    • 広い入力電源範囲:+4.5V~+60V
    • ホット・プラグイン耐性があり、35Vの入力電源までトランジェント電圧サプレッサ(TVS)不要
    • 負入力耐性:-65Vまで
    • 低RON 1.42Ω(代表値)
    • 逆電流ブロック保護
    • 熱過負荷保護
    • 広い温度範囲:-40ºC~+125ºC
    • ADPL86610:OV、UV、および逆電圧保護が可能
    • ADPL86611:OVおよびUV保護が可能
    • ADPL86612:逆電圧保護が可能
  • 柔軟な設計オプションにより再利用が可能で、適格性再確認の必要性が減少
    • OVLOおよびUVLOの閾値を調整可能
    • 設定可能な順方向電流制限:全温度範囲にわたり、10mA~20mAは±6%の精度、20mA~250mAは±5%の精度
    • 設定可能な過電流フォールト応答:オートリトライ・モード、連続モード、ラッチオフ・モード
    • スムーズな電流遷移
  • 基板スペースを節約し、外部の部品数を削減
    • 10ピン、3mm x 3mm、薄型デュアルフラット・リードなし(TDFN)EPパッケージ
    • 集積FET

ADPL86610/ADPL86611/ADPL86612は調整可能な過電圧/過電流保護デバイスのシリーズです。+60V~-65Vの範囲にわたり、正および負の入力電圧フォールトからシステムを保護するのに適しており、1.42Ω(代表値)という低RON FETを備えています。

調整可能な入力過電圧保護範囲は5.5V~60V、調整可能な入力低電圧保護範囲は4.5V~59Vです。入力過電圧ロックアウト(OVLO)および低電圧ロックアウト(UVLO)の閾値は、外部抵抗を使って設定されます。更に、これらのデバイスでは、内部の入力低電圧閾値が4.2V(代表値)に設定されています。

これらのデバイスは250mAまでの設定可能な電流制限保護を備えており、出力で大型コンデンサを充電しながら、起動時に突入電流を制御します。電流制限の閾値を設定するには、SETIピンからGNDに抵抗を接続します。デバイスの電流が設定された閾値に達すると、デバイスは電界効果トランジスタ(FET)の抵抗を調整して、電流がさらに増加するのを防ぎます。これらのデバイスは、電流制限条件下で3つの異なる方法(オートリトライ・モード、連続モード、ラッチオフ・モード)で動作するように設定できます。SETIピンで検出される電圧はこのデバイスを流れる瞬間的な電流に比例し、A/Dコンバータ(ADC)によって読み取られます。

ADPL86610とADPL86612は逆方向(OUTからIN)の電流をブロックしますが、ADPL86611は逆方向の電流を許可します。これらのデバイスは、過度な電力消費を防ぐサーマル・シャットダウン保護を備えています。

これらのデバイスは小型の10ピン(3mm x 3mm)TDFN-EPパッケージで提供され、-40°C~+125°Cの広い温度範囲で動作します。

アプリケーション

  • センサー・システム
  • 状態監視
  • 工場センサー
  • プロセス計測
  • 計量およびバッチ・システム
  • プログラマブル・ロジック・コントローラ(PLC)、ネットワーク制御モジュール、バッテリ駆動モジュールなどの産業用アプリケーション

ADPL86610
4.5V~60V、250mA、OV、UV、および逆方向保護付き電流リミッタ
ADPL86610-11 Typical Application Circuit ADPL86610-11 Pin Configuration ADPL86610 Chip Illustration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
MAX17612A 製造中 4.5V~60V、250mA電流リミッタ、OV、UV、および逆方向保護内蔵
MAX17612B 製造中 4.5V~60V、250mA電流リミッタ、OV、UV、および逆方向保護内蔵
MAX17612C 製造中 4.5V~60V、250mA電流リミッタ、OV、UV、および逆方向保護内蔵
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

eval board
ADPL86610EVKIT

性能評価:ADPL86610(4.5V~60V、250mA、OV、UV、および逆方向保護付き電流リミッタ)

機能と利点

  • 動作電圧範囲:4.5V~60V
  • 入力端子に過渡電圧抑制(TVS)ダイオード、出力端子にショットキー・ダイオードを搭載
  • 低電圧ロックアウト(UVLO)、過電圧ロックアウト(OVLO)、3つの電流制限タイプ、および電流制限閾値を評価
  • 低電圧ロックアウト(UVLO)を4.5Vに設定
  • 過電圧ロックアウト(OVLO)を36Vに設定
  • ジャンパ設定可能な電流制限(デフォルトでは250mAに設定)
  • 電流制限モードをデフォルトでオートリトライに設定
  • 実証済みプリント回路基板(PCB)レイアウト
  • 完全実装済みおよび試験済み

製品詳細

ADPL86610評価用キット(EVキット)は完全実装済みおよび試験済みの回路基板です。10ピン薄型デュアルフラット・リードなし露出パッド(TDFN-EP)パッケージを採用したADPL86610(4.5V~60V、250mA、過電圧(OV)、低電圧(UV)、および逆方向保護付き電流リミッタ)の性能を評価します。このEVキットは、調整可能な過電圧および低電圧、各種の電流制限タイプおよび電流制限閾値を評価するように設定できます。

ADPL86610EVKIT
性能評価:ADPL86610(4.5V~60V、250mA、OV、UV、および逆方向保護付き電流リミッタ)

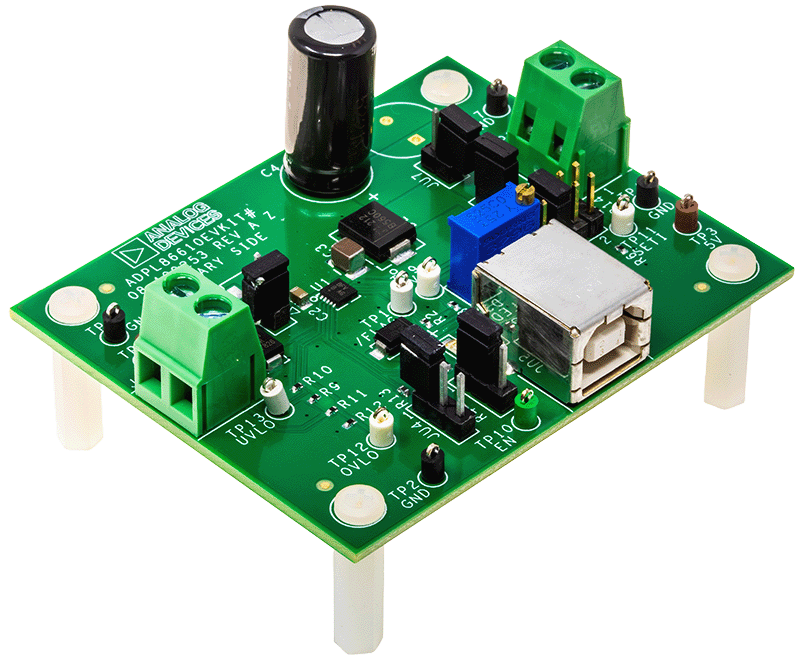

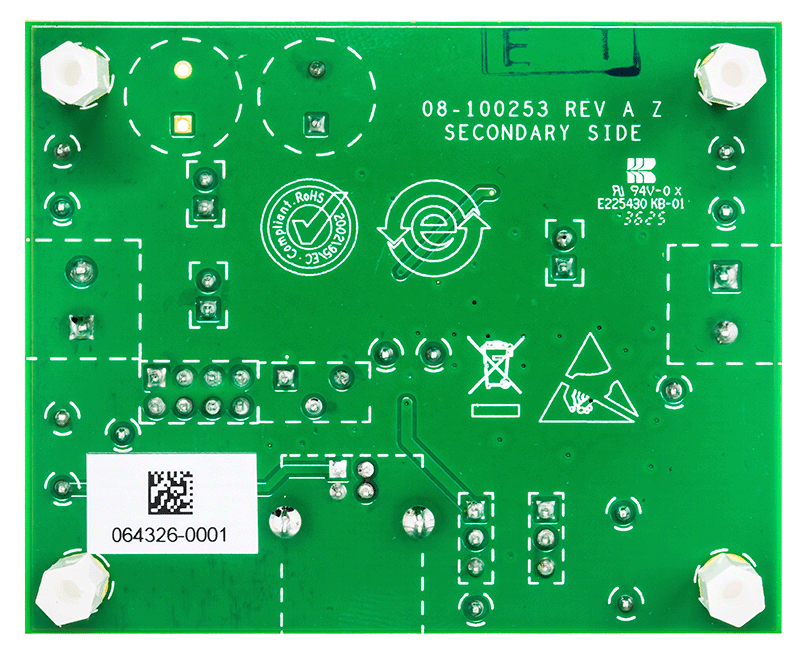

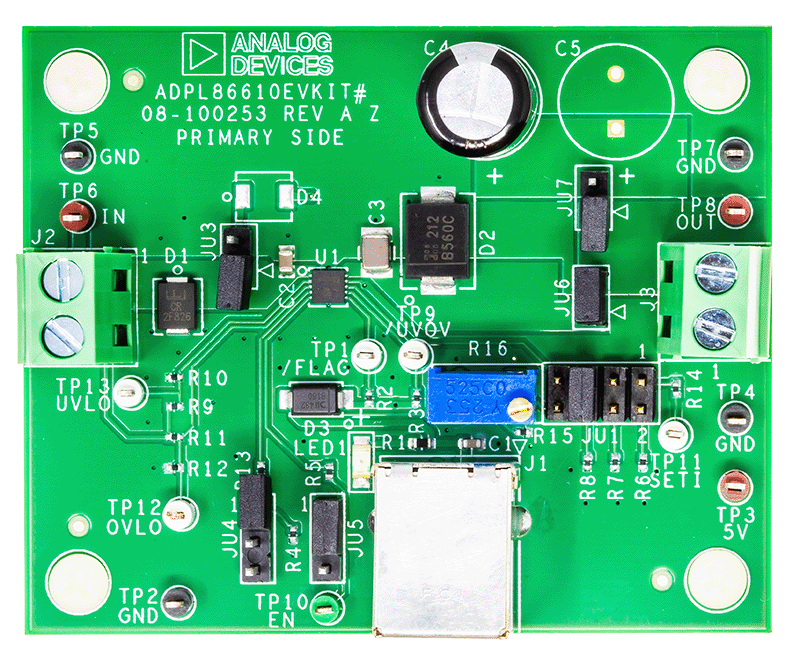

ADPL86610EVKIT Board Photo Angle View ADPL86610EVKIT Board Photo Top View ADPL86610EVKIT Board Photo Bottom View
