ADPL31610

新規設計に推奨

1.2MHz/2.2MHz Inverting DC/DC Converters in ThinSOT

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • Fixed Frequency 1.2MHz/2.2MHz Operation
  • Very Low Noise: 1mVP-P Output Ripple
  • –5V at 350mA from 5V Input
  • –12V at 150mA from 5V Input
  • Uses Small Surface Mount Components
  • Wide Input Range: 2.6V to 16V
  • Low Shutdown Current: 2μA (max)
  • Low VCESAT Switch: 400mV at 1A
  • Low Profile (1mm) ThinSOTTM Package

The ADPL31610A/ADPL31610B are the industry’s highest power inverting SOT-23 current mode DC/DC converters. Both parts include a 1A integrated switch allowing high current outputs to be generated in a small footprint. The ADPL31610A switches at 1.2MHz, while the ADPL31610B switches at 2.2MHz. These high speeds enable the use of tiny, low-cost capacitors and inductors. The ADPL31610A is capable of generating –5V at 350mA or –12V at 150mA from a 5V supply, while the ADPL31610B can generate –5V at 300mA using significantly smaller inductors.

The ADPL31610A/ADPL31610B operate in a dual inductor inverting topology that filters both the input side and output side current. Very low output voltage ripple approaching 1mVP-P can be achieved when ceramic output capacitors are used. Fixed frequency switching ensures a clean output free from low frequency noise typically present with charge pump solutions. The low impedance output remains within 1% of nominal during large load steps. The 34V switch allows VIN to VOUT differential of up to 32V.

The ADPL31610A/ADPL31610B are available in the 5- lead ThinSOT package.

APPLICATIONS

  • Disk Drive MR Head Bias
  • Digital Camera CCD Bias
  • LCD Bias
  • GaAs FET Bias
  • Local Low Noise/Low Impedance Negative Supply

ADPL31610
1.2MHz/2.2MHz Inverting DC/DC Converters in ThinSOT
ADPL31610A Typical Application ADPL31610A-B Efficiency ADPL31610A-B  Pin Configuration ADPL31610 Chip Illustration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット

eval board
EVAL-ADPL31610-AZ

性能評価:-12V出力電圧アプリケーションにおけるADPL31610AおよびADPL31610B

機能と利点

  • ADPL31610A:VOUT = -12V、IOUT = 150mA(VIN = 5V時)
  • ADPL31610B:VOUT = -12V、IOUT = 120mA(VIN = 5V時)
  • 抵抗で設定可能な出力電圧
  • 電流制限付きの固定オフタイム制御方式を採用
  • 内部補償機能とソフトスタート機能
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品詳細

EVAL-ADPL31610-AZ評価用ボードは、ThinSOTの反転DC/DCコンバータであるADPL31610AおよびADPL31610Bの性能を評価するための実証済みの設計を提供します。

ADPL31610A/Bには1Aのスイッチが内蔵されており、小さなフットプリントで高い電流出力を生成できます。ADPL31610Aは1.2MHz、ADPL31610Bは2.2MHzでスイッチングします。これらの高いスイッチング周波数により、小型で低コストのコンデンサとインダクタの使用が可能になります。

EVAL-ADPL31610-AZ評価用ボードには、ADPL31610AとADPL31610Bを用いた2つのアプリケーション回路が搭載されています。出力電圧はどちらも-12Vに設定されており、5Vの公称入力電圧で動作します。ADPL31610Aのアプリケーション回路はVIN = 5Vで最大150mA、ADPL31610Bのアプリケーション回路はVIN = 5Vで最大120mAを供給できます。

この評価用ボードを使用または変更する際は、このユーザ・ガイドと併せてADPL31610のデータシートを必ず参照してください。

EVAL-ADPL31610-AZ
性能評価:-12V出力電圧アプリケーションにおけるADPL31610AおよびADPL31610B

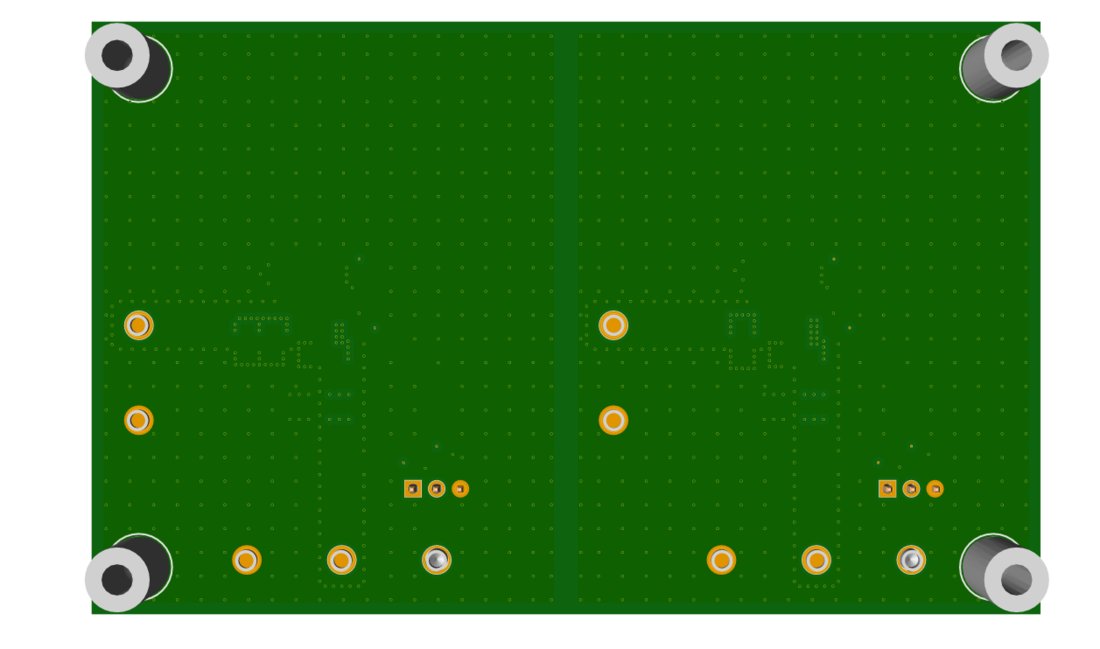

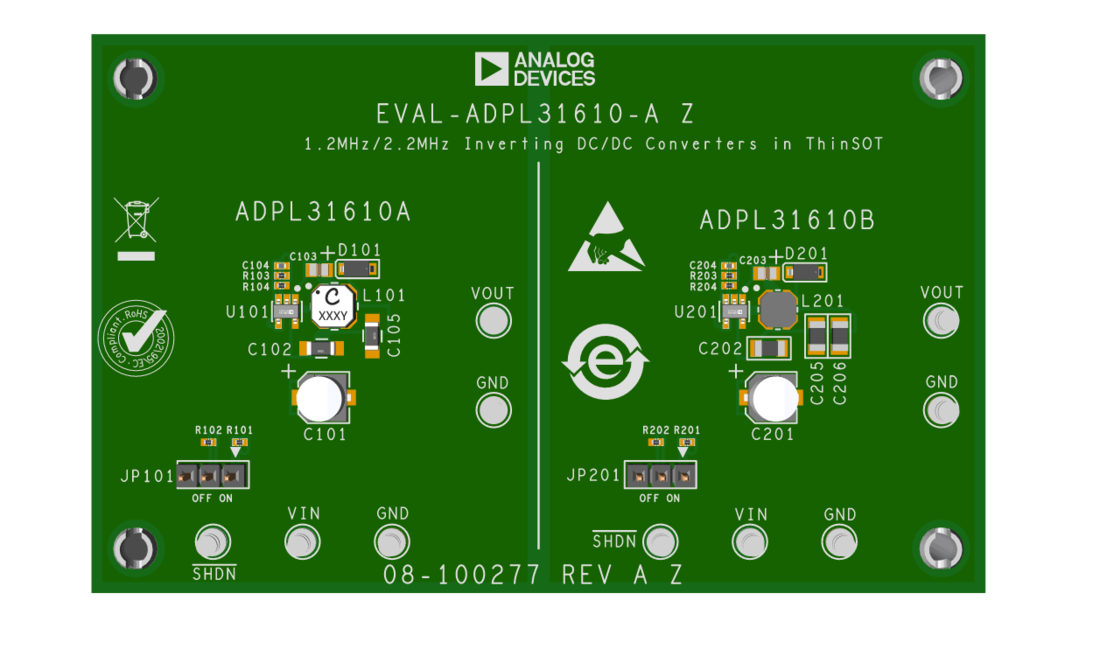

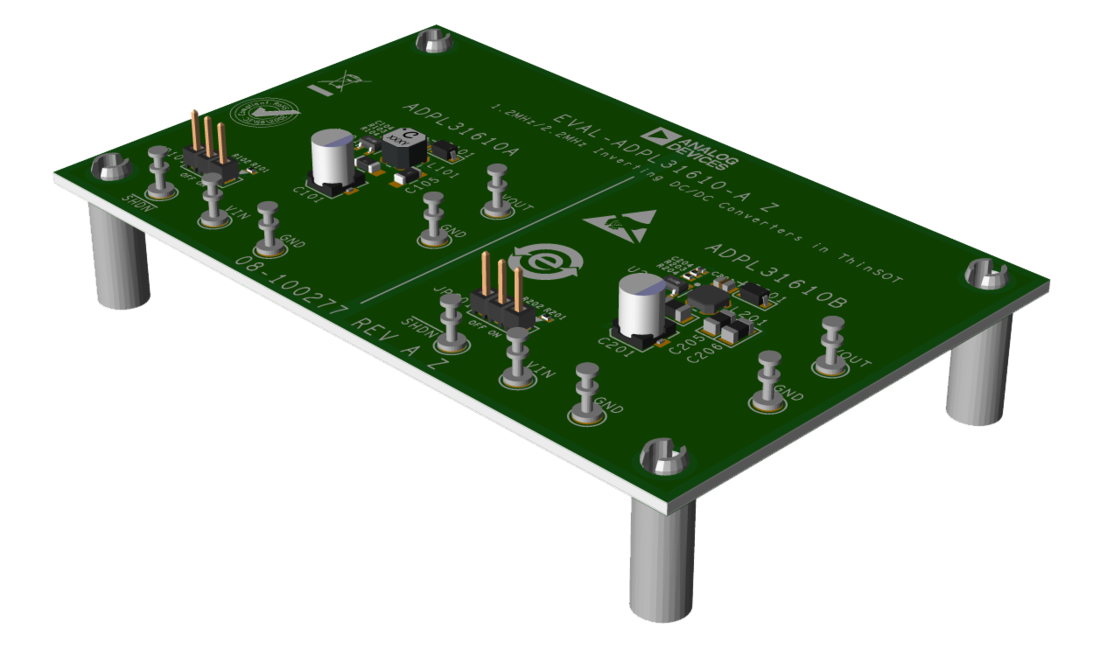

EVAL-ADPL31610-AZ Evaluation Board Angle View EVAL-ADPL31610-AZ Evaluation Board Top View EVAL-ADPL31610-AZ Evaluation Board Bottom View
