1.1A Step-Up DC/DC Converter with Integrated Soft-Start

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1.3MHz Switching Frequency
  • Low VCESAT Switch: 330mV at 1.1A
  • High Output Voltage: Up to 40V
  • Wide Input Range: 2.7V to 16V
  • Dedicated Soft-Start Pin
  • Uses Small Surface Mount Components
  • Low Shutdown Current: <1μA
  • Low Profile (1mm) ThinSOT™ Package
  • Low Profile (0.75mm) 8-Lead (3mm × 2mm) Dual Flat No Lead (DFN) Package

The ADPL21610 switching regulators combine a 42V, 1.1A switch with a soft-start function. The ADPL21610 switches at 1.3MHz, allowing the use of tiny, low-cost and low-height inductors and capacitors. High inrush current at start-up is eliminated using the programmable soft-start function. A single external capacitor sets the current ramp rate. A constant-frequency current mode pulse-width modulator (PWM) architecture results in low, predictable output noise that is easy to filter.

The high-voltage switch on the ADPL21610 is rated at 42V, making the devices ideal for boost converters up to 40V, as well as SEPIC and flyback designs. The ADPL21610 is available in a low-profile (1mm) 6-lead Small outline transistor (SOT)‑23 package and tiny 3mm × 2mm DFN package.

APPLICATIONS

  • Digital Cameras
  • White LED Power Supplies
  • Cellular Phones
  • Medical Diagnostic Equipment
  • Local 5V or 12V Supplies
  • Thin Film Transistor (TFT)- Liquid Crystal Display (LCD) Bias Supplies
  • x Digital Subscriber Line (xDSL) Power Supplies
ADPL21610
1.1A Step-Up DC/DC Converter with Integrated Soft-Start
ADPL21610 Typical Application ADPL21610 Efficiency ADPL21610 Pin Configuration ADPL21610 Pin Configuration ADPL21610 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADPL21610-AZ

ADPL21610 | 1.2MHz, SOT-23 DC/DC Converter

今すぐ購入 詳細を表示

製品詳細

Evaluation circuit EVAL-ADPL21610-AZ is a 1.2MHz, SOT-23 DC/DC converter featuring the ADPL21610. The Boost Circuit is designed to convert a 5V input to a 12V output at 300mA maximum load. The EVALADPL21610- AZ is designed to demonstrate the soft-start feature, advantages of the 1.2MHz switching frequency, the internal 42V/1.1A switch, wide input voltage range and small circuit size. The EVAL-ADPL21610-AZ is intended for space-conscious applications such as digital cameras, cellular phones, palmtop computers, and liquid crystal display (LCD) displays. The 1.2MHz switching frequency, 1.1A integrated switch, small circuit size, and All registered trademarks and trademarks are the property of their respective owners. low component count make the ADPL21610 suitable for use in many other applications, such as PC cards, miniature disk drives, variable digital subscriber line (xDSL) power supplies, flash memory products, and local 5V or 12V supplies.

Read the ADPL21610 data sheet before using or making any hardware changes to the EVAL-ADPL21610-AZ evaluation board.

Design files for this circuit board are available.
EVAL-ADPL21610-AZ
ADPL21610 | 1.2MHz, SOT-23 DC/DC Converter

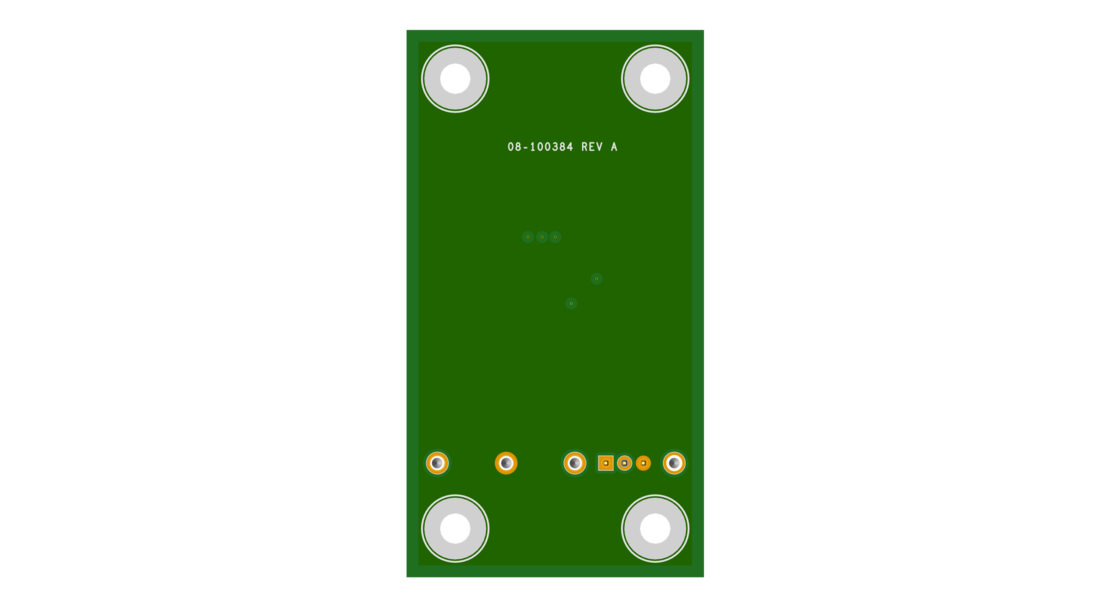

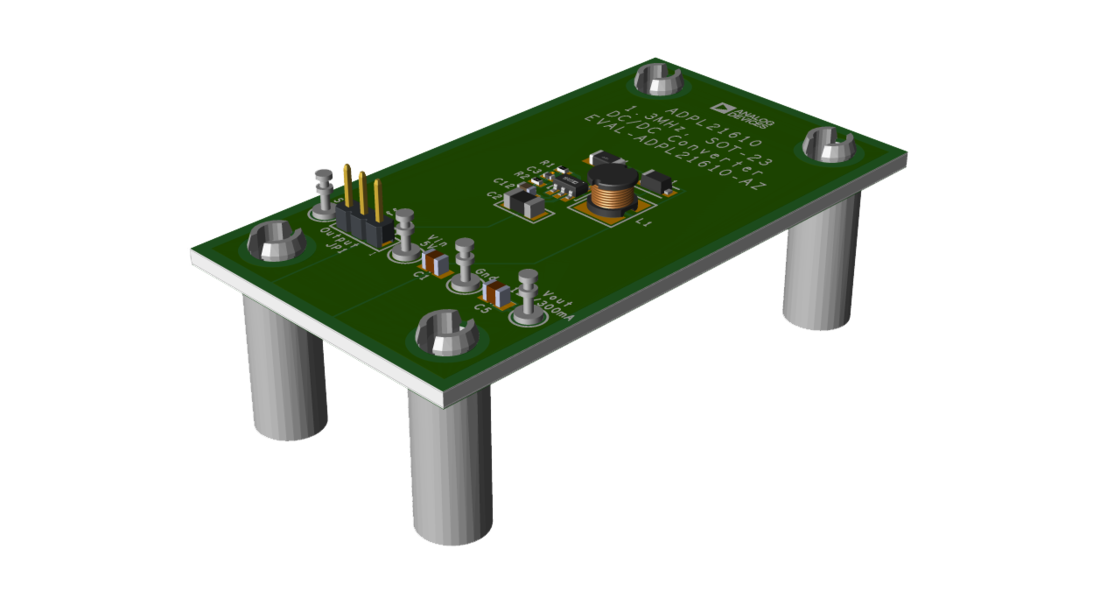

EVAL-ADPL21610 Evaluation Board Angle View EVAL-ADPL21610 Evaluation Board Top View EVAL-ADPL21610 Evaluation Board Bottom View
