ADPA1116

0.3GHz~6GHz、39.5dBm、GaNパワー・アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 内部整合、0.3GHz~6GHz、39.5dBm、GaNパワー・アンプ
  • RF入力およびRF出力をACカップリング
  • 統合ドレインバイアスインダクタ
  • 出力電力:0.5GHz~5GHzで39.5dBm(代表値)(PIN = 16.0dBm)
  • パワー・ゲイン:0.5GHz~5GHzで23.5dB(代表値)(PIN = 16.0dBm)
  • PAE:0.5GHz~5GHzで40%(代表値)(PIN = 16.0dBm)
  • 小シグナル・ゲイン:0.5GHz~5GHzで33.5dB(代表値)
  • 電源電圧:28V
  • 静止電流:300mA
製品概要
show more Icon

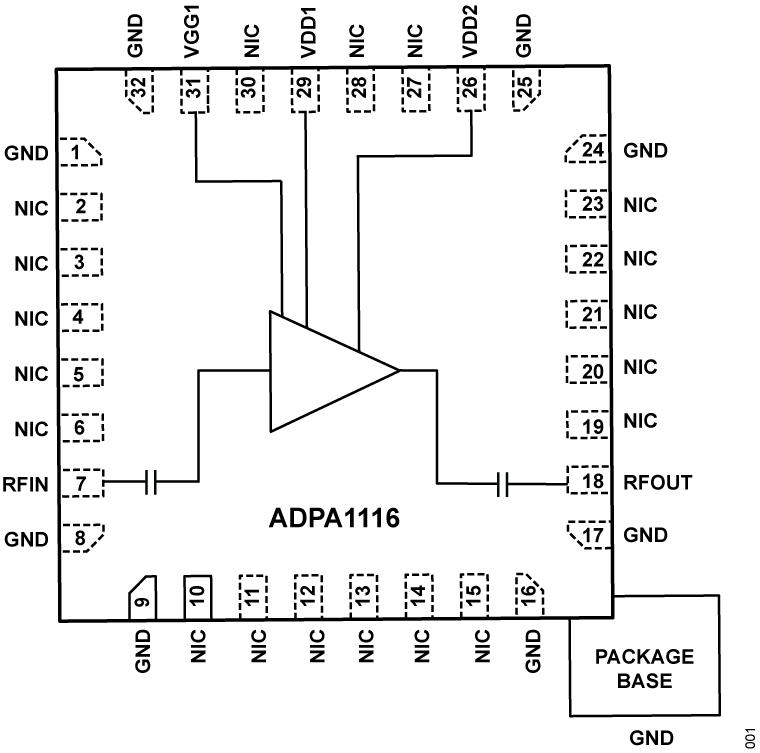

ADPA1116は、飽和出力電力(POUT)が39.5dBm、電力付加効率(PAE)が40%、入力電力(PIN)が16.0dBmのときに0.5GHz~5GHzで23.5dB(代表値)のパワー・ゲインを備えた0.3GHz~6GHzのパワー・アンプです。RF入力とRF出力は内部的にマッチングされ、AC結合されています。バイアス・インダクタを内蔵したVDD1ピンとVDD2ピンには、28Vのドレイン・バイアスが印加されます。ドレイン電流は、VGG1ピンに負の電圧を印加することによって設定されます。

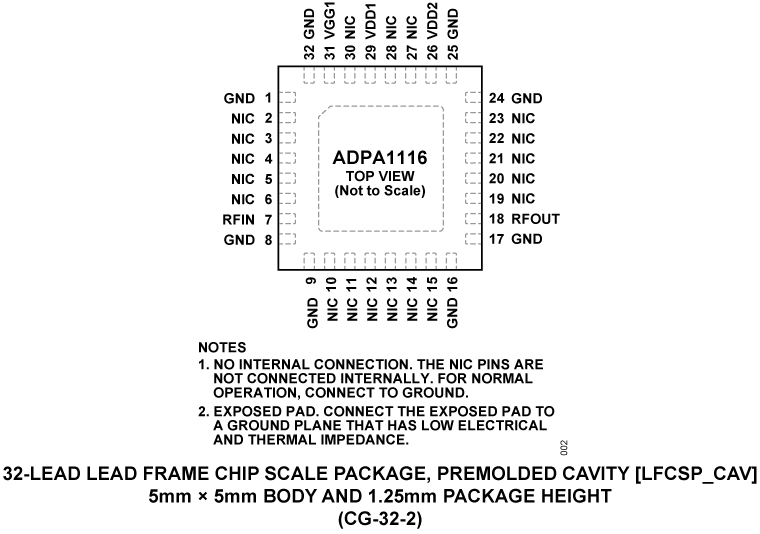

ADPA1116は窒化ガリウム(GaN)プロセスで製造され、32ピン・リード・フレーム・チップ・スケール・パッケージ、プリモールド・キャビティ[LFCSP_CAV]に収められており、−40°C~+85°Cで動作するように仕様規定されています。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPA1116ACGZN
  • HTML
  • HTML
ADPA1116ACGZN-R7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADPA1116

ADPA1116(0.3GHz~6GHz、39.5dBm、GaNパワー・アンプ)の性能評価

zoom

EVAL-ADPA1116

ADPA1116(0.3GHz~6GHz、39.5dBm、GaNパワー・アンプ)の性能評価

ADPA1116(0.3GHz~6GHz、39.5dBm、GaNパワー・アンプ)の性能評価

機能と利点

  • ヒート・スプレッダ付き2層Rogers 4350B評価用ボード
  • エンド起動SMA RFコネクタ
  • スルー・キャリブレーション・パス(実装解除)

製品の詳細

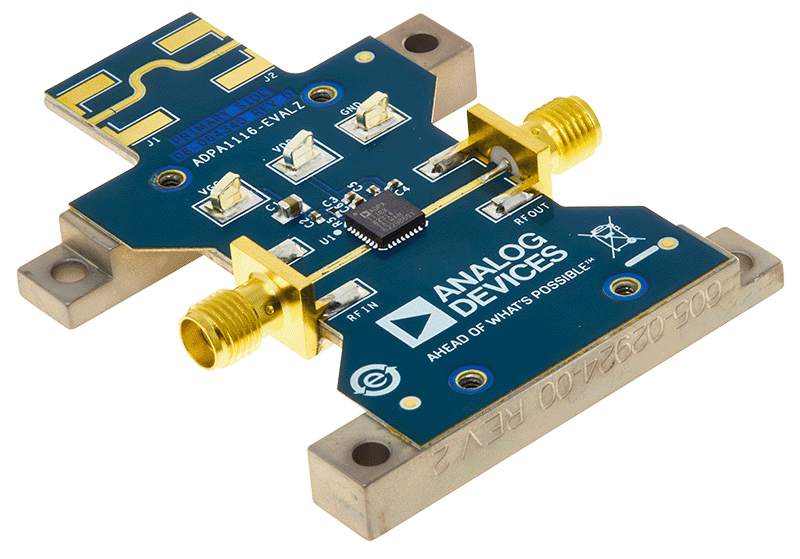

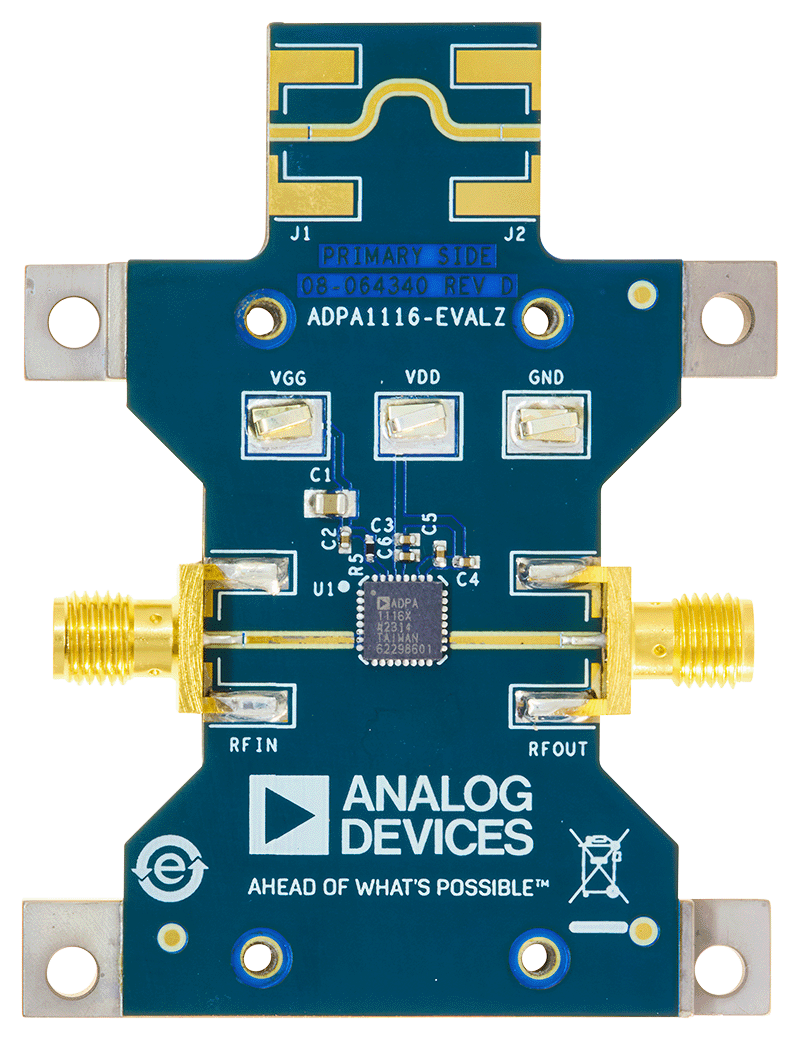

ADPA1116-EVALZは、アルミニウム・ヒート・スプレッダに取り付けられた10mil厚のRogers 4350B銅被覆で製造された2層プリント回路基板(PCB)です。ヒートスプレッダは、ADPA1116に熱を逃がし、PCBに機械的なサポートを提供します。ヒートスプレッダーの取り付け穴により、より大きなヒートシンクに取り付けることができ、熱管理が向上します。RFINおよびRFOUTポートは、SMA(Subminiature Version A)メス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを示します。ADPA1116-EVALZには、ADPA1116の動作温度範囲全体にわたって使用するのに適したコンポーネントが搭載されています。

RFトレースは50 Ω 接地コプレーナ導波路であり、パッケージの接地リードはグランド プレーンに直接接続されます。上部と下部のグランドプレーンを接続するために複数のビアが使用されます。パッケージ パドルの下の複数のビアにより、適切な電気伝導と熱伝導が確保されます。

図6に示す電源デカップリング コンデンサは、デバイスの特性評価に使用された構成を表しています。ADPA1116の詳細については、ADPA1116のデータシートを参照してください。ADPA1116-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADPA1116のデータシートも参照してください。
