ADPA1113

2GHz~6GHz、46dBm(40W)、窒化ガリウム(GaN)パワー・アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$603.36
特長
  • 内部整合・ACカップリングされた40W GaNパワー・アンプ
  • ドレイン・バイアス・インダクタを内蔵
  • POUT:2.0GHz~5.7GHzで46.5dBm(代表値)(PIN = 21dBm)
  • 小シグナル・ゲイン:2.3GHz~5.7GHzで40.5dB(代表値)
  • パワー・ゲイン:2.0GHz~5.7GHzで25.5dB(代表値)(PIN = 21dBm)
  • PAE:2.3GHz~5.7GHzで39%(代表値)
  • VDD = 28V(IDQ = 750mA時)
  • 銅モリブデン・ベースの14ピン・セラミック・リード・チップ・キャリア(LDCC)
製品概要
show more Icon

ADPA1113は窒化ガリウム(GaN)広帯域パワー・アンプで、2.3GHz~5.7GHzの帯域幅において39.0%の電力付加効率(PAE)で46.5dBm(44.7W)を供給します。フル・バンド動作の実現に外部マッチングやACカップリングは不要です。また、アンプにバイアスをかけるために外部インダクタは必要ありません。

ADPA1113は、防衛用電波妨害装置やレーダーといった連続波アプリケーションに最適です。

アプリケーション

  • 防衛用電波妨害装置
  • 民生用および防衛用レーダー
  • 試験装置および計測装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$603.36

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPA1113AEJZ
  • HTML
  • HTML
ADPA1113AEJZ-50
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADPA1113

ADPA1113(2GHz~6GHz、46dBm(40W)、窒化ガリウム(GaN)パワー・アンプ)の性能評価

zoom

EVAL-ADPA1113

ADPA1113(2GHz~6GHz、46dBm(40W)、窒化ガリウム(GaN)パワー・アンプ)の性能評価

ADPA1113(2GHz~6GHz、46dBm(40W)、窒化ガリウム(GaN)パワー・アンプ)の性能評価

機能と利点

  • ヒート・スプレッダ付き2層Rogers 4350B評価用ボード
  • エンド起動、2.92mm RFコネクタ
  • スルー・キャリブレーション・パス(実装解除)

製品の詳細

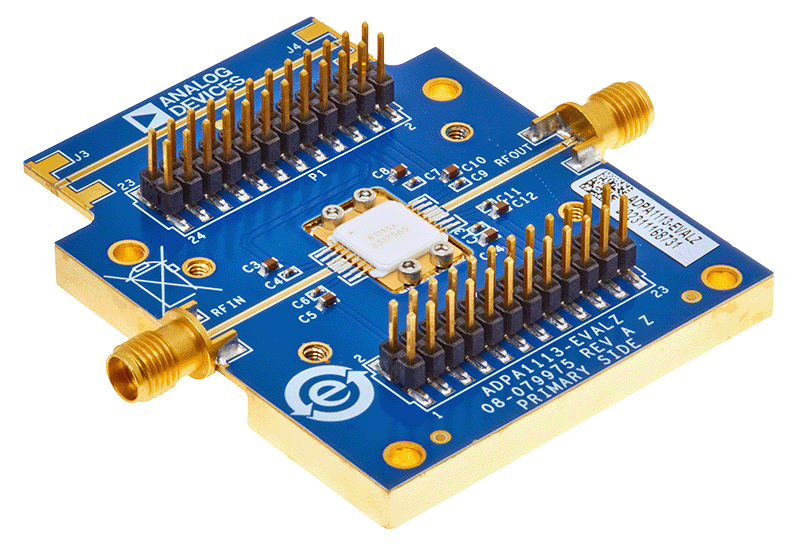

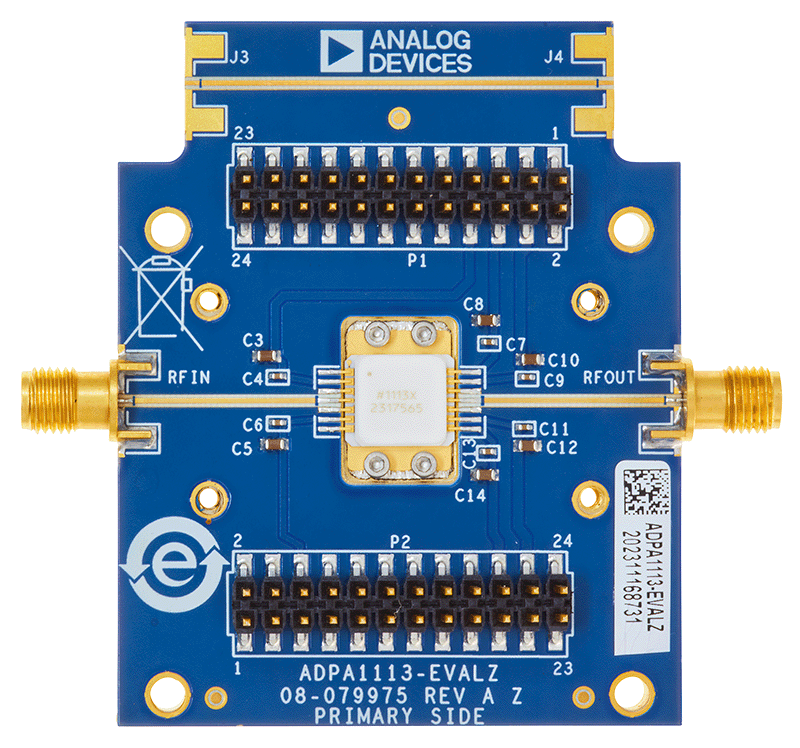

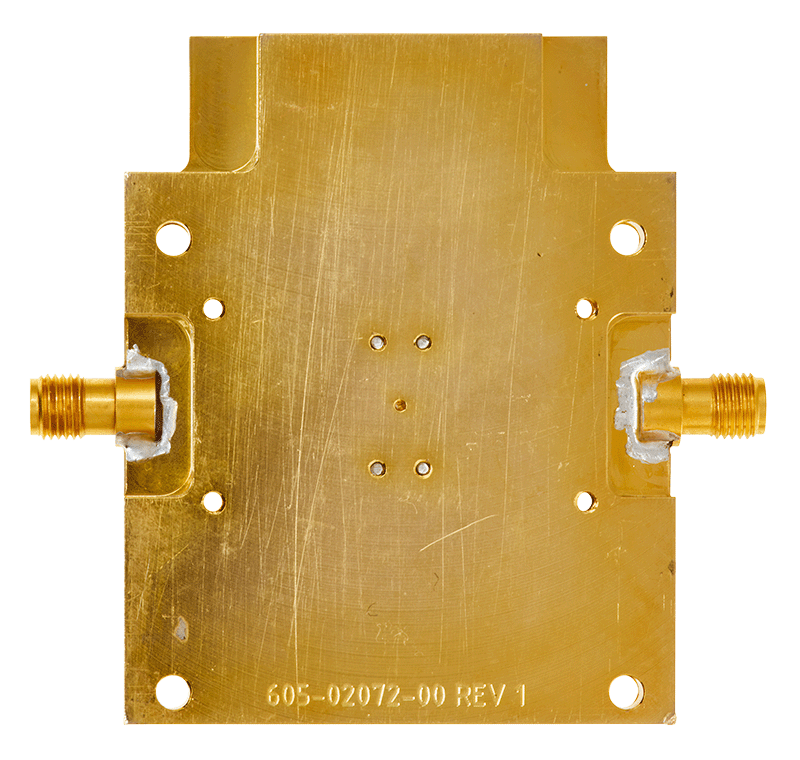

ADPA1113-EVALZは、アルミ製ヒート・スプレッダに取り付けられた、厚さ10ミルのRogers 4350B、銅被覆を使用した2層のプリント回路基板(PCB)で構成されています。ヒート・スプレッダはADPA1113の熱を効率的に放散すると共に、PCBを機械的に支持します。ヒート・スプレッダには取り付け穴があるので、温度管理に優れた、より大型のヒートシンクに取り付けることができます。RFINポートとRFOUTポートには2.92mmメス同軸コネクタが装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを示します。ADPA1113-EVALZには、ADPA1113の動作温度の全範囲での使用に適したコンポーネントが搭載されています。

RFパターンは50Ωで接地されたコプレーナ導波路であり、パッケージのグラウンド・ピンはグラウンド・プレーンに直接接続します。上部と下部のグラウンド・プレーンが、複数のビアを使用して接続されます。パッケージのベースとインジウム箔シムは、適切な電気伝導と熱伝導を確保するために、0~80 × 3/16インチのステンレス鋼製ソケット・ヘッド・ネジ4本を使用してヒート・スプレッダに機械的に接続されます。

図5に示す電源デカップリング・コンデンサの構成は、このデバイスの特性評価に使用したものです。コンデンサの数を減らすことはできますが、その範囲はそれぞれのシステムによって異なることに注意してください。代わりに、このデバイスから最も遠い位置にある最大のコンデンサを最初に取り除くか、集約することを推奨します。

ADPA1113-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADPA1113のデータシートも参照してください。
