ADP8860

製造中

スマートLEDドライバ、7チャンネル、チャージポンプ内蔵、I2Cインターフェース

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最大効率で1倍、1.5倍、2倍の自動ゲイン選択を伴うチャージポンプ
  • 周囲をセンシングするための、プログラマブル・モードを備えたコンパレータ入力を最大2つ用意
  • バックライトのパワー・セービングを最大化する、屋外、オッフィス、暗闇モード
    7つの独立した、プラグラマブルLEDドライバ
    6つのドライバは30mA（max）の能力
  • 1つのドライバは60mA（max）の能力
  • プログラマブルな最大電流リミット（128レベル）
  • スタンバイ・モード：1μA以下の消費電力
  • 16種のプログラマブル消灯イン、消灯アウト時間：0.1秒～5.5秒
    直線／2乗／3乗レートから選択可能
  • 消灯無効機能
  • すべてのプログラムのためのI2インターフェース
  • 専用のリセット・ピンと内蔵のパワーオン・リセット（POR）機能
  • 短絡保護、過電圧保護、過熱保護機能
  • 突入電流を制限するためのソフトスタート機能内蔵

ADP8860は、プログラマブルなバックライトLED用のチャージポンプ・ドライバと自動フォト・トランジスタ・コントロールの組み合わせとなっています。この組み合わせは、オフィスの明るさや暗い環境での光の状態で電流を変える機能と共に、大幅にパワーを削減することができます。このような機能を自動的に行うことによって、フォト・トランジスタをモニタするためのプロセッサを必要としないで済みます。

光強度のスレショールドは、I2C®インターフェースを介して完全なプログラマブル性を備えています。専用コンパレータを備えたセカンド・フォト・トランジスタ入力は、種々の動作状態における周囲の光検出レベルを改善しています。

ADP8860は、6個もの多くのLEDを、それぞれ独立して最大30mA（max）でドライブすることができます。7番目のLEDは最大600mA（max）までドライブできます。すべてのLEDは、最小／最大電流と消灯のイン／アウト時間はI2Cインターフェースを介してプログラマブルとなっています。これらのLEDはまた、消灯イン／アウトの期間でのプロセッサの命令を軽減させるためにグループ分けすることもできます。全体をドライブする構成では、ゲイン1、1.5、2倍に応じて2つのチャージポンプ用コンデンサを使います。このセットアップでは、2.5V～5.5Vの電源で最大IOUT240mAをドライブする能力があります。この製品は数々の安全機能、短絡、過電圧、過熱保護を備えています。これらの機能によって、安全で堅牢な設計を容易に導入できます。さらに、入力の突入電流は、内蔵のソフトスタートと入力／出力アイソレーションの制御との組み合わせを介して、制限されます。ADP88960は2種のパッケージで供給され、その一つは小型2mm×2.4mm×0.6mmのWSCSPで、もうひとつは小型LFCSPです。

ADP8860
スマートLEDドライバ、7チャンネル、チャージポンプ内蔵、I2Cインターフェース
ADP8860 Functional Block Diagram ADP8860 Pin Configuration ADP8860 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

技術記事 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
ADP8860SHIELD-EVALZ

I2Cインターフェースを備えたADP8860チャージ・ポンプ、7チャンネル・スマートLEDドライバの性能評価

今すぐ購入 詳細を表示

機能と利点

  • Arduino（アルドゥイーノ）互換
  • バックライト・アレイ
  • キーパッド・バックライト・アレイ
  • 周辺光センサー
  • 専用のリセット・ボタン
  • I2C通信専用のヘッダー

製品詳細

ADP8860SHIELD-EVALZおよびADP8861SHIELD-EVALZには発光ダイオード（LED）が組み込まれており、ADP8860およびADP8861を素早く簡単に評価できます。デュアル光強度センサーを備えているのはADP8860SHIELD-EVALZのみです。ADP8860SHIELD-EVALZおよびADP8861SHIELD-EVALZは、通常のArduino®シールドのフォーム・ファクタに従って、同じインターフェースを使用するマイクロコントローラ・ボードとの互換性を確保します。これらの評価用ボードは、I2C通信専用の個別のヘッダーも組み込まれています。

ADP8860およびADP8861は、効率を最大化する選択可能なゲインでチャージ・ポンプを使用する、7チャンネルのLEDドライバです。いずれかのデバイスによって駆動されるLEDは、I2Cインターフェースを介して、最大電流およびフェード・イン時間とフェード・アウト時間にプログラム可能です。デバイスのI2Cインターフェースを介して設定できる光強度の閾値をプログラム可能なのは、ADP8860のみです。各チャンネルは最大30mA（代表値）に対応可能です。ただし、7番目のチャンネルは60mA（代表値）に対応可能です。各チャンネルを統合してフェード・イン時間とフェード・アウト時間を同じにしたり、各チャンネルに個別のフェード・イン時間とフェード・アウト時間を設定して柔軟性を高めたりすることができます。

ADP8860とADP8861の詳細については、ADP8860とADP8861のデータシートを参照してください。評価用ボードを使用する際は、これらのデータシートとユーザ・ガイドを併せて参照してください。
ADP8860SHIELD-EVALZ
I2Cインターフェースを備えたADP8860チャージ・ポンプ、7チャンネル・スマートLEDドライバの性能評価

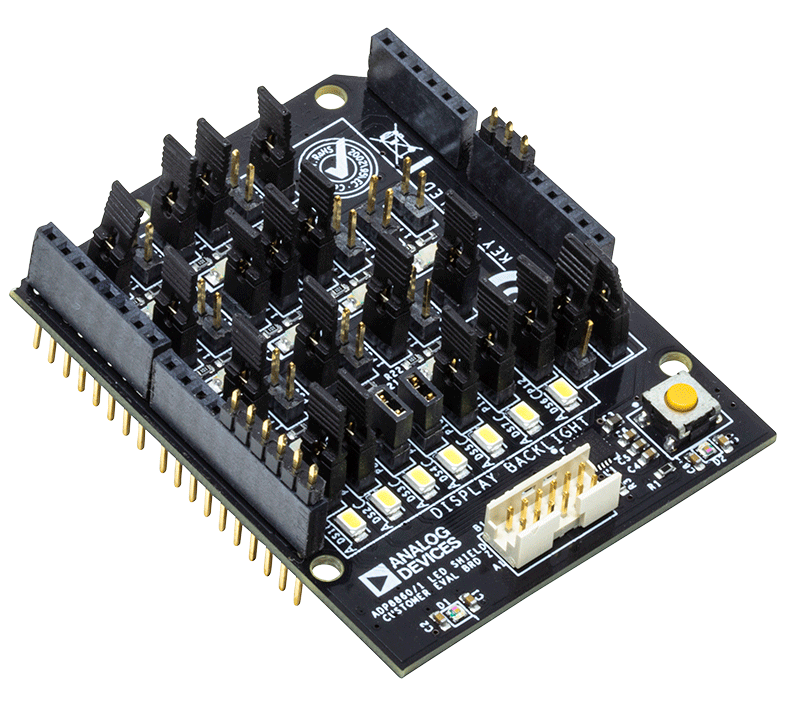

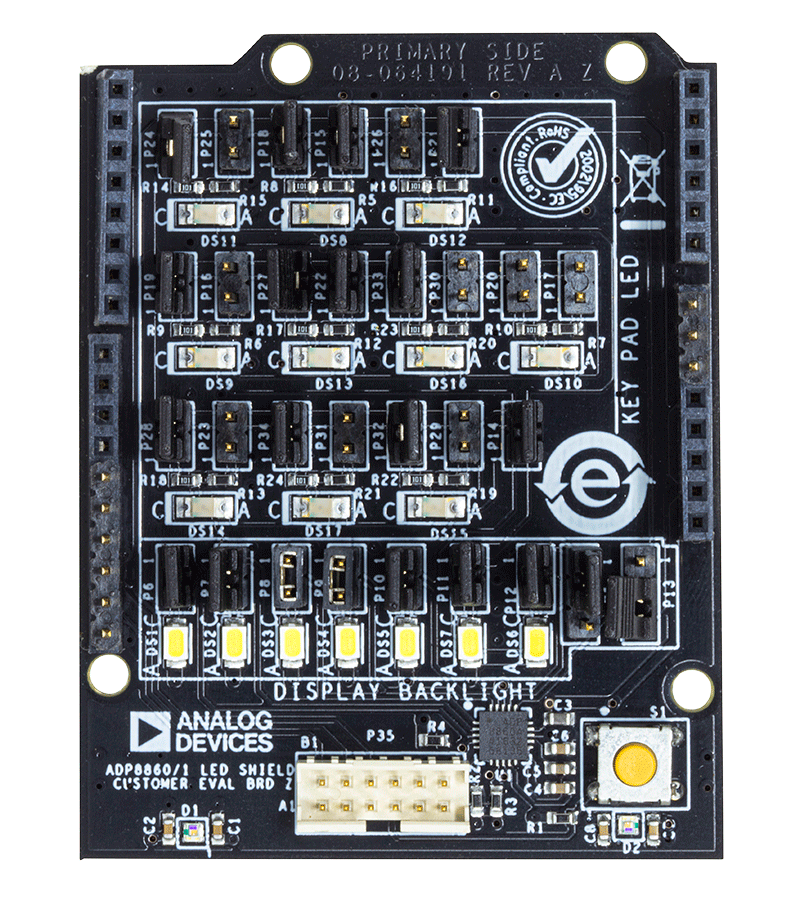

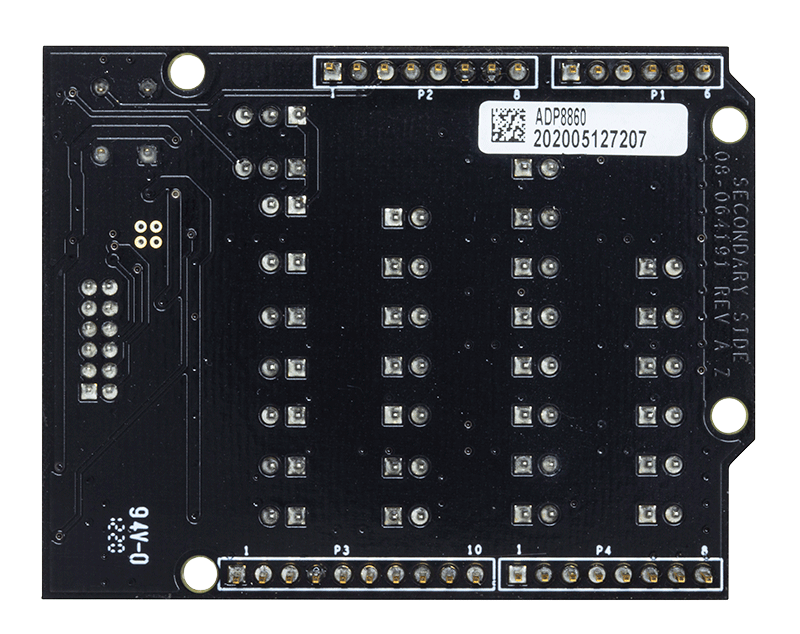

ADP8860SHIELD Evaluation Board - Angle View ADP8860SHIELD Evaluation Board - Top View ADP8860SHIELD Evaluation Board - Bottom View
