ADP8860SHIELD-EVALZ 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

Arduino（アルドゥイーノ）互換
バックライト・アレイ
キーパッド・バックライト・アレイ
周辺光センサー
専用のリセット・ボタン
I²C通信専用のヘッダー

製品概要

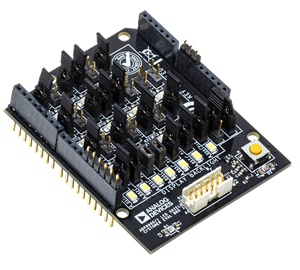

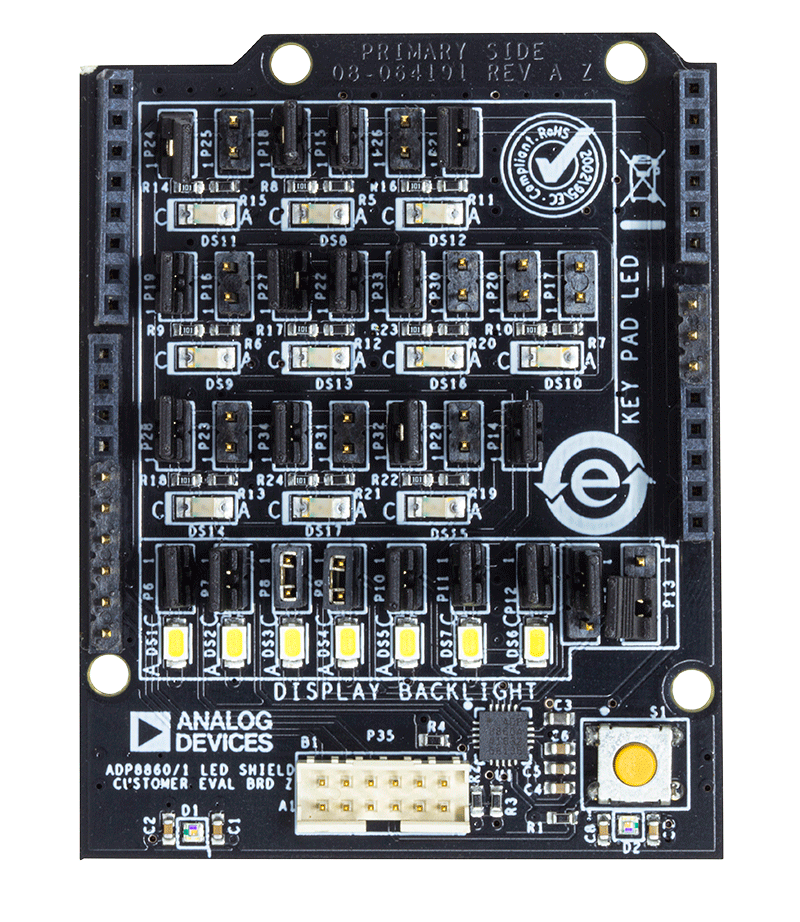

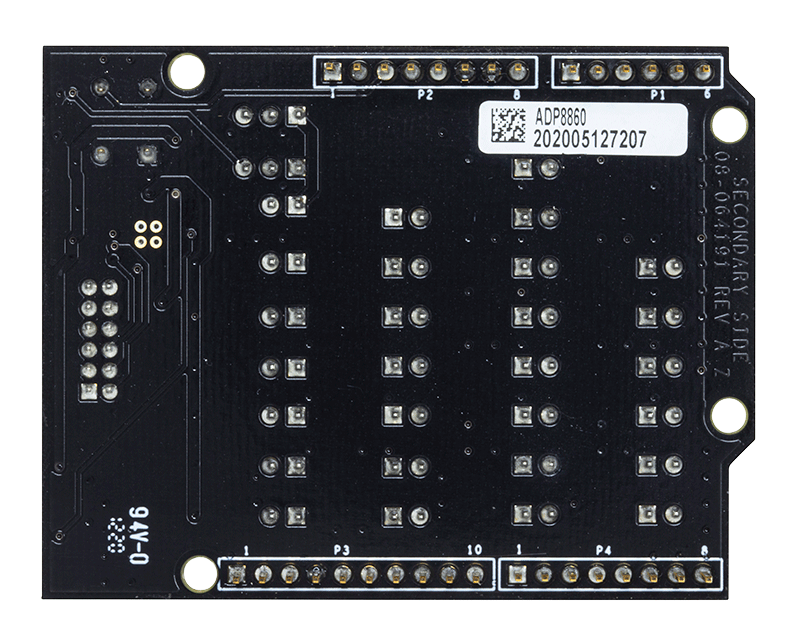

ADP8860SHIELD-EVALZおよびADP8861SHIELD-EVALZには発光ダイオード（LED）が組み込まれており、ADP8860およびADP8861を素早く簡単に評価できます。デュアル光強度センサーを備えているのはADP8860SHIELD-EVALZのみです。ADP8860SHIELD-EVALZおよびADP8861SHIELD-EVALZは、通常のArduino^®シールドのフォーム・ファクタに従って、同じインターフェースを使用するマイクロコントローラ・ボードとの互換性を確保します。これらの評価用ボードは、I²C通信専用の個別のヘッダーも組み込まれています。

ADP8860およびADP8861は、効率を最大化する選択可能なゲインでチャージ・ポンプを使用する、7チャンネルのLEDドライバです。いずれかのデバイスによって駆動されるLEDは、I²Cインターフェースを介して、最大電流およびフェード・イン時間とフェード・アウト時間にプログラム可能です。デバイスのI²Cインターフェースを介して設定できる光強度の閾値をプログラム可能なのは、ADP8860のみです。各チャンネルは最大30mA（代表値）に対応可能です。ただし、7番目のチャンネルは60mA（代表値）に対応可能です。各チャンネルを統合してフェード・イン時間とフェード・アウト時間を同じにしたり、各チャンネルに個別のフェード・イン時間とフェード・アウト時間を設定して柔軟性を高めたりすることができます。

ADP8860とADP8861の詳細については、ADP8860とADP8861のデータシートを参照してください。評価用ボードを使用する際は、これらのデータシートとユーザ・ガイドを併せて参照してください。
