製品概要

機能と利点

  • 広い入力電圧範囲：4.5V～15V
  • 全温度範囲にわたる出力精度：±1.5％
  • 調整可能なスイッチング周波数：250kHz～1.4MHz
  • 調整可能 / 固定出力オプション、工場でのヒューズまたはI2Cインターフェース
  • 障害状態での割り込みを持ったI2Cインターフェース
  • パワー・レギュレーション：
    -- パワー・レギュレーション：プログラマブルな1.2A / 2.5A / 4Aの同期式降圧レギュレータ（ローサイドのFETドランバ付）、
    -- チャンネル3とチャンネル4：1.2A同期式降圧レギュレータ、
    -- チャンネル5：ロー・ドロップアウト・レギュレータ（LDO）、200mA
  • シングルの8A出力電源も可能（チャンネル1とチャンネル2のパラレル動作）
  • 詳細はデータシートをご参照ください。

製品概要

ADP5050は、4つの高性能降圧レギュレータと200mAのLDOを、48ピンLFCSPパッケージに収めており、性能およびボード・スペースの要求を満たします。このデバイスは、最大15Vまでの高入力電圧と、前段レギュレータ無しで、直接接続することが可能です。

チャンネル1とチャンネル2は、ハイサイド・パワーMOSFETとローサイドMOSFETドライバを内蔵しています。外付けのNFETは、ソリューションに最適な効率を達成するために、ローサイドのパワー・デバイスとして使うことができます、出力電流は、1.2A、2.5Aまたは4Aでプログラマブルとなっています。チャンネル1とチャンネル2をパラレル構成で組み合わせると、最大電流8Aまでのシングル出力を提供することができます。

チャンネル3とチャンネル4は、1.2Aの出力電流を供給する、ハイサイドとローサイドの両方のMOSFETを内蔵しています。

ADP5050のスイッチング周波数は、プログラムすることが、または外部クロックに同期することが、できます。ADP5050は、パワーアップ・シーケンスまたはUVLOスレショールドを容易にするため、各チャンネル上に高精度イネーブル・ピンを備えています。

ADP5050に内蔵されている汎用のLDOは、低静止電流と低ドロップ・アウト電流を備えており、最大200mAまでの出力電流を提供します。

オプションのI2Cインターフェースは、ユーザーに、調整可能な固定出力電圧オプション、接合温度オーバーヒート・ウォーニング、低入力電圧検出およびダイナミック電圧スケーリング（DVS）機能を含む、柔軟な構成を提供します。

アプリケーション

  • スモール・セル用基地局
  • FPGAおよびプロセッサ・アプリケーション
  • 警備 / 防犯装置
  • 医療用アプリケーション

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

評価キット (1)

参考資料

  • すべてを表示 (5)
  • データシート (1)
  • カタログ (1)
  • プレス・リリース (1)
  • 技術記事 (2)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    ADP5050

    設計ツール

    ADP505x Buck Regulator Design Tool

    Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル

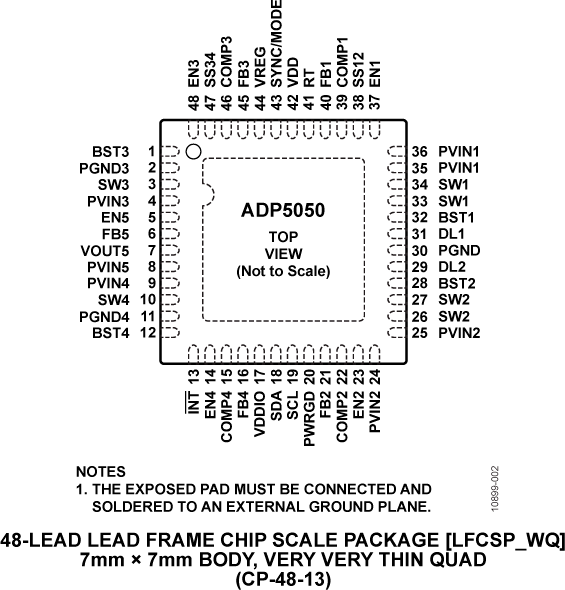

    ADP5050ACPZ-R7 材料宣誓書（MD） 信頼性データ 48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)
