ADP5034

降圧安定化電源、デュアル、1,200mA、3MHz、2つの300mA LDO内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.13
特長
  • 入力電圧範囲:2.3V~5.5V
  • 2つの1200mA降圧リギュレータと、
    2つの300mA LDO

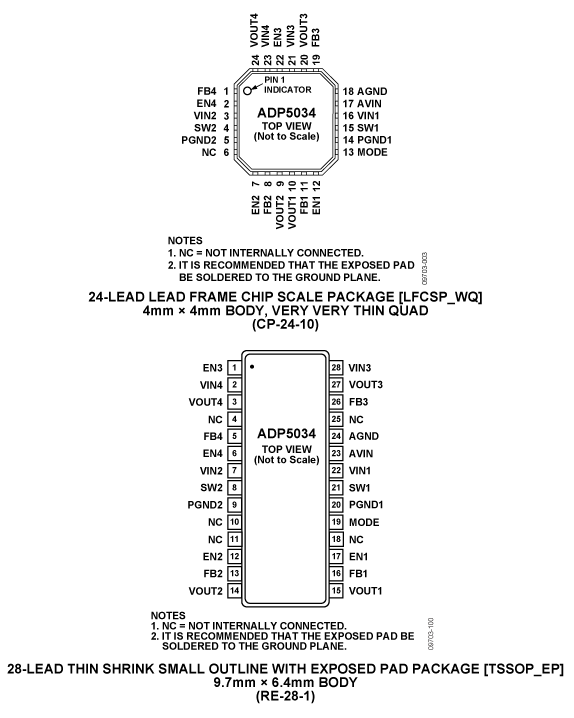

  • 24ピン4mm×4mmのLFCSP又は28ピンTSSOPパッケージを採用
  • レギュレータ精度:±1.8%
  • 工場でのプログラム可能または外部調整可能なVOUTx
  • 強制PWMでは3MHzの降圧動作、自動PWM / PSMモード
  • BUCK1 / BUCK2:出力電圧範囲:0.8V~3.8V
  • LDO1 / LDO2:出力電圧範囲:0.8V~5.2V
  • LDO1 / LDO2:入力電源電圧:1.7V~5.5V
  • LDO1 / LDO2:高PSSR特性と低出力ノイズ
製品概要
show more Icon

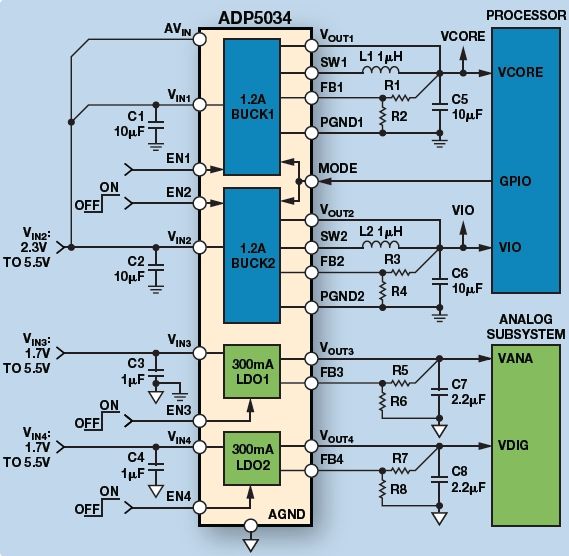

ADP5034は、2つの高性能降圧レギュレータと2つのLDOを小型24ピン4mm×4mmLFCSP(QFN)パッケージに収めており、性能およびボードスペースを必要とする要求にミートしています。

降圧電源の高速スイッチング周波数は、小型マルチレーヤの外付け部品の使用を可能とし、ボードスペースを最小化することが可能です。MODEピンがハイレベルに設定されると、降圧電源は強制的にPWMモードで動作します。MODEピンがローレベルに設定されると、降圧電源は、負荷が通常値近辺の場合はPWMモードで動作し、負荷電流があらかじめ定義したスレショールドを下回る時、降圧電源は、軽負荷時の効率を改善するために、パワー・セーブ・モード(PSM)で動作します。

2つの降圧電源は、入力コンデンサーの必要性とノイズを軽減するために不一致位相で動作します。低い静止時電流、低いドロップアウト電圧、そして広い入力電圧範囲を備えたADP5034 LDOは、携帯機器のバッテリの寿命を拡張します。ADP5034 LDOは、低いヘッドルーム電圧で動作していても10KHzほどの高い周波数に対して60dB以上の電源電圧除去特性を維持します。

ADP5034レギュレータは、専用のイネーブル・ピンを介してアクティブになります。イネーブル・ピンに高電圧レベルが印加されると、対応するレギュレータがアクティブになります。ディフォルトの出力電圧は、調整可能バージョンでは外部から設定することができ、固定出力電圧バージョンでは工場でのプログラムが可能で、広い範囲のプリセット値に設定することができます。

アプリケーション

  • プロセッサー、ASIC、FPGAおよびRFチップセットなどの電源
  • 携帯型計測器または医療装置
  • 省スペースを必要とする機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$2.13

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP5034ACPZ-1-R7
  • HTML
  • HTML
ADP5034ACPZ-2-R7
  • HTML
  • HTML
ADP5034ACPZ-3-R7
  • HTML
  • HTML
ADP5034ACPZ-R2
  • HTML
  • HTML
ADP5034ACPZ-R7
  • HTML
  • HTML
ADP5034AREZ
  • HTML
  • HTML
ADP5034AREZ-1
  • HTML
  • HTML
ADP5034AREZ-1-R7
  • HTML
  • HTML
ADP5034AREZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP5034ACPZ-1-R7

製造中

ADP5034ACPZ-2-R7

製造中

ADP5034ACPZ-3-R7

製造中

ADP5034ACPZ-R2

製造中

ADP5034ACPZ-R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ADP5034ACPZ-1-R7

製造中

ADP5034ACPZ-2-R7

製造中

ADP5034ACPZ-3-R7

製造中

ADP5034ACPZ-R2

製造中

ADP5034ACPZ-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

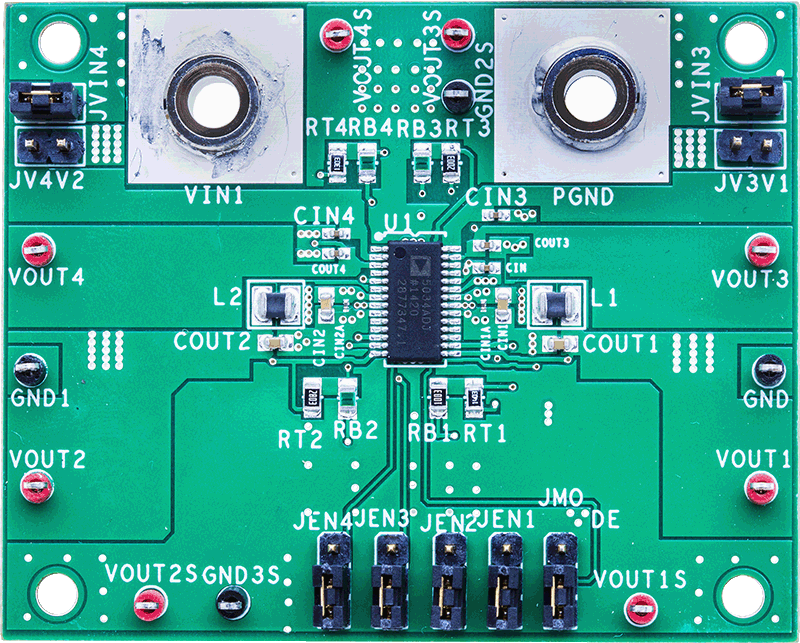

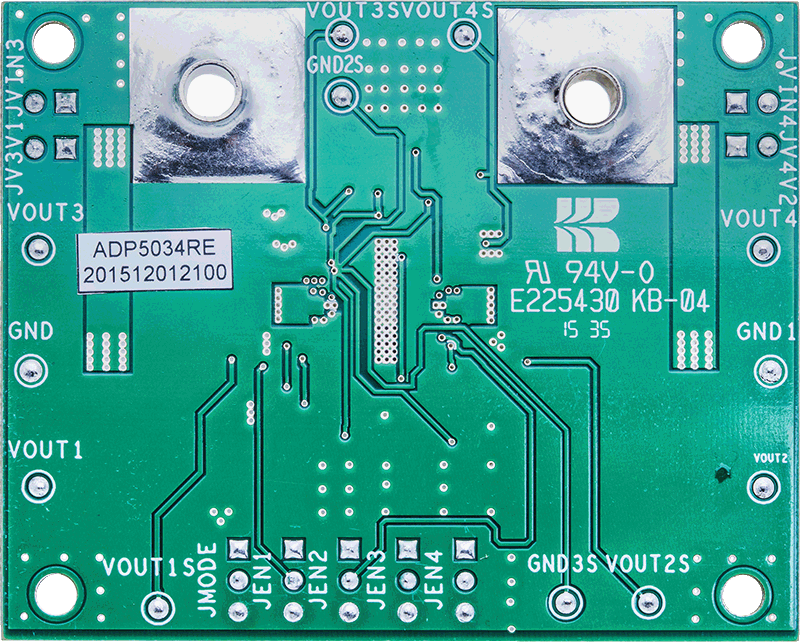

EVAL-ADP5034

ADP5034 Evaluation Board

zoom

EVAL-ADP5034

ADP5034 Evaluation Board

ADP5034 Evaluation Board

機能と利点

  • Full featured evaluation board for the ADP5034 TSSOP
  • Standalone capability
  • Simple device measurements, including line and load regulation, demonstrable with
    • A single voltage supply
    • A voltmeter
    • An ammeter
    • Load resistors
  • Easy access to external components
  • Cascading options to supply the low dropout (LDO) regulator from either buck regulator
  • Dedicated enable option for each channel
  • Mode option to change buck regulators from power save mode (PSM) to pulse-width modulation (PWM) operation

製品の詳細

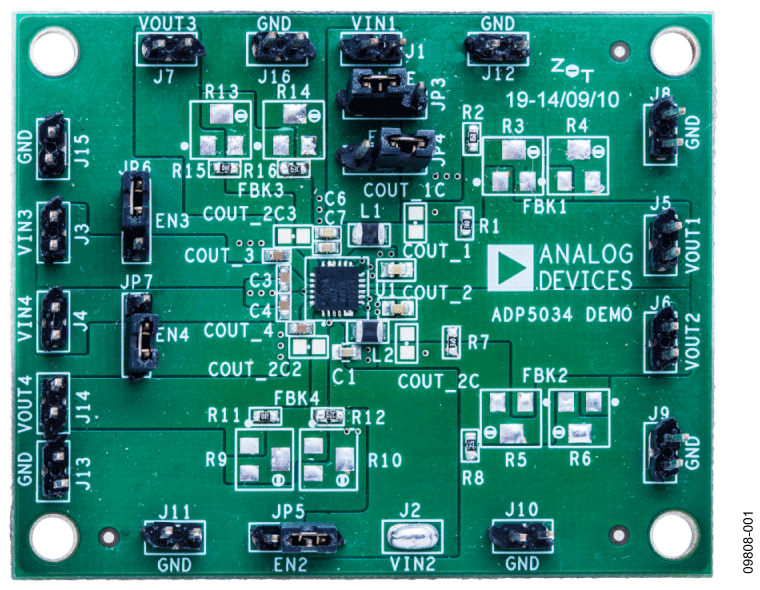

This user guide describes the hardware for the evaluation of the ADP5034 and includes detailed schematics and PCB layouts. The ADP5034 is available in either a 24-lead LFCSP package or a 28-lead TSSOP package. Note that UG-439 refers to the ADP5034 TSSOP evaluation board, ADP5034RE-EVALZ. Refer to UG-271 for information on the ADP5034 LFCSP.


The ADP5034 TSSOP evaluation board has two step-down regulators with two LDO regulators that enable evaluation of the ADP5034. The evaluation board is available in an adjustable voltage option.


Full details on the ADP5034 are provided in the ADP5034 data sheet available from Analog Devices, Inc., which must be consulted in conjunction with UG-439.
