製品概要

機能と利点

  • メインの入力電圧範囲:
    2.3V~5.5V
  • 2つの800mA降圧安定化電源と1つの300mA LDO内蔵
  • 24ピンLFCSPパッケージ(4mm×4mm)
  • レギュレータ精度:±1.8%
  • 工場でのプログラム可能または外部調整可能なVOUTx
  • 強制PWMでは3MHzの降圧動作、自動PWM / PSMモード
  • BUCK1 / BUCK2:出力電圧範囲:0.8V~3.8V
  • LDO:出力電圧範囲:0.8V~5.2V
  • LDO:低入力電源電圧:1.7V~5.5V
  • LDO:高PSSR特性と低出力ノイズ

製品概要

ADP5023は、2つの高性能降圧レギュレータと1つのLDOを小型24ピン、4mm×4mm LFCSPパッケージに収めており、性能およびボードスペースを満たす要求にミートしています。

降圧電源の高速スイッチング周波数は、小型マルチレーヤの外付け部品の使用を可能とし、ボードスペースを最小化することが可能です。MODEピンがハイレベルに設定されると、降圧電源は強制的にPWMモードで動作します。MODEピンがローレベルに設定されると、負荷があらかじめ決められたスレショールド値を上回った状態の時、降圧電源はPWMモードで動作します。負荷電流があらかじめ決めたスレショールド以下に下がると、電源はパワー・セーブ・モード(PSM)で動作し軽負荷効率を改善します。

2つの降圧は、入力コンデンサの必要性を軽減するために不一致位相で動作します。低い静止時電流、低いドロップアウト電圧、そして広い入力電圧範囲を備えたADP5023 LDOは、携帯機器のバッテリの寿命を拡張します。ADP5023 LDOは、低いヘッドルーム電圧で動作していても10kHzほどの高い周波数に対して60dB以上の除去特性を維持する電源です。

ADP5023内のレギュレータは、専用のイネーブル・ピンを介してアクティブになります。ディフォルトの出力電圧は、調整可能バージョンでは外部から設定することができ、固定出力電圧バージョンでは工場でのプログラムが可能で、広い範囲のプリセット値に設定することができます。

アプリケーション

  • プロセッサ、ASIC、FPGAおよびRFチップセットなどの電源
  • ポータブル計測機器、医用機器
  • 省スペースを必要とする機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

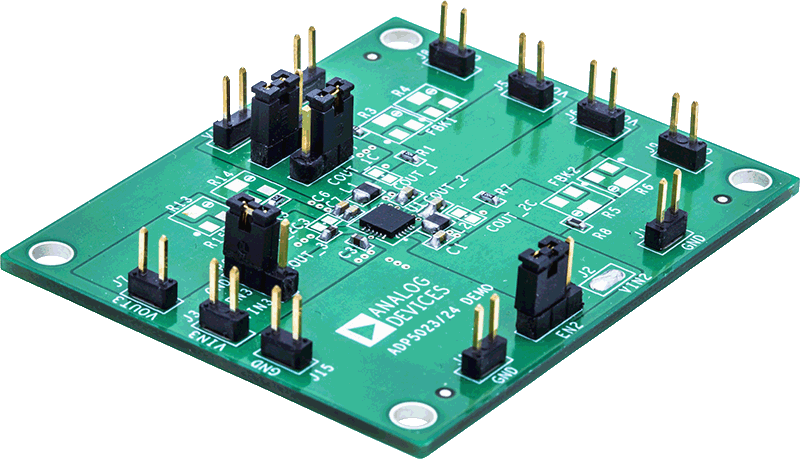

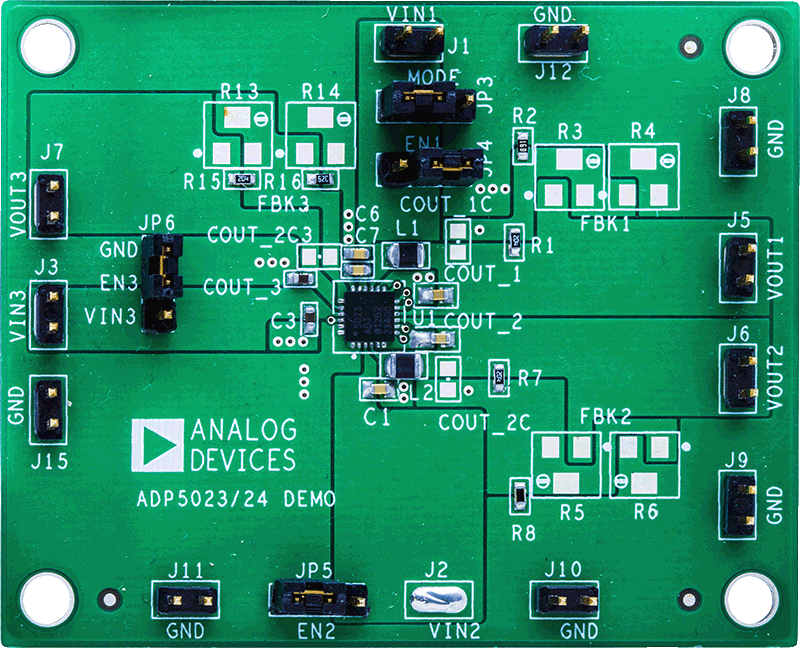

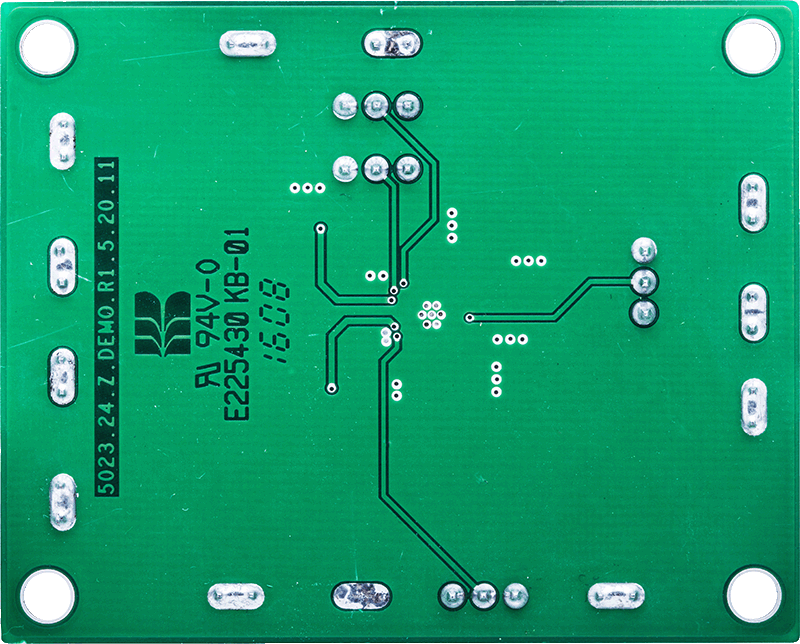

評価キット (2)
