製品概要

機能と利点

  • 業界標準のピン配置
  • 大きな電流処理能力
  • ヒステリシスを伴った高精度UVLOコンパレータ
  • 3.3V互換入力
  • 立ち上がり/立下り時間:10ns(typ)@2.2nF負荷
  • チャンネル間でマッチした伝播遅延
  • 業界標準のピン配置
  • 電源電圧: 4.5 V~18 V
  • 並列化可能なデュアル出力
  • -40℃~+125℃の接合温度定格

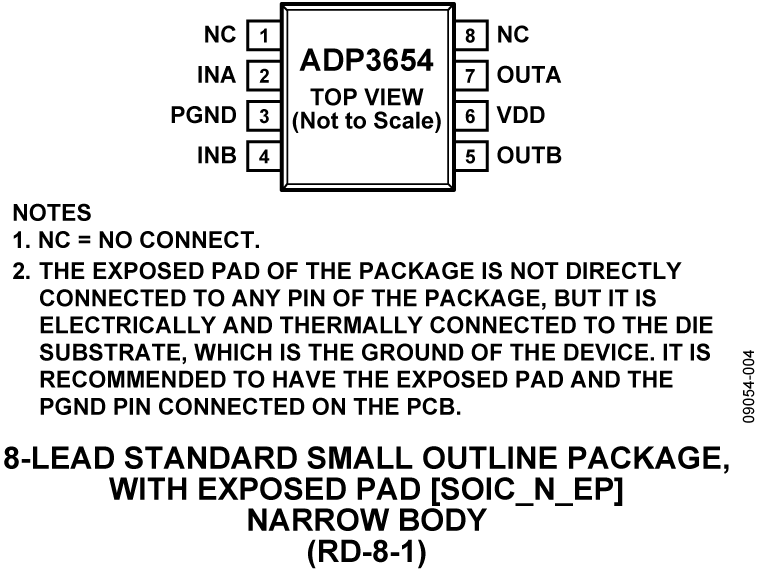

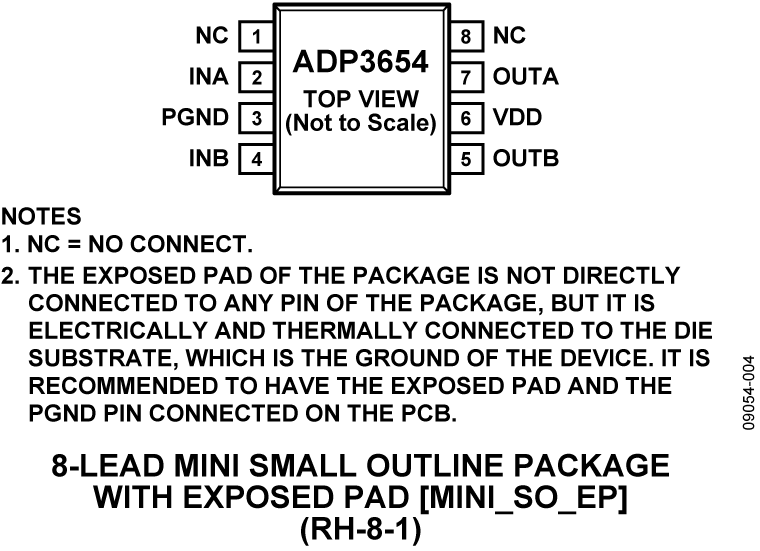

  • 熱強化型パッケージ:8ピンSOIC_N_EPと8ピンMINI_SO_EP

製品概要

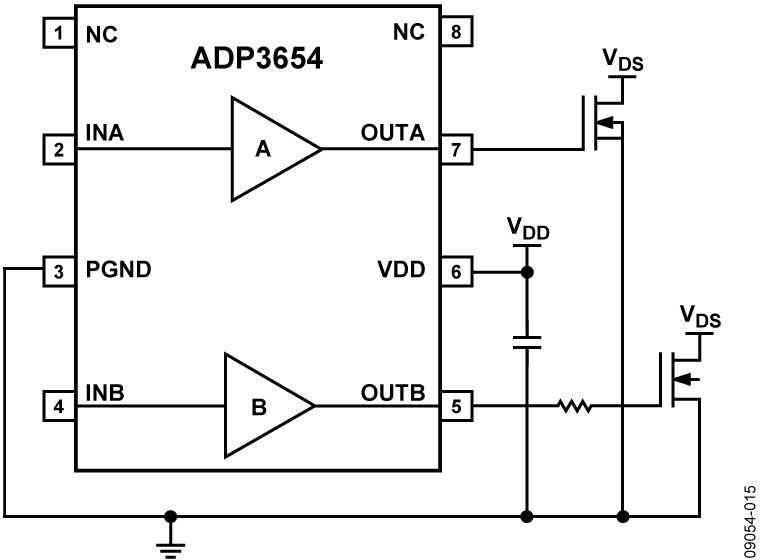

ADP3654はデュアルの高電流ドライブ、高速ドライバーで、2つの独立したNチャンネルのパワーMOSFETをドライブする能力を備えています。このドライバーは、業界標準のフットプリントを用いていますが、それに高速スイッチング性能が加わっています。

広い入力電圧範囲は、アナログとデジタルのPWMコントローラ両方に互換性のあるドライブが可能です。

デジタル・パワー制御は低電圧源から供給され、ドライバーは高電圧源から供給されます。ADP3654ドライバーはUVLOとヒステリシス機能が追加されており、低電圧のデジタルコントローラを用いたときに高電圧の安全なスターアップとシャットダウンを可能とします。

このドライバーは、小さなプリント回路ボード(PCB)面積で高い周波数と電流スイッチングを最大化するために、熱改良されたSOIC_N_EPとMINI_SO_EPパッケージで供給されます。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

ADP3654
