特長
- 入力電圧：4.5 V～20V
- 出力精度：±1%
- ハイサイドMOSFET（オン抵抗：48 mΩ （typ））を内蔵
- 柔軟な出力構成、
デュアル出力5 A/5A、
パラレル・シングル出力：10 A - プログラマブルなスイッチング周波数：250 kHz～1.2 MHz
- プログラマブルな位相シフトを備えた外部同期、または内部クロック出力
- 選択可能動作モード：PWMまたはPFM
- 小型インダクタのための調整可能な電流制限
- 外部補償とソフトスタート機能内蔵
- 充電された出力に対するスタートアップ
- ADIsimPower™ 設計ツールによってサポート可能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
スイッチング周波数は、250kHz～1.2MHz間でプログラムするか、またはマルチ電源を用いるプリケーションにおける干渉を最小化するために外部クロックに同期させることができます。デュアルのPWMチャンネルは、180°の位相差で動作しますので、入力電流のリップルを軽減するとともに入力コンデンサのサイズも低減します。
双方向性の同期ピンは、60°、90°、または120°ずらした位相としてプログラムすることが可能で、積み重ねマルチフェーズの電源ソリューションとしての可能性を提供します。
ADP2325は、軽い負荷状態では、高効率化のためにパルス周波数変調（PFW）モードでの動作に、またはノイズに敏感なアプリケーション向けとして強制的にPWMでの動作に設定できます。外部補償とソフトスタート機能は設計での柔軟性を提供します。それぞれの出力に対するイネーブル入力とパワーグッド出力は、信頼性のあるパワ・シーケンシングを提供します。システムの信頼性強化のために、アンダー電圧ロックアウト（UVLO）機能、オーバ電圧保護（OVP）、オーバ電流保護機能（OCP）それにサーマル・シャットダウン（TSD）機能も含まれています。
ADP2325は−40°C～++125&#のジャンクション温度範囲にわたって動作し、32ピンLFCSP_WQパッケージを採用しています。
アプリケーション
- 通信インフラストラクチャ
- ネットワーキング、サーバー
- 工業用および計測機器
- 健康機器、医療機器
- 中間電源としてのレール変換（他の電源と負荷の間に挿入して異なる電圧源を作る）
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP2325
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP2325ACPZ-R7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- ADP2325ACPZ-R7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADP2325
ADP2325 Evaluation Board
機能と利点
- Input voltage: 4.5 V to 20 V
- ±1% output voltage accuracy
- Integrated 48 mΩ typical on-resistance high-side MOSFET
- Flexible output configuration
Dual output: 5 A/5 A
Parallel single output: 10 A - Programmable switching frequency: 250 kHz to 1.2 MHz
- External synchronization input with programmable phase shift, or internal clock output
- Selectable PWM or PFM mode operation
- Adjustable current limit for small inductor
- External compensation and soft start
- Startup into precharged output
製品の詳細

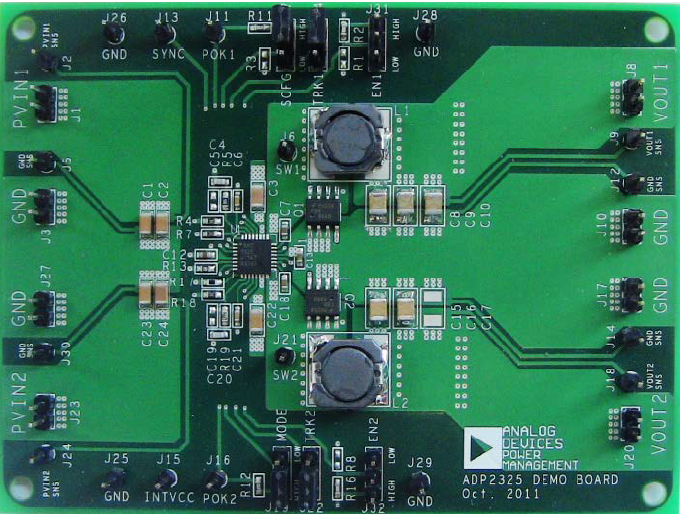

The ADP2325 evaluation board, ADP2325-EVALZ, is a complete, dual, 5 A step-down regulator solution that allows users to evaluate the performance of the ADP2325 with a near ideal printed circuit board (PCB) layout.
