製品概要
機能と利点
- 内蔵MOSFET
ハイサイド・オン抵抗：19mΩ
ローサイド・オン抵抗：15mΩ - リファレンス電圧：0.6V±1％（全温度範囲）
- 入力電圧範囲：2.7V～5.5V
- 電流モード・アーキテクチャー
- スイッチング周波数
固定周波数：620kHz又は1.2MHz
調整可能周波数：250kHz～1.4MHz
- 外部クロックに同期：250kHz～1.4MHz
- 選択可能な同期位相シフト：同相又は違う位相
- 外部補償
- プログラマブル・ソフトスタート
- プリチャージ出力でのスタートアップ
詳細はデータシートをご参照ください。
製品概要
ADP2165 / ADP2166は高効率、電流モード制御のステップダウンDC/DCコンバータで、19mΩのハイサイドFETと15mΩの同期整流FETを内蔵しています。ADP2165 / ADP2166は小型、4mm×4mm LFCSPパッケージと正確な電流制限を組み合わせ、ポイント・オブ・ロード（POL）ソリューションの小さなインダクタ・サイズ、高電力密度が得られます。
主な特徴には高精度イネーブル機能、パワーグッド・モニタ、出力電圧トラッキング機能があり、強固なシーケンスを可能にします。スイッチング周波数は、250kHz～1.4MHzの範囲で設定できますが、620kHz又は1.2MHzに固定することもできます。同期機能はスイッチング周波数を外部のクロックに同期させて、システムの電磁干渉（EMI）を最小にすることができます。
ADP2165 / ADP2166はソフト・スタートの設定とループ補正の制御をする最小限の外付け部品の追加について非常に柔軟性がある設計がされています。
ADP2165 / ADP2166は2.7V～5.5Vの入力電圧で動作します。出力電圧オプションには3.3V、2.5V、1.8V、1.5V、1.2V、又は1.0Vの固定電圧と0.6Vから入力電圧の90％までの出力電圧範囲をサポートできる調整可能オプションがあります。保護機能としては低電圧ロックアウト（UVLO）、過電圧保護（OVP）、過電流保護（OCP）、サーマル・シャットダウン（TSD）などを備えており、強固な性能になっています。
ADP2165 / ADP2166は－40℃～＋125℃のジャンクション温度範囲で動作し、24ピンLFCSP_WQパッケージを採用しています。
アプリケーション
- ポイント・オブ・ロード（POL）レギュレータ
- 通信、ネットワーキング
- ハイ・エンド民生機器
- 工業機器、計測機器、健康機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

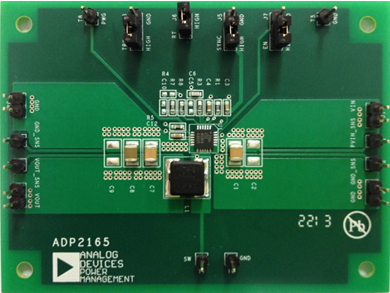

評価キット (2)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADP2165
ADP2165-1.0
ADP2165-1.2
ADP2165-1.5
ADP2165-1.8
ADP2165-2.5
ADP2165-3.3
設計ツール
ADP2165/ADP2166 Buck Designer Tool
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP2165ACPZ-1.0-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-1.2-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-1.5-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-1.8-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-2.5-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-3.3-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADP2165ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
