ADP1974

双方向同期式PWMコントローラ、バッテリ・テストとフォーメイション向け

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.94
特長
  • 入力電圧範囲:6 V~60 V
  • 5 Vリニア電圧レギュレータを内蔵
  • 降圧/充電又は昇圧/放電モード
  • 4 V p-p PWMランプを備えた高PWM直線性
  • FAULT入力とCOMP入力はAD8450/AD8451と互換
  • プログラマブル・デッド・タイム制御
  • 調整可能な周波数:50 kHz~300 kHz
  • 調整可能な位相シフトを持った同期出力または入力
  • プログラマブルな最大デューティ・サイクル
  • プログラマブル・ソフトスタート
  • ピーク中断電流制限保護
  • ADP1972(非同期バージョン)とピン互換
  • TSD保護
  • 16ピンTSSOP

製品概要
show more Icon

ADP1974は双方向DC/DCアプリケーション向けの一定周波数、電圧モード、同期、パルス幅変調(PWM)のコントローラです。ADP1974は外付けの高電圧FET、ハーフ・ブリッジ・ドライバおよびAD8450/AD8451のような外部コントロール・デバイスと共用して、バッテリ・テスト、フォーメイション、信号処理のアプリケーションで使われるように設計されています。この製品はバッテリ・チャージ・モードで降圧コンバータとして、又入力バスへエネルギ・リサイクルする放電モードの昇圧コンバータとして動作します。

ADP1974の高電圧、VIN供給ピンは、60Vの最大動作電圧に耐えることができ、追加のシステム供給電圧の必要性を軽減します。ADP1974はプログラマブル位相シフト、プログラマブル最大デューティ・サイクル、デッド・タイム制御およびプログラマブル・ピーク中断電流制限保護を備えた内部または外部の同期制御、高精度のイネーブルのような機能を集積しています。その他の保護機能として、スタートアップ時の突入電流を制限するソフトスタート機能、高精度イネーブル、およびサーマル・シャットダウン機能(TSD)などがあります。又、ADP1974はPWMデューティ・サイクルの外部制御をするためのCOMPピン、およびDH出力とDL出力をディスエーブルできるFAULTピンも備えています。これらの機能はアナログ・フロントエンド(AFE)誤差アンプのAD8450/AD8451と互換です。

ADP1974は、16ピンのTSSOPパッケージを採用し、ADP1972とピン互換になっています。

アプリケーション
  • 単一セル、多セルのバッテリ・フォーメイションとバッテリ・テスト
  • リサイクル可能な高効率バッテリ・テスト・システム
  • バッテリの処理(充電と放電)システム
  • 定電圧(CV)と定電流(CC)を備えたアナログ・フロントエンド誤差アンプAD8450/AD8451と互換

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

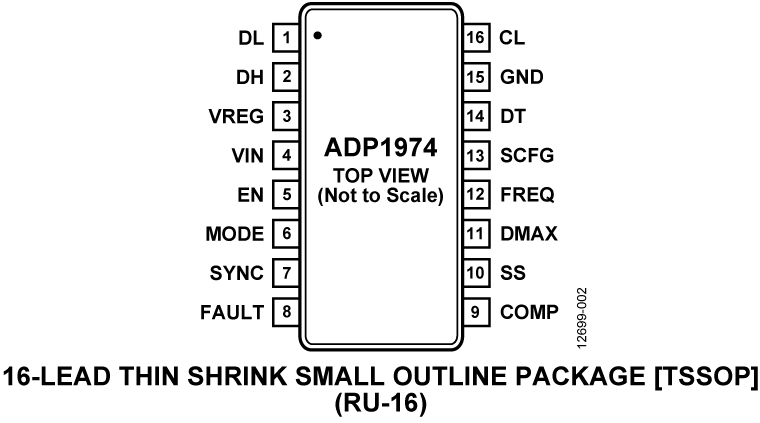

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1974ARUZ-R7
  • HTML
  • HTML
ADP1974ARUZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADP1974

ADP1974 Evaluation Board

zoom

EVAL-ADP1974

ADP1974 Evaluation Board

ADP1974 Evaluation Board

機能と利点

  • Evaluation board for testing the features of the ADP1974
  • Standalone open-loop capability
  • FAULT and COMP inputs compatible with the AD8450-EVALZ
  • Compatible for testing with full external customer solutions
  • Input voltage range: 6 V to 60 V
  • On-board 5 V low dropout (LDO) regulator
  • Selective buck or boost mode
  • Adjustable frequency from 50 kHz to 300 kHz
  • Programmable dead time control
  • Synchronization output or input with adjustable phase shift
  • Programmable maximum duty cycle
  • Maximum internal duty cycle: 97%
  • Programmable soft start
  • Peak hiccup current limit protection
  • Input voltage UVLO protection
  • Jumper for enable/shutdown control

製品の詳細

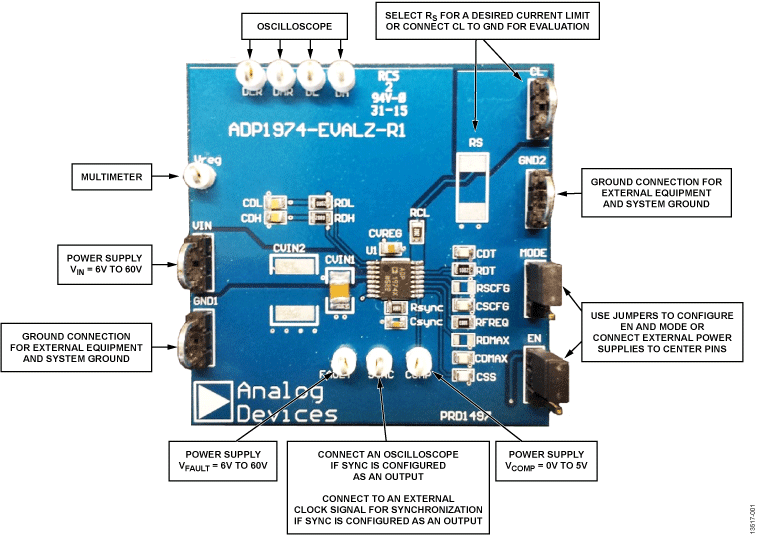

The ADP1974-EVALZ is an open-loop evaluation board that can be used to test the features of the ADP1974. The ADP1974 is a constant frequency, voltage mode, bidirectional synchronous pulse-width modulation (PWM) controller for buck or boost, dc-to-dc, battery charge and discharge applications. When connected to external, high voltage field effect transistors (FET); a half bridge driver; and an external control device, such as the AD8450-EVALZ, the ADP1974-EVALZ can be used to evaluate the ADP1974 in a complete closed-loop application.
