特長
- 広いバイアス電圧範囲:3.0~20V
- 広い電源段の入力範囲:1~24V
- 広い出力電圧範囲:0.6V~入力電圧の85%
- 0~70℃で±0.85%の精度
- 低コストを実現する全NチャンネルMOSFET設計
- 固定周波数動作:300kHz、600kHz、または300kHzと600kHzの間での抵抗器による調整が可能
- 他のコントローラを同期させることのできるクロック出力
- 電流センス用抵抗器は不要
- リニア・レギュレータ内蔵
- シーケンシング用電圧トラッキング機能
- ソフト・スタート、サーマル過負荷の保護
- 過電圧、過小電圧、パワーグッド用インジケータ
- シャットダウン時電源電流:15 μA
- 20ピンQSOP と 20ピン 4mm × 4 mm LFCSPパッケージを採用
ADP1828は、用途の広い同期式PWM電圧モードの降圧コントローラです。このデバイスはNチャンネルのパワー段を駆動し、0.6Vの低い電圧から入力電圧の85%までの安定化出力電圧を供給するように設定でき、負荷ポイント・レギュレータ用の大きいMOSFETに対応できるサイズになっています。ADP1828はDSPおよびプロセッサ・コアのI/O電源のほか、通信、医療用画像処理、PC、ゲーム機器、工業用アプリケーションの汎用電源など広範なハイパワー・アプリケーションに最適です。内部LDOは3V~20Vの入力バイアス電圧で動作し5.5Vより高い入力バイアス電圧では5Vを出力します。
ADP1828は、ピンで選択できる300kHzまたは600kHzの固定スイッチング周波数、または抵抗器を用いて300kHz~600kHz間のいずれの周波数でも動作させることができます。さらにスイッチング周波数を外部クロックを用いて、公称周波数の2倍まで、同期させることもできます。クロック出力を使えば、追加のADP1828(またはADP1829)を用いる場合外部クロック源を省いて、同期をとることも可能です。ADP1828には、スタートアップ時の入力電源からの突入電流を防止するソフト・スタート保護、プリチャージされた出力のためのソフト・スタート時の逆電流保護、外部MOSFET RDSONセンシングを利用した独自の調整可能な無損失の電流制限方式が含まれています。
電源シーケンシングが必要なアプリケーション向けに、ADP1828にはスタートアップ時、シャットダウン時、障害発生時に出力電圧を追跡できるトラッキング入力も備わっています。さらに監視機能と過負荷による過熱、アンダーボルテージ、パワーグッドを含む制御機能が備わっています。
ADP1828は-40~+125℃のジャンクション温度範囲で仕様が規定され、20ピンQSOPと20ピン4mm × 4mm LFCSPパッケージで提供しています。
アプリケーション
- 通信およびネットワーキング・システム
- 基地局用電源
- セットトップ・ボックス、ゲーム機コンソール
- プリンタ、コピー機
- 医療用画像処理システム
- DSPやマイクロプロセッサ・コアの電源
- DDR終端
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1828
資料
Filters
1つが該当
データシート
2
評価用設計ファイル
4
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

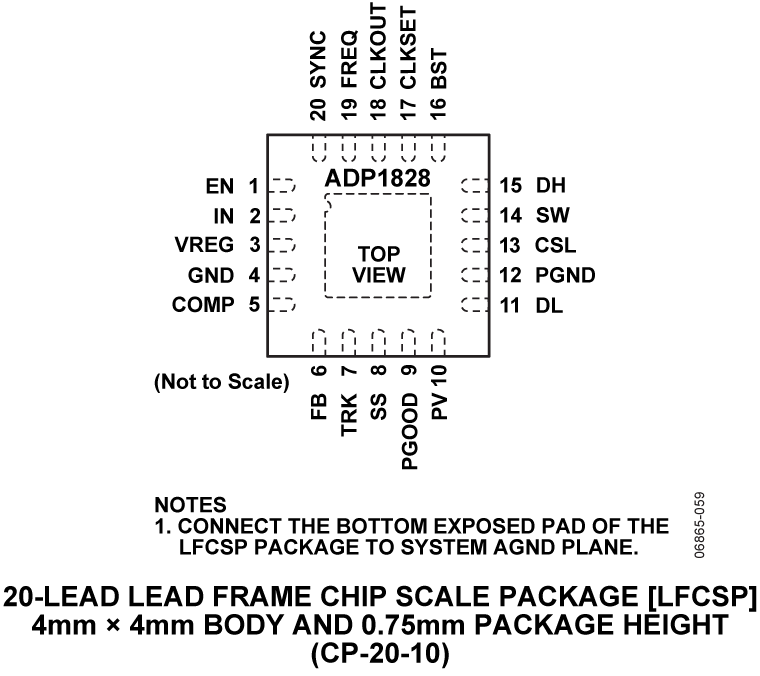

ADP1828ACPZ-R7 | 20-Lead LFCSP (4mm x 4mm w/ EP) |
|
|
ADP1828YRQZ-R7 | 20-Lead QSOP |
|
- ADP1828ACPZ-R7
- ピン/パッケージ図
- 20-Lead LFCSP (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- ADP1828YRQZ-R7
- ピン/パッケージ図
- 20-Lead QSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2017
- 16_0234
Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
8 26, 2010
- 10_0001
Halogen Free Material Change for QSOP Products
ADP1828YRQZ-R7
製造中
12 21, 2009
- 06_0159
Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.
ADP1828YRQZ-R7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 6, 2017
- 16_0234
Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.
8 6, 2014
- 13_0230
Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China
8 26, 2010
- 10_0001
Halogen Free Material Change for QSOP Products
ADP1828YRQZ-R7
製造中
12 21, 2009
- 06_0159
Qualification of 8" S6 wafer fab process at Analog Devices, Limerick, Ireland.
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
DC/DCコントローラ、同期式、ステップダウン、電圧トラッキング機能および同期機能付 |
評価用キット 1
EVAL-ADP1828
ADP1828 Evaluation Board
製品の詳細

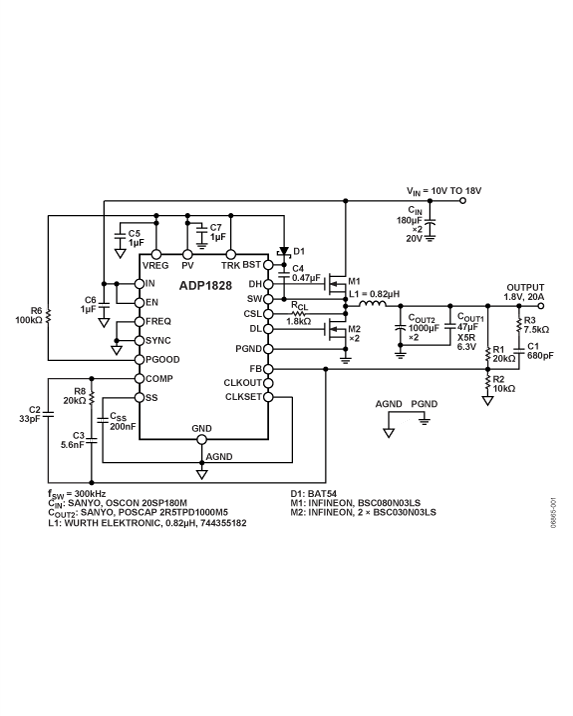

The input range for the 20A evaluation board is 6 V to 18 V, and the output voltage is 1.8 V with a maximum load current of 20 A. For this design, a switching frequency (fSW) of 300 kHz is chosen to achieve a good balance between efficiency and the sizes of the power components.
The input range for the 5A evaluation board is 5.5 V to 13.2 V, and the output voltage is 1.8 V with a maximum load current of 5 A. For this design, a switching frequency (fSW) of 600 kHz is chosen to achieve a good balance between efficiency and the sizes of the power components.
