ADP1713

リニア・レギュレータ、低ドロップアウト、300mA、CMOS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.59
特長
  • 最大出力電流:300mA
  • 入力電圧範囲:2.5~5.5V
  • 高い軽負荷効率:
    IGND100μA負荷で75μA
  • 低いシャットダウン電流:1μA未満 <1 μA
  • きわめて低いドロップアウト電圧:170mV@300mA負荷
  • 初期精度: ±1%
  • ライン、負荷、温度の変動に対する精度:±2%
  • ソフト・スタート時間の設定が可能な16の固定出力電圧オプション:0.75~3.3V(ADP1712)
  • 調整可能な出力電圧オプション:0.8~5V(ADP1712の調整可能タイプ)
  • リファレンス・バイパス付きの16の固定出力電圧オプション:0.75~3.3V(ADP1713)
  • トラッキング付きの16の固定出力電圧オプション:0.75~3.3V(ADP1714)
  • 低い出力ノイズ:40μV rms





製品概要
show more Icon

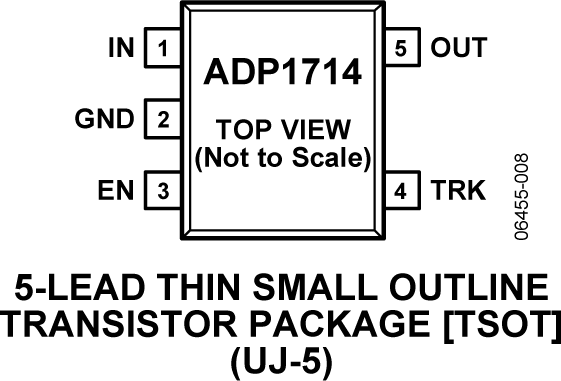

ADP1712/ADP1713/ADP1714は、小型の5ピンTSOTパッケージを採用した低ドロップアウトのリニア・レギュレータで、2.5~5.5Vの入力電圧で動作して、最大300mAの出力電流を供給します。300mAの負荷時に170mVの低いドロップアウト電圧は効率を向上し、広い入力電圧範囲の動作を可能にします。最新のスケーリング・アーキテクチャの採用により、100μA負荷の駆動時に消費されるグラウンドへの電流が75μAときわめて低く抑えられるため、ADP1712/ADP1713/ADP1714はバッテリ駆動の携帯型機器に最適です。

ADP1712/ADP1713/ADP1714は、16の固定出力電圧オプションを備えています。ADP1712には、1個の分圧器を外付けして出力電圧を0.8~5Vの範囲で任意に設定できる調整可能タイプもあります。ADP1712の固定タイプでは、1個のコンデンサを外付けして、ソフト・スタート時間を設定できます。ADP1713では、リファレンス・バイパス用コンデンサを接続して、出力電圧ノイズを低減し、電源電圧変動除去比を改善できます。ADP1714は、外部電圧レールまたはリファレンスに出力が追従できるようにするトラッキング機能を内蔵しています。

ADP1712/ADP1713/ADP1714は、容量の小さい2.2μFセラミック出力コンデンサを使用して安定した動作を維持するように最適化されているため、良好な過渡性能が確保されると同時に、ボードの占有スペースが最小限に抑えられます。1本のイネーブル・ピンで全デバイスの出力電圧を制御し、INが最小スレッショールドよりも低い電圧に低下したときに、アンダー電圧ロックアウト回路がレギュレータをディスエーブルにします。短絡保護回路と熱過負荷保護回路を備え、悪条件下でもデバイスの損傷を防止します。

アプリケーション

  • 携帯電話
  • デジタル・カメラおよびオーディオ機器
  • バッテリ駆動の携帯型機器
  • ポストDC-DCレギュレーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$0.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1713AUJZ-1.0-R7
  • HTML
  • HTML
ADP1713AUJZ-1.2-R7
  • HTML
  • HTML
ADP1713AUJZ-1.8-R7
  • HTML
  • HTML
ADP1713AUJZ-2.5-R7
  • HTML
  • HTML
ADP1713AUJZ-3.0-R7
  • HTML
  • HTML
ADP1713AUJZ-3.3-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADP1713AUJZ-1.0-R7

製造中

ADP1713AUJZ-1.2-R7

製造中

ADP1713AUJZ-1.8-R7

製造中

ADP1713AUJZ-2.5-R7

製造中

ADP1713AUJZ-3.0-R7

製造中

ADP1713AUJZ-3.3-R7

製造中

1 26, 2010

- 10_0007

Halogen Free Material Change for TSOT Products

ADP1713AUJZ-1.0-R7

製造中

ADP1713AUJZ-1.2-R7

製造中

ADP1713AUJZ-1.8-R7

製造中

ADP1713AUJZ-2.5-R7

製造中

ADP1713AUJZ-3.0-R7

製造中

ADP1713AUJZ-3.3-R7

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADP1713AUJZ-1.0-R7

製造中

ADP1713AUJZ-1.2-R7

製造中

ADP1713AUJZ-1.8-R7

製造中

ADP1713AUJZ-2.5-R7

製造中

ADP1713AUJZ-3.0-R7

製造中

ADP1713AUJZ-3.3-R7

製造中

1 26, 2010

- 10_0007

arrow down

Halogen Free Material Change for TSOT Products

ADP1713AUJZ-1.0-R7

製造中

ADP1713AUJZ-1.2-R7

製造中

ADP1713AUJZ-1.8-R7

製造中

ADP1713AUJZ-2.5-R7

製造中

ADP1713AUJZ-3.0-R7

製造中

ADP1713AUJZ-3.3-R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

EVAL-ADP1713

ADP1713 Evaluation Board

zoom

EVAL-ADP1713

ADP1713 Evaluation Board

ADP1713 Evaluation Board

製品の詳細

These evaluation boards are used to demonstrate the functionality of the ADP1712/ADP1713/ADP1714 linear regulators.

Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.

EVAL-ADP1712

ADP1712 Evaluation Board

zoom

EVAL-ADP1712

ADP1712 Evaluation Board

ADP1712 Evaluation Board

製品の詳細

These evaluation boards are used to demonstrate the functionality of the ADP1712/ADP1713/ADP1714 linear regulators.

Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.
