ADP1051

絶縁型電源アプリケーション向け、デジタル・コントローラ、PMBus インターフェース

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.17
機能
  • 多機能なデジタル電圧モード制御
  • 高速、入力電圧フィードフォワード制御
  • 625ps分解能を持った6種のパルス幅変調(PWM)ロジック出力
  • スイッチング周波数:49 kHz~625 kHz
  • マスタとスレーブに対して周波数同期機能
  • 複数の省電力モード
  • 効率最適化のための適応型デッドタイム補正
  • 低い動作時消費電力:100mW (typ)
  • 詳細については、データシートを参照してください。
製品概要
show more Icon
ADP1051は、PMBusTMインターフェースを備えた斬新なデジタル・コントローラで、高密度、高効率のDC-DC変換電源をターゲットとしています。このコントローラは、高速性、トランジエント強化のための入力ラインのフィードフォワードおよびノイズ性能の改善を備えた電圧モード制御を導入しています。ADP1051は、最も高効率の電源トポロジを制御することが可能な、6つのプログラマブル・パルス幅変調(PWM)出力に加えて、同期式整流(SR)の制御を備えています。このデバイスは、負荷範囲にわたって効率を改善するための適応型デッドタイム補償と、システムのスタンバイ電力損失を軽減するため、低消費電力と組み合わせたプログラマブル軽負荷モード動作を備えています。

ADP1051は、多目的または並列接続を必要とする顧客のために、並列冗長動作の堅牢なシステムが可能になるような幾つかの機能を導入しています。このデバイスは、同期、逆電流保護、プレ・バイアス・スタートアップ、電源間での正確な電流共用、それに並列動作モードでの誤動作の電源を特定して安全なシャットダウンをするための条件付きオーバ・ボルテージ技術を提供します。

ADP1051は、柔軟なステート・マシン・アーキテクチャに基づいて、インターラクティブGUIを使ってプログラムされます。インターフェースの使い易さは設計サイクル時間を低減し、結果的には、内蔵されたEEPROM内にロードされた強固なハードウエアー・コード・システムとなります。小型サイズ(4mm×4mm)のLFCSPパッケージであるため、ADP1051は、超小型の絶縁DC-DC電源モジュールまたは組み込み型電源の設計にとって理想的な製品といえます。

アプリケーション

  • 高密度、絶縁型DC-DC電源、中間バス変換、多目的な並列電源システム
  • サーバー、ストレージ、工業向、ネットワーキング、通信用インフラ装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.17

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1051ACPZ-R7
  • HTML
  • HTML
ADP1051ACPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

7 21, 2015

- 14_0226

ADP1051 Die Revision

8 6, 2014

- 13_0230

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 5, 2018

- 16_0235

arrow down

Assembly Transfer to ASE Korea and Test Transfer to STATS ChipPAC Singapore of Select LFCSP Parts.

7 21, 2015

- 14_0226

arrow down

ADP1051 Die Revision

8 6, 2014

- 13_0230

arrow down

Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

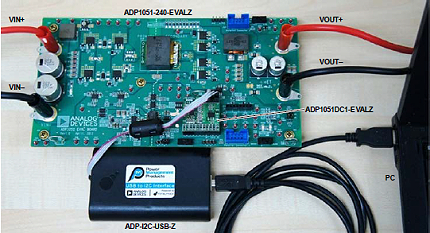

EVAL-ADP1051

ADP1051 Evaluation Board

zoom

EVAL-ADP1051

ADP1051 Evaluation Board

ADP1051 Evaluation Board

製品の詳細


The ADP1051-240-EVALZ evaluation board and the ADP1051DC1-EVALZ daughter card feature the ADP1051 in a dc-to-dc switching power supply in full bridge topology with synchronous rectification. The circuit is designed to provide a rated load of 12 V, 20 A from a dc input voltage source of 36 V dc to 75 V dc. The ADP1051 provides functions such as output voltage regulation, synchronization, constant current control, prebias start up, direct paralleling, and comprehensive protection.
