製品情報

  • I2Cインターフェース
  • 多様な障害検出と保護機能
  • 広範囲なプログラミングと遠隔通信機能
  • 高速デジタル・キャリブレーション
  • ユーザー・アクセス可能なEEPROM
  • 車載アプリケーション向けの品質評価済
  • ADP1046AW車載用データシート（英語pdf）はこちらからダウンロードできます。

ADP1046Aは、柔軟性の富んだ、デジタル2次側サイドのコントローラで、AC-DCと絶縁型DC-DCの2次側アプリケーション向けに設計されています。ADP1046Aは、ADP1043Aとピン互換で、電圧フィード・フォワードや効率わ最大化させるためのループ応答を改善した、幾つかの強化と新しい機能を提供します。

ADP1046Aは、最小限の部品数、最大限の柔軟性と最小の設計時間のために最適化されています。特長には、リモート電圧センシング、プライマリーとセカンダリー・サイドの電流センシング、デジタル・パルス幅変調（PWM）発生、電流シェアーリング、冗長用OrFET制御があります。制御ループのデジタル・フィルタと補正タームが内蔵されており、 I2Cインターフェースを通してプログラムすることができます。プログラマブルな保護機能としては、過電流保護（OCP）、過電圧保護（OVP）、低電圧ロックアウト（UVLO）、および過温度保護（OTP）があります。

内蔵のEEPROMは集積されたループ・フィルタ、PWM信号のタイミング、突入電流やソフトスタートのタイミング、シーケンシングなど多数のプログタミングを提供します。信頼性は、内蔵のチェックサムとプログラマブル保護回路を通して改善されています。

包括的なGUIは、ループフィルタの特性と安全性機能のプログラミングの容易な設計を提供します。業界標準の I2Cバスは、多くのモニタリングとシステムのテスト機能のアクセスを提供します。

ADP1046Aは32ピンLFCSPパッケージを採用し、3.3Vの単電源で動作します。

アプリケーション

  • AC-DC電源
  • 絶縁型DC-DC電源
  • 電源の2重化
  • サーバー、ストレージ、ネットワーク、通信用インフラ装置
ADP1046A
デジタル・コントローラ、絶縁型電源アプリケーション向け
ADP1046A Functional Block Diagram ADP1046A Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

アプリケーション・ノート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

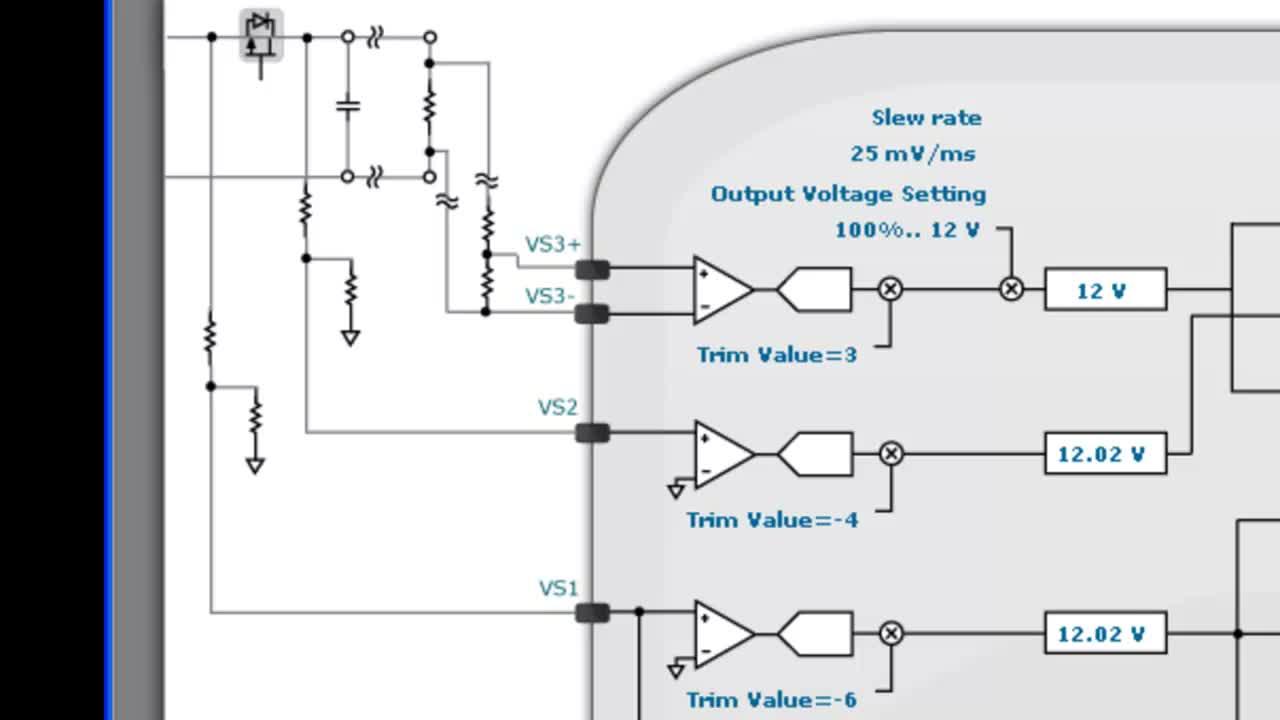

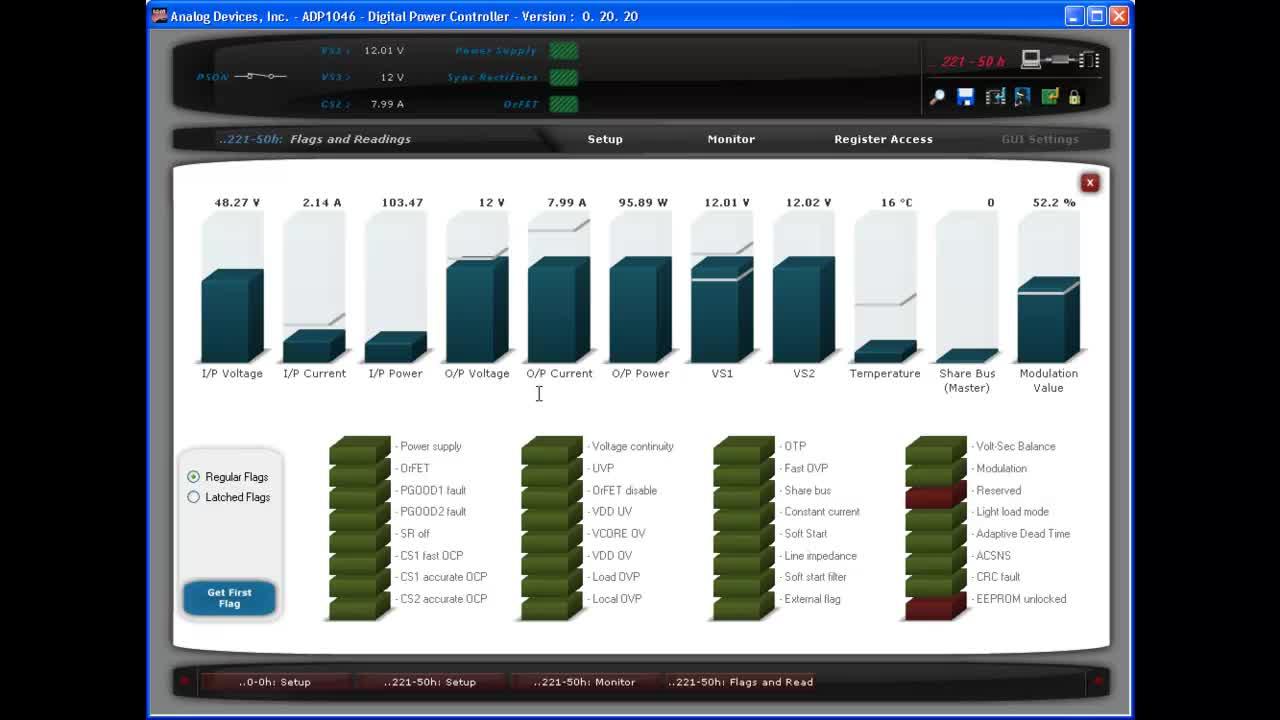

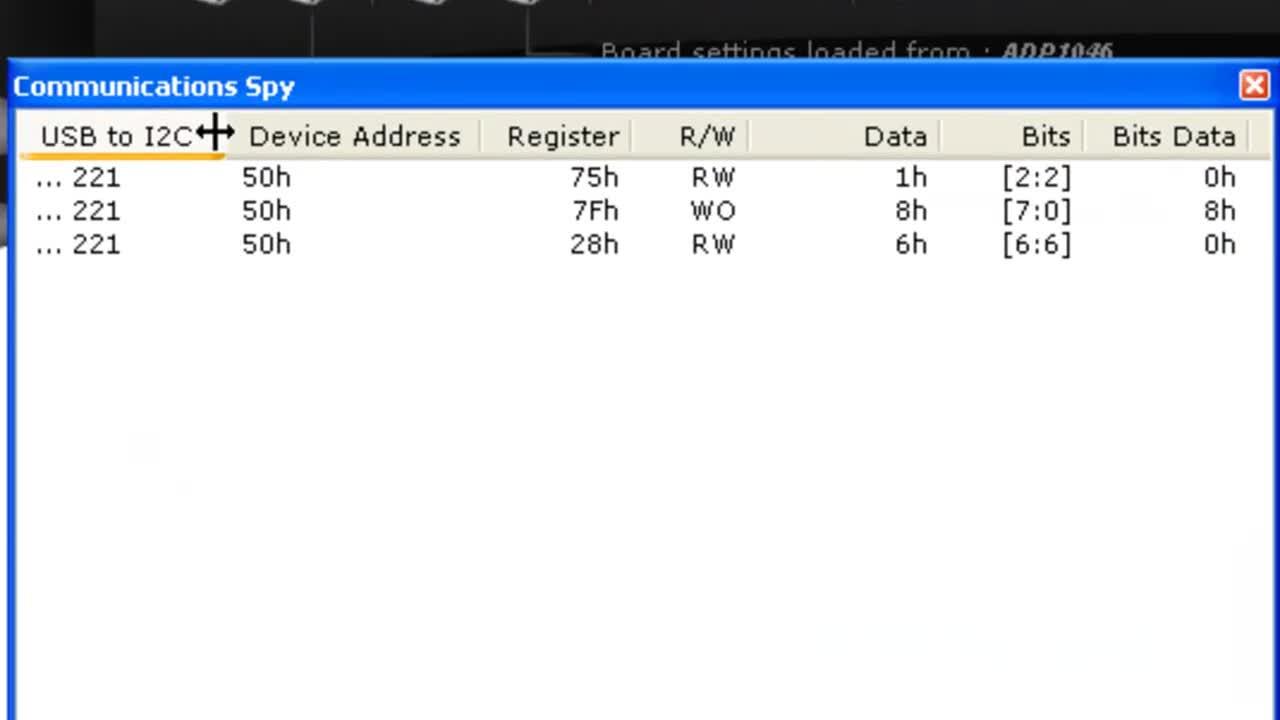

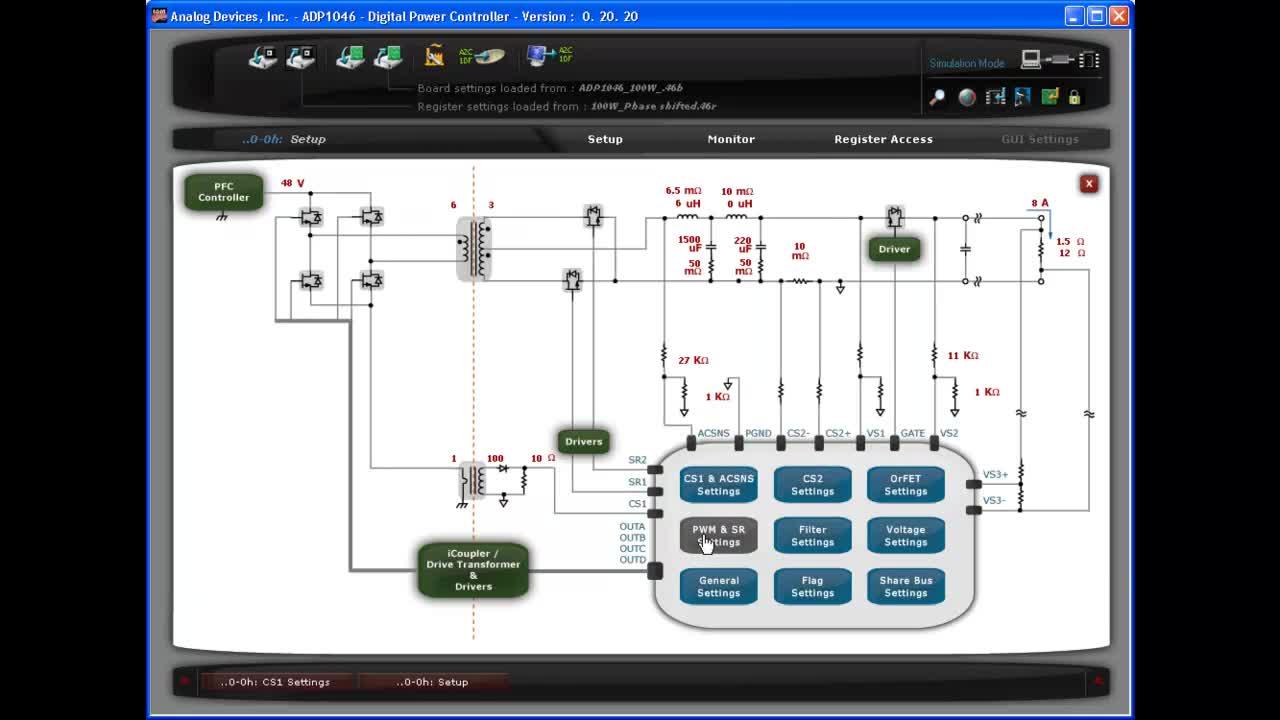

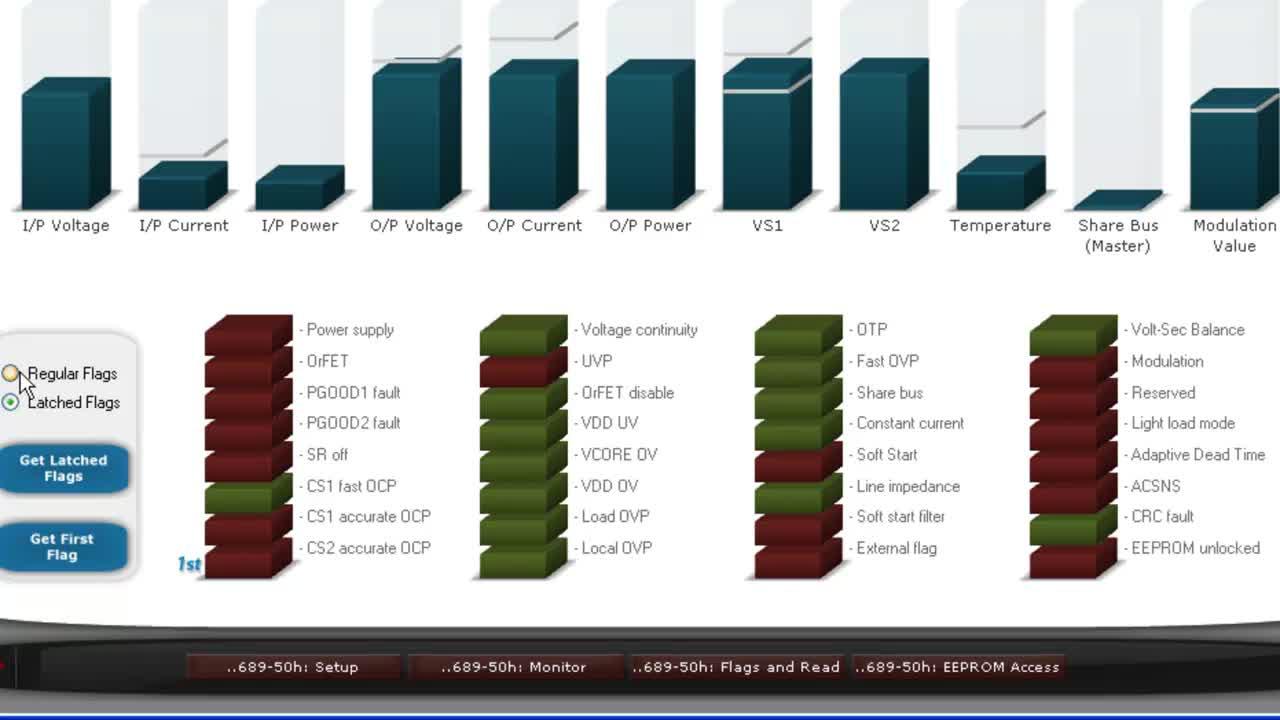

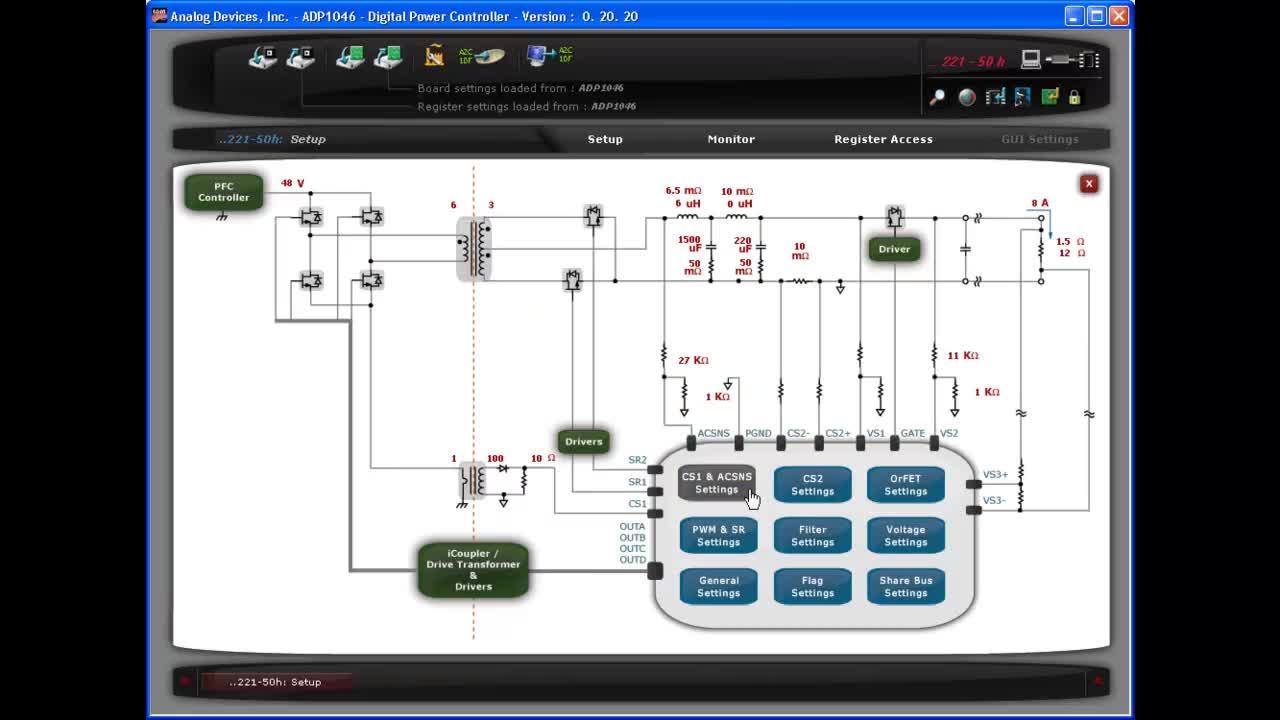

ADP1046A Software



評価用キット

eval board
schematic 1
EVAL-ADP1046

ADP1046A Evaluation Board

今すぐ購入 詳細を表示

製品詳細

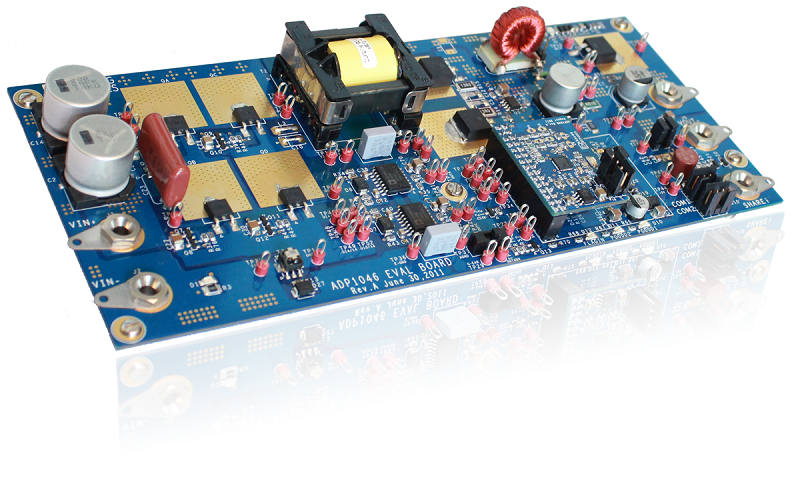

The evaluation board features an isolated full bridge topology operating at 100KHz switching frequency. Its output is rated at deliver 12V, 9A with an input ranging from 36-60VDC. The board features the ADP1046A digital controller as the main controller for providing various functions such as current PWMs and OrFET control. It also provides protection features like OCP and OVP.
EVAL-ADP1046
ADP1046A Evaluation Board
ADP1046_Board-reflect-small
