特長
- 全ての標準的制御機能を集積
- デジタル制御ループ
- リモートとローカルの電圧センシング機能
- プライマリとセカンダリ・サイドの電流センシング機能
- PWM制御
- 同期整流コントロール
- 電流シェアリング
- 内蔵プログラマブル・ループ・フィルタ
- I2Cインターフェース
- 広範囲な故障検出機能と保護機能
- 広範囲な設定機能
- 高速キャリブレーション
- EEPROM
- スタンドアロン制御またはマイクロコントローラ制御
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADP1043Aは、2次側の電源用制御ICで、絶縁型AC-DCあるいはDC-DCコントローラ・アプリケーションで標準的に必要とする全ての機能を提供するために設計されています。
ADP1043Aは最小限の部品数、最大限の柔軟性と最小の設計時間のために最適化されています。特長には、リモート電圧センシング、ローカル電圧センシング、プライマリとセカンダリ・サイドの電流センシング、パルス幅変調（PWM）発生とホットスワップ・センシング / コントロール機能があります。コントロール・ループは内蔵されたデジタル・フィルタを持ったデジタルとなっています。保護機能としては、電流制限、AC検出、低電圧ロックアウト（UVLO）、および過電圧保護（OVP）が含まれています。
内蔵のEEPROMは集積されたループ・フィルタ、PWM信号のタイミング、突入電流やソフトスタートのタイミング、シーケンシングなど多数のプログタミングを提供します。信頼性は内蔵のチェックサムと重要な回路の2重化を通して向上されています。
包括的なGUIは、ループ・フィルタの特性と安全性機能のプログラミングの容易な設計を提供します。業界標準のI2Cバスは、多くのモニタリングとシステムのテスト機能のアクセスを提供します。
ADP1043Aは32ピンLFCSPパッケージを採用し、3.3Vの単電源で動作します。
アプリケーション
- AC-DC電源
- 絶縁型DC-DC電源
- 電源の2重化
- パラレル電源
- サーバー、ストレージ、ネットワーク、通信用インフラ装置
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADP1043A
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
電源リファレンス・デザイン 5

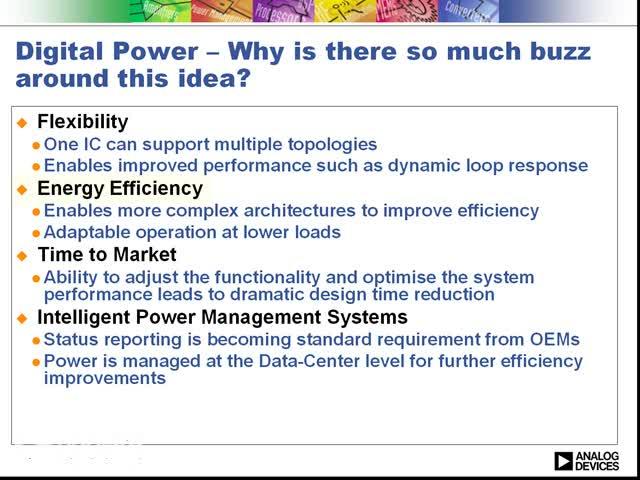

ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADP1043AACPZ-R7 |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
|
| ADP1043AACPZ-RL |
32-Lead LFCSP (5mm x 5mm w/ EP)
|
|
- ADP1043AACPZ-R7
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADP1043AACPZ-RL
- ピン／パッケージ図
-
32-Lead LFCSP (5mm x 5mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2014
- 14_0047
Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADP1043AACPZ-R7
製造中
ADP1043AACPZ-RL
製造中
10 26, 2011
- 11_0020
Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.
ADP1043AACPZ-R7
製造中
ADP1043AACPZ-RL
製造中
6 14, 2011
- 11_0109
Addition of STATSChipPAC, Malaysia as an Alternate Test Site for Select LFCSP products
ADP1043AACPZ-R7
製造中
ADP1043AACPZ-RL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 10, 2014
- 14_0047
Conversion of 5x5mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
ADP1043AACPZ-R7
製造中
ADP1043AACPZ-RL
製造中
10 26, 2011
- 11_0020
Conversion of Select Sizes of LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to StatsChippac Malaysia.
ADP1043AACPZ-R7
製造中
ADP1043AACPZ-RL
製造中
6 14, 2011
- 11_0109
Addition of STATSChipPAC, Malaysia as an Alternate Test Site for Select LFCSP products
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
|
新規設計に推奨 |
デジタル・コントローラ、絶縁型電源アプリケーション向け |
評価用キット 2

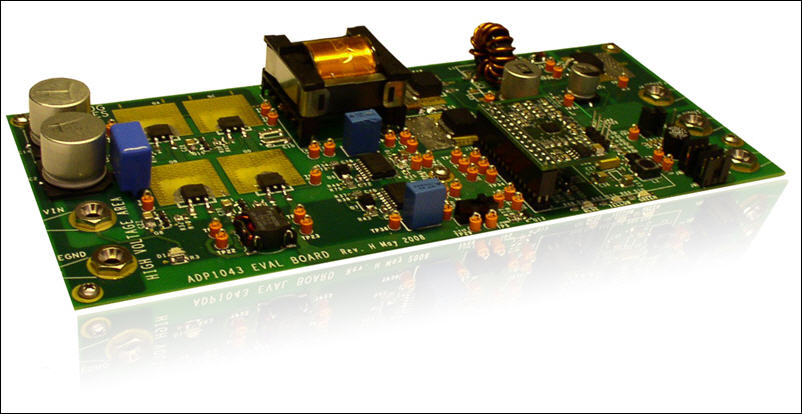

EVAL-ADP1043A
ADP1043A 100W Full-Bridge Evaluation Board
機能と利点
- Full bridge topology with advanced volt second balance to eliminate blocking capacitor
- High efficiency (>87%)
- Low component count
- Protection features for input and output current.
- Programmable responses to faults
- Digital trimming
- Test points for key features like gate-source voltages, synchronous rectifiers, transformer primary winding etc
製品の詳細
The evaluation board features an isolated full bridge topology operating at 100KHz switching frequency. Its output is rated at deliver 12V, 9A with an input ranging from 36-60VDC. The board features the ADP1043A digital controller as the main controller for providing various functions such as current PWMs and OrFET control. It also provides protection features like OCP and OVP.
EVAL-ADP-I2C-USB
USB to I2C Interface Connector
製品の詳細
The USB to I2C interface is used for communicating between a digital power management device (like the ADP1043A) and the configuration software that runs on a computer. It also supplies 5V and 0.5A to power up the daughter card/evaluation boards.
This same USB to I2C interface connector is used for the ADP1043A, ADP1047, ADP1048, and other digital power management devices.
