製品概要

機能と利点

  • マルチポイントLVDSトランシーバ(低電圧差動シグナリング・ドライバとレシーバ)
  • スイッチング・レート:100Mbps(50MHz)
  • 対応するバスの負荷:30Ω~55Ω
  • 2種類のレシーバ・タイプの選択
    • タイプ1
      (ADN4690E/ADN4692E):25mVのヒステリシス
  • M-LVDS用のTIA/EIA-899 LVDS規格に準拠
  • M-LVDSバス上のグリッチ・フリーのパワーアップ/パワーダウン
  • ドライバ出力で制御される遷移時間
  • コモンモード範囲:-1V~+3.4V
    (グラウンド・ノイズが2Vでも通信可能)

    詳細はデータシートをご参照ください。


製品概要

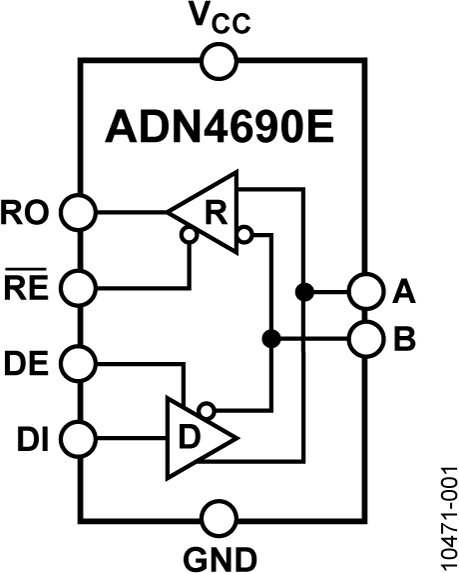

ADN4690E/ADN4692E/ADN4694E/ADN4695Eは、マルチポイント、低電圧・差動・シグナリング(M-LVDS)のトランシーバ(ドライバとレシーバのペア)で、最大100Mbps(50MHz)まで動作することができます。ドライバ出力上でのスルーレート制御を導入しています。レシーバは、-1V~+3.4Vのコモンモード電圧範囲にわたって50mVもの小さな差動入力でバス状態を検出します。最大±15kVまでのESD保護がバス・ピンに採用されています。これらの製品は、M-LVDSに関するTIA/EIA-899と、追加のマルチポイント機能が補足されているTIA/EIA-644のLVDSデバイスに関する規格を満たしています。

ADN4690E/ADN4692Eはタイプ1のレシーバで、25mVのヒステリシスを持つように設計されています、その結果遅い変化の信号、あるいは入力の損失が出力発振を引き起こすことはありません。ADN4694E/ADN4695Eは、オフセット・スレショールドを備えたタイプ2レシーバで、バスがアイドルである(バス-アイドル・フェイルセーフ)とき、または入力がオープン(オープン回路フェイルセーフ)であるときの出力状態を保障しています。

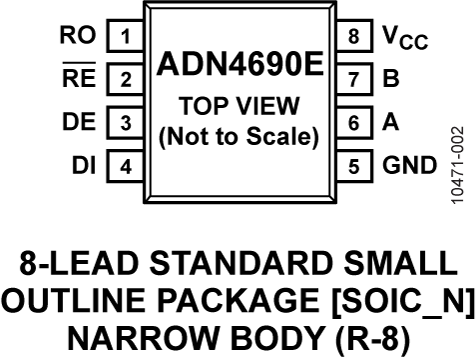

これらの製品は、半二重構成(ADN4690E/ADN4694E)の8ピンSOICパッケージ、または全二重構成の(ADN4692E/ADN4695E)14ピンSOICパッケージで供給されます。

アプリケーション

  • バックプレーンとケーブルのマルチポイント・データ・伝送
  • マルチポイント・クロック分配
  • 短いRS-485リンクの低パワー、高速の代替
  • ネットワーキングと無線基地局インフラストラクチャ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
