特長
- X/KuバンドからIFへのPLL内蔵ダウンコンバータ
- RF入力周波数範囲：10.7GHz～12.7GHz
- 内部LO周波数範囲：8.7GHz～10.7GHz
- ノイズ指数：5.2dB（減衰が最小でLNAが低ゲインモード時）
- 50Ωに整合したシングルエンドRF入力およびIF出力
- オンチップ温度センサー
- オンチップADC
- レシーバー・シンセサイザ・ロック検出ピン
- 4線式SPIインターフェースを介して20MHzでプログラム可能
- レシーバー・スタンバイ機能
- 6mm × 6mmの40ピンLFCSPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
ADMV4640は、10.7GHz～12.7GHzのRF範囲で動作する様々な衛星通信（SATCOM）のユーザ・ターミナル用に最適化されたマイクロ波ダウンコンバータです。
ADMV4640のローカル発振器（LO）信号は、内蔵インテジャーN（INT）シンセサイザを介して内部生成されます。この内蔵シンセサイザにより、8.7GHz～10.7GHzのLO周波数をカバーできます。10.7GHz～12.7GHzの入力RF信号は、1.4GHz～2.2GHzの中間周波数（IF）にダウンコンバージョンされて出力されます。チップには、6.7GHz～8.7GHzのイメージ・バンドを除去するフィルタが内蔵されています。内蔵低ノイズ・アンプには、ミキサの前段に6dBのステップ減衰器があり、ノイズ指数低下と直線性向上のトレード・オフが可能です。更に、チップのIF出力部にはデジタル・ステップ減衰器があり、1dBステップで最大31dBのゲイン制御範囲が可能であるため、後段でのケーブル損失に合わせて調整できます。
デジタル・シリアル・ペリフェラル・インターフェース（SPI）により、デバイスは容易にプログラミングできます。デジタルSPI制御の他、アナログ制御ピン（RX_MUTE）も全回路を急速にパワー・ダウンすると共にレシーバーをスタンバイ・モードにして、電力を節約します。アナログ汎用入出力（AGPIO）ピンは、内蔵A/Dコンバータ（ADC）によって読み出される入力、または、絶対温度（PTAT）電圧に比例する内部アナログ信号の出力として使用できます。また、ロジック・レベルを出力するデジタルGPIOピンが3本あり、SPIを使用して外部デバイスを制御できます。
ADMV4640ダウンコンバータは、コンパクトな6mm × 6mmの熱強化型40ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）を採用しています。このデバイスは、−40℃～+85℃のケース温度範囲で動作します。
アプリケーション
- SATCOMユーザ・ターミナル
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADMV4640
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADMV4640BCPZN |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| ADMV4640BCPZN-RL7 |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
- ADMV4640BCPZN
- ピン／パッケージ図
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- ADMV4640BCPZN-RL7
- ピン／パッケージ図
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-ADMV4640
Evaluating the ADMV4640 10.7 GHz to 12.7 GHz, Microwave Downconverter
製品の詳細

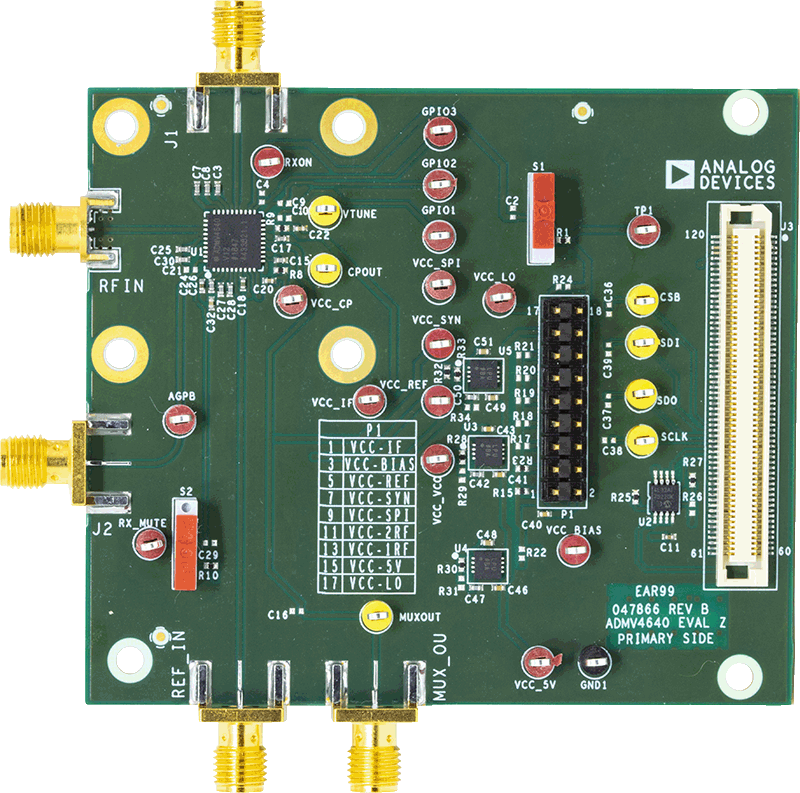

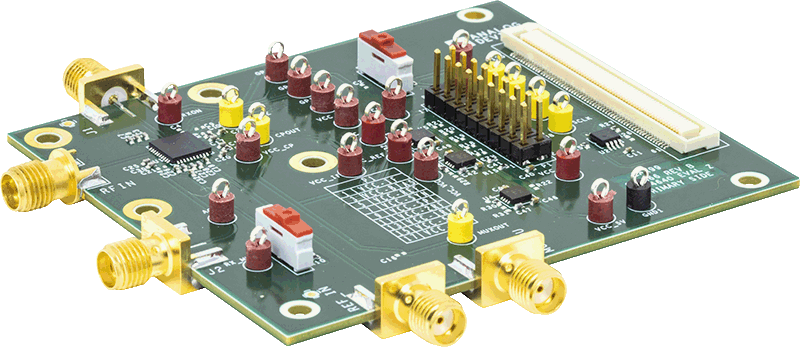

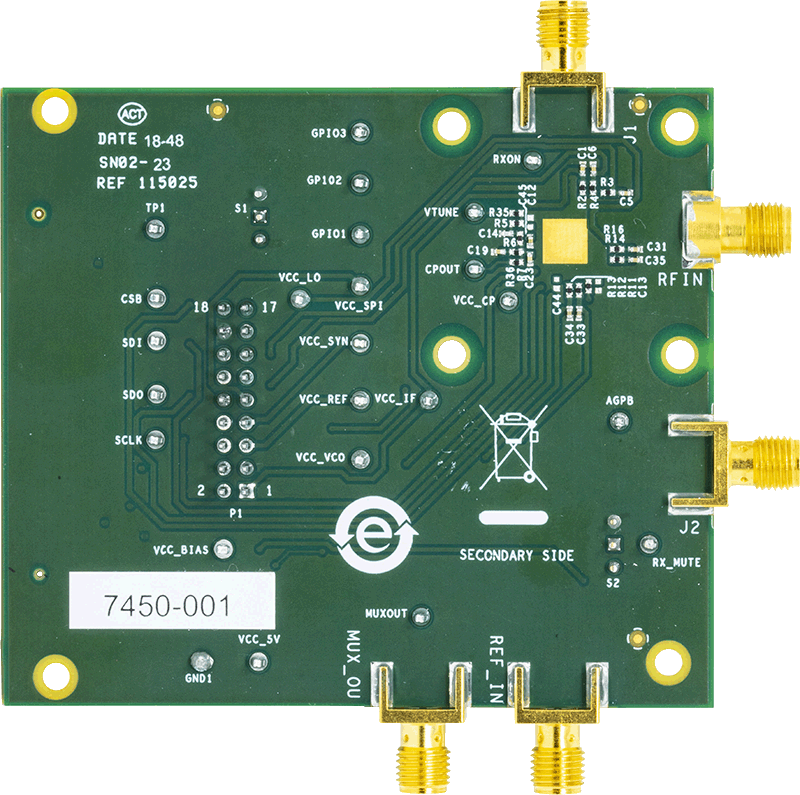

The EVAL-ADMV4640Z evaluation board incorporates the ADMV4640, low dropout (LDO) regulators, and the EVAL-SDPCS1Z (SDP-S) controller board to allow simplified, efficient evaluation of the ADMV4640. The SDP-S controller board allows the configuration of the ADMV4640 register map through the Analysis, Control, Evaluation (ACE) software. The LDO regulators allow the EVAL-ADMV4640Z to be powered by a 5 V single supply.
