ADMV4540

フラクショナルN PLLおよびVCOを内蔵するKバンド直交復調器

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$48.67
機能
  • 低位相ノイズのVCOを備えたフラクショナルNシンセサイザ
  • Kバンド直交復調器
  • 4線式SPIを介してプログラム可能
  • RF動作周波数範囲:17GHz~22GHz
  • LO内部周波数範囲:17GHz~21.5GHz
  • 両側波帯ノイズ指数:5dB(最大変換ゲイン時)
  • 出力積分位相ノイズ1kHz~10MHz:<1°
  • 最大変換ゲイン>50dB
  • 変換ゲイン制御範囲>50dB
  • IM3 −54dBc(コンポジット入力レベル−30dBm、ΔfRF = 1MHzの場合)
  • 3ベースバンド、SPI選択可能LPFのコーナ周波数:ベースバンド・パスごとに125MHz、250MHz、500MHz
追加の詳細
show more Icon

ADMV4540は、高集積直交復調器で、シンセサイザを内蔵しており、次世代のKバンド衛星通信に最適です。

ADMV4540のRFフロント・エンドは、2つの低ノイズ・アンプ(LNA)パスで構成されています。これらのパスはそれぞれ、最大ゲイン時に最適な5dBのカスケード両側波帯ノイズ指数を実現し、更に外付け部品を最小限に抑えます。2つのパスがあることで、アンテナ偏波のサポートが可能になります。LNAパスの選択はSPIを通じて行うことができます。

このとき、LNAの出力が、同相/直交(I/Q)ミキサーを使用してベースバンドへダウンコンバートされます。その後、I/Qミキサーの出力は、完全差動、低ノイズ、および低歪みのプログラマブル・フィルタおよび可変ゲイン・アンプ(VGA)に送られます。各チャンネルは、帯域外の大きな干渉源を除去すると同時に目的の信号を信頼性の高い方法で増幅できるため、システムのA/Dコンバータ(ADC)での帯域幅と分解能の要件が軽減されます。ADMV4540は、チャンネル間で優れたマッチング性能を発揮し、ゲインと帯域幅のあらゆる設定で高いスプリアスフリー・ダイナミック・レンジ(SFDR)を実現するため、高密度コンステレーション、マルチ・キャリア、および近傍干渉を伴う衛星通信システムに最適です。

125MHz、250MHz、500MHzの3つのフィルタ・コーナは、いずれもシリアル・ペリフェラル・インターフェース(SPI)を介してプログラム可能です。フィルタは、141MHz、282MHz、565MHzの−3dBコーナ周波数で6次バターワース応答を実現します。565MHzを超える動作では、フィルタをディスエーブルして完全にバイパスすることによって、−3dB帯域幅が最大900MHzに拡張されます。

ADMV4540の高ダイナミック・レンジ・ベースバンドの出力アンプは、57dB(公称値)の変換ゲインを実現します。ADMV4540の3ベースバンド可変電圧減衰器(VVA)ピン(VCTRL_BBVVAx)を自動ゲイン制御(AGC)に使用して、ADMV4540のRF入力ダイナミック・レンジを広くすることができます。

豊富な機能を備えたこのデバイスは、フラクショナルN、フェーズ・ロック・ループ(PLL)、低位相ノイズの電圧制御発振器(VCO)を内蔵しています。このVCOが2つのダブル・バランスドI/Qミキサーに必要なオンチップ局部発振器(LO)信号を生成するため、外付け部品を使って周波数合成を行う必要はありません。VCOが内蔵の自動キャリブレーション・ルーチンを使用することにより、PLLが必要な設定を選択してロックします。

ADMV4540のPLLへのリファレンス入力(REFIN)には、50MHzで差動励振を行う水晶発振器を採用しています。その他にもREFINは、最大100MHzのシングル・エンドの外部周波数リファレンスで駆動することもできます。位相周波数検出器(PFD)比較周波数は、最大100MHzまで動作します。そのため、極めて微小なステップでの17GHz~21.5GHzの連続したLO範囲が実現されます。

ADMV4540は、3.3Vの電源で、3.2W未満の総消費電力で動作します。露出パドル付きの48端子、RoHS準拠、7mm × 7mm LGAパッケージで提供されます。ADMV4540は、+3.3V電源で−40℃~+85℃の温度範囲で動作できます。

アプリケーション

  • 衛星通信
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$48.67

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADMV4540ACCZ
    • HTML
    • HTML
    ADMV4540ACCZ-RL7
    • HTML
    • HTML
    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    reference details image

    EVAL-ADMV4540

    フラクショナルN PLLおよびVCOを内蔵するKバンド直交復調器ADMV4540の性能評価

    zoom

    EVAL-ADMV4540

    フラクショナルN PLLおよびVCOを内蔵するKバンド直交復調器ADMV4540の性能評価

    フラクショナルN PLLおよびVCOを内蔵するKバンド直交復調器ADMV4540の性能評価

    機能と利点

    • ADMV4540用のフル機能評価用ボード
    • 5V動作
    • SPI制御用ACEソフトウェア・インターフェース

    製品の詳細

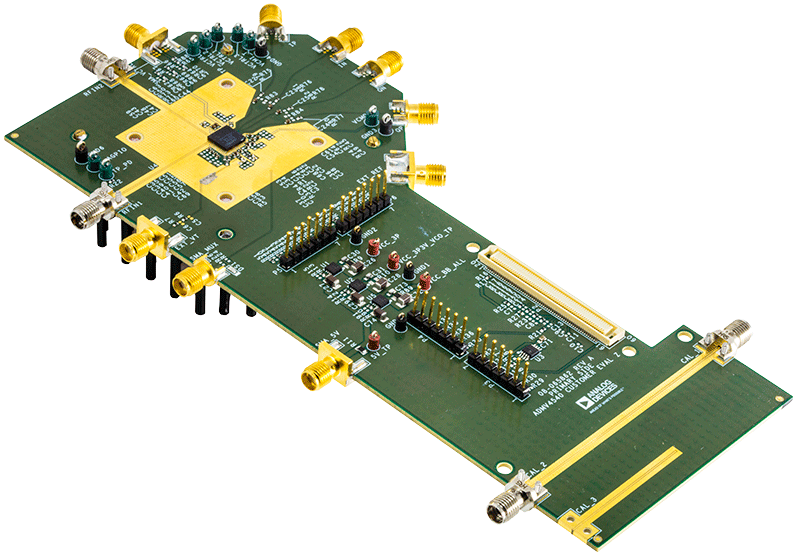

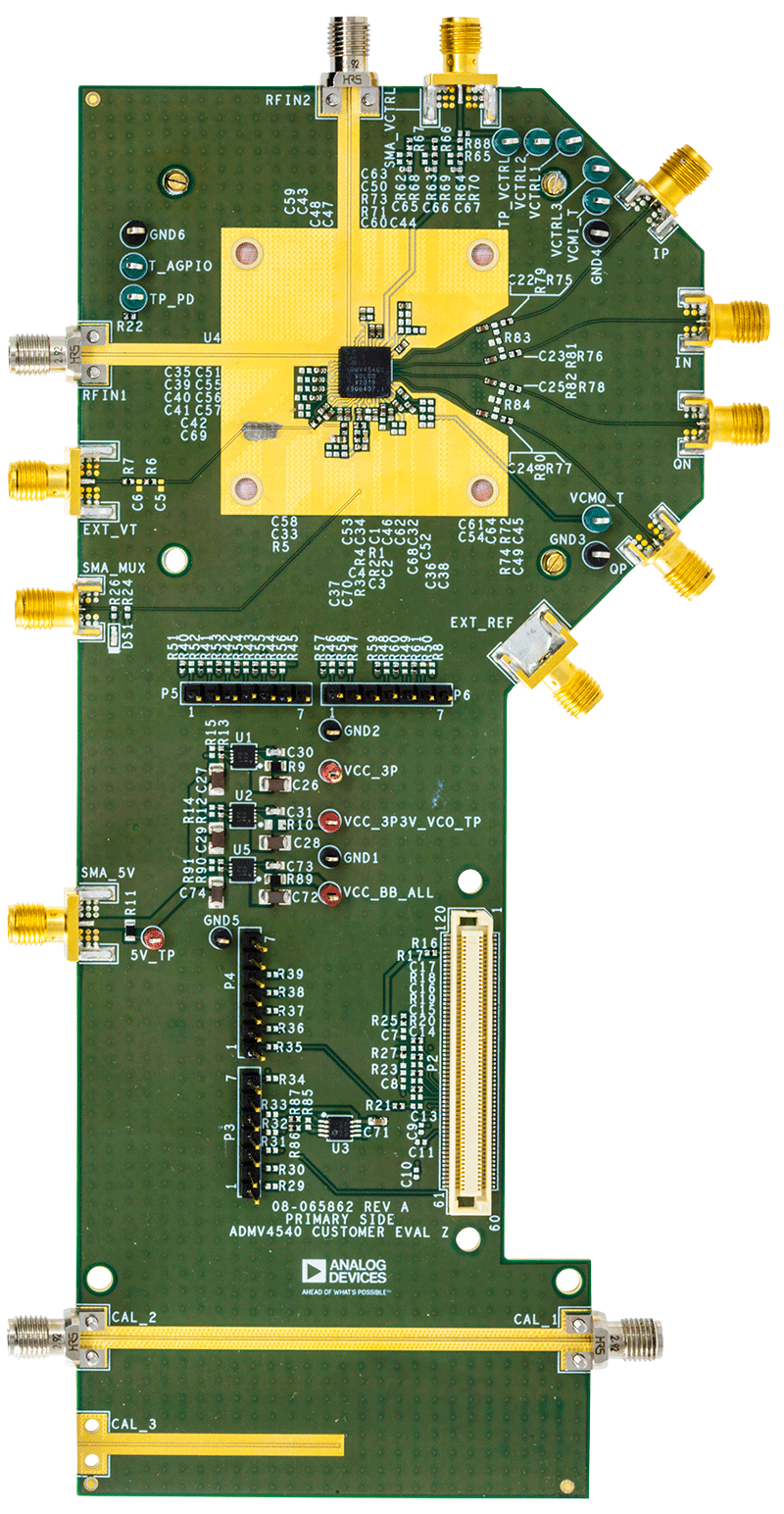

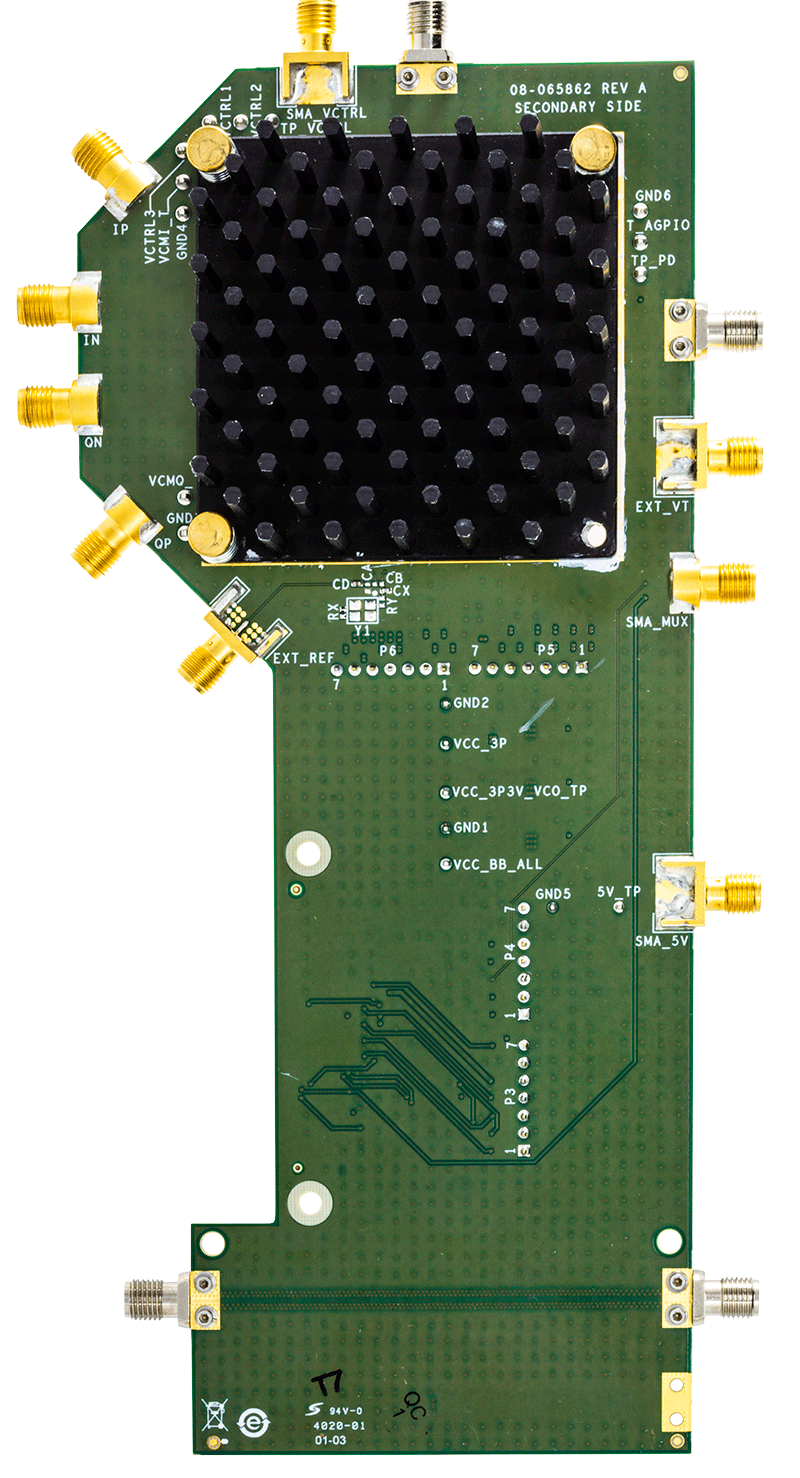

    ADMV4540-EVALZ評価用ボードには、5V動作用の低ノイズ、低ドロップアウト(LDO)のレギュレータを備えたADMV4540が組み込まれています。デジタル・ロジックは、ADMV4540-EVALZと接続するSDP-Sマイクロコントローラを介して、ACEソフトウェアを使用して制御できます。ADMV4540-EVALZには、2つのRF入力(RF_INx)のいずれかを使用できます。ベースバンド・ゲインは、VCTRL入力(VCTRL_BBVVAx)を使用して制御できます。ADMV4540の4つの出力(QOUTP、QOUTN、IOUTN、IOUTP)はACカップリングされており、差動信号を結合するには各チャンネルにバランが必要です。
