特長
- 2A負荷電流
- 45mΩオン抵抗
- ユーザ設定可能な電流制限
- 静止電流：12µA（typ）
- シャットダウン電流：10nA（typ）
- スイッチ・オフ時の漏れ電流：40nA（typ）
- 短絡保護回路
- サーマル・シャットダウン機能
- FAULT出力
- 小型16ピンQSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

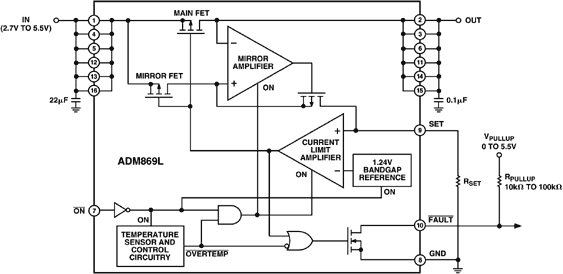

ADM869Lは、ロジック制御のPチャンネル・スイッチです。オン抵抗が小さく、2.7～5.5Vの電源電圧から最大2Aの電流を出力できます。ユーザ設定可能な電流制限で、400mA～2Aの範囲（精度±21％）でトリップ電流を設定できます。これによって短絡や、ADM869Lを介して給電するペリフェラルの負荷に発生するサージ電流からシステム電源を保護します。過電流や異常高温はFAULT出力によって通知します。
ADM869Lの静止電流はわずか12μA（typ）、シャットダウン電流も10nA（typ）と低い値になっています。
