ADM8322

監視回路、マニュアル・リセット、アクティブ・ローのオープン・ドレインとアクティブ・ハイのプッシュプル・リセット出力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$0.74
特長
  • 27 種類のリセット・スレショールド・オプション
    • 2.5 V ~ 5 V 間で 100 mV おき
  • 4 種類のリセット・タイムアウト・オプション
    • 1 ms、20 ms、140 ms、1120 ms(min)
  • 4 種類のウオッチドッグ・タイムアウト・オプション
    • 6.3 ms、102 ms、1.6 sec、25.6 sec(typ)
  • マニュアル・リセット入力も可能
  • マルチプル・リセット出力オプション
  • 低消費電力
  • -40°C ~ +125°Cの広温度範囲にわたって仕様規定
  • 車載アプリケーション向けの品質評価済

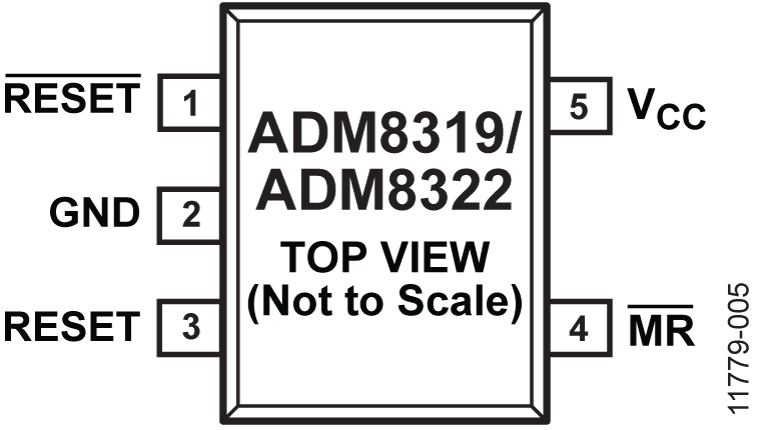

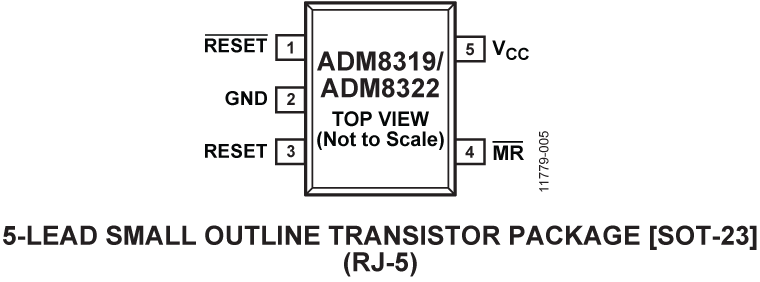

  • 5 ピン SOT-23 パッケージを採用
製品概要
show more Icon

ADM8316/ADM8318/ADM8319/ADM8320/ADM8321 /ADM8322 は監視回路で、マイクロプロセッサーベースのシステムにおいて、電源電圧レベルとコードの正確な実行をモニターします。パワーオン・リセット信号の提供の他に、内蔵ウォッチドッグ・タイマは、マイクロプロセッサが予め設定されているタイムアウト周期内にストローブに失敗した場合にマイクロプロセッサをリセットすることができます。また、外部プッシュ・ボタンにより、マニュアル・リセット入力ピンを通して、リセット信号をアサートすることもできます。6種類の製品はウオッチドッグ入力、マニュアル・リセット入力および出力段の構成の異なった組み合わせとなっています。

各製品は2.5V~5Vの範囲で100mVごとに27通りのリセット・スレショールド・オプションから選ぶことが可能です。また、1ms、20ms、140ms、1120ms(min)の、4種類のリセット・タイムアウト・オプションと6.3ms、102ms、1.6sec、25.6sec(typ)の4種類のウオッチドッグ・タイムアオウト・オプションがあります。一部の製品オプションは標準品モデルとして市販されていない場合もあります。 詳しくはオーダーガイドを参照してください。

ADM8316/ADM8318/ADM8319/ADM8320/ ADM8321/ADM8322は5ピンのSOT-23パッケージで供給されており、標準的な消費電流はわずか10µAであるため、低消費のポータブル・アプリケーションに使用するには打ってつけの製品といえます。


アプリケーション

  • 車載用インフォテインメント
  • マイクロプロセッサ・システム
  • コンピュータ
  • 各種コントローラ
  • インテリジェント計測機器
  • ポータブル機器
